製品情報
| 銘柄: 優秀 | モデル番号: E485GP | 原産地: 中国(本土) |
仕様

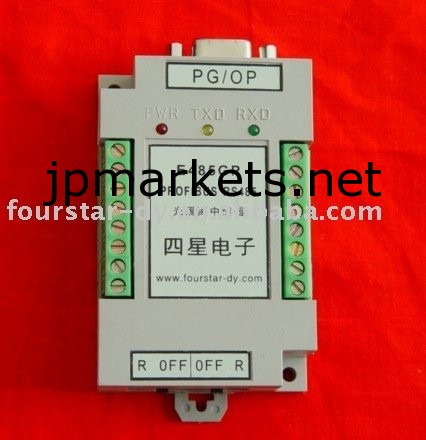

2つのkm (9600bps)のの長さの双方向通信の間隔を拡張する隔離されたPROFIBUSの中継器は率0の~ 1.5 Mbpsである。
E485GPはSiemensの中継器6 ES7 972-0AA01-0A0と互換性があったり、PROFIBUSバスのために、PROFIBUSネットワーク設計されている、高速隔離されたPROFIBUSの中継器PPIネットワーク、MPIネットワーク、MODBUSネットワークおよびフリーポートの通信網のようなすべてのRS485ネットワークに適当である。 それは信号の分離および拡大を実現できる。 RS485コミュニケーション間隔が対応するボード・レートにあるかとき割り当てる、またはネットワークのノードが許可された数より多くである、信号を増幅するのに中継器を使用するべきである。 プロダクトに延長コミュニケーション間隔のような特徴があり、自動的にボード・レートの信号そして自動的に適応の流れを転換する。 産業等級装置はすべて帯電防止であり、反電光は悪い産業環境で、それらに仕事を固定してする。
バス間の結合ケーブルの32がまたはケーブルの最大長を(次テーブルを見なさい)超過する以上バスに接続されるノード魔法使いの数がである時、信号を増幅するのに中継器を使用する必要がある
ノート1
ボード・レート | busmの最高のケーブル長 |
187.5Kbpsへの9.6 | 1000年 |
500Kbps | 200 |
1.5Mbps | 100つの |
技術的詳細
- 隔離された電圧: 命令した場合1000 VDC (3000までVDCの声明は要求される)
- コミュニケーション率: 適応性がある自動的に0の~ 1.5 Mbps
- 遠距離: 2km (9.6キロビット/秒)、1500m (19.2キロビット/秒)、800m (187.5キロビット/秒)、200m (500キロビット/秒)、100m (1.5 Mbps)
- 力: 24 VDCの1WのDC電源
- バスのopen-circuit、短絡およびギャップの欠陥の保護
- 600のW作り付け反電光保護、± 15KV ESDの(静電気の)保護
- 統合されたターミナルおよびバイアス抵抗器、表示燈を送り、受け取るデータ
- 温度: -40 ~ +85
- 次元: 85 × 55の× 25 (H)の標準的な柵の取付けL × Wの×
- 重量: 100 g
バスパラグラフ1および2s関係ターミナル信号の定義
バスパラグラフ1の関係のterminalleft | バスパラグラフ2の関係のterminalright | ||
信号名前 | 記述 | 信号名前 | 記述 |
A1 | バスパラグラフ1s RS485信号の陰性 | A2 | バスパラグラフ2s RS485信号の陰性 |
B1 | バスパラグラフ1s RS485信号の陽性 | B2 | バスパラグラフ2s RS485信号の陽性 |
FG | シャーシの地面は、ケーブルの保護の層を接続する | FG | シャーシの地面は、ケーブルの保護の層を接続する |
A1 | バスパラグラフ1s RS485信号の陰性 | A2 | バスパラグラフ2s RS485信号の陰性 |
B1 | バスパラグラフ1s RS485信号の陽性 | B2 | バスパラグラフ2s RS485信号の陽性 |
FG | シャーシの地面は、ケーブルの保護の層を接続する | FG | シャーシの地面は、ケーブルの保護の層を接続する |
+24V | 外面は24V DC電源の陽極を接続する |
| |
0V | 外面は24V DC電源の陰極を接続する |
| |
プログラム装置PG/OP socketDB9Fのsocketsignalの定義
ピンナンバー | 信号名前 | 記述 |
1 | ----- | ---- |
2 | M24V | 24Vground |
3 | RXD/TXD | データワイヤーBRS485信号の陽性 |
4 | ---- | ---- |
5 | M5V | データ参照potential5Vの地面 |
6 | P5V | 5V力の陽極 |
7 | P24V | 24V力の陽極 |
8 | RXD/TXD | データワイヤーARS485信号の陰性 |
9 | ---- | ---- |
詳細情報は優秀の公式のウェブサイトを見る: 優秀dy.com
