製品情報
| 原産地: 中国(本土) | 銘柄: テレビ放送の | モデル番号: mddt201 |
| コードストリーム: T2-miまたはmpeg- 2ts | コネクタ: bncメス、 75Ω | 帯域幅: 6mhzの、 7mhzの、 8mhzの |
| デュアルフィードバックポート: bncメス、 50Ω | 寸法: 1u、 19" 標準的なケース | 重量: 5kg( ネット)/7kg( 総) |
| 出力: rf |
包装
| 包装: 標準カートン。 |
仕様
、。 bmddt201dvb-t2モジュレータ。 cdvb-t2基準に完全準拠。 下でtsモードd。 簡単へ-- ユースu

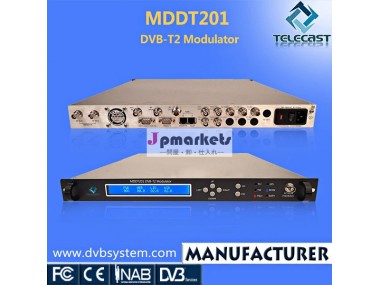

Mddt201dvb-t2モジュレータ
・雄牛; dvb-t2基準に完全準拠
・雄牛; 強力なadpctm(適応デジタルプレ- 訂正) の優れたを提供する、 デジタル補正のすべてのリニアと非- リニア歪みをそのユニークな特許取得済みのマルチ- 次元プレ- 補正と精度復調技術
・雄牛; 独立したデュアルアダプティブのためのフィードバックswrの最適化機能を最大限に引き出し発光信号品質トランスミッタの後にバンド- パスフィルタ( bpf)
・雄牛; 真の本物- 時間モニター出力信号品質と自動プリ- 補正機能全体を確保しシステムの正常な動作
・雄牛; rj45経由でのリモートサポートシステムのアップグレード
・雄牛; 簡単へ-- 使用ui、 強力な制御とモニタインターフェイス
信号入力 | コードストリーム: t2-miまたはmpeg- 2ts | |||||
ホットバックアップdvb-asi2チャンネル入力、 手動・自動 | ||||||
コネクタ: bncメス、 75・オメガ; | ||||||
信号処理 | 帯域幅 | 6mhzの、 7mhzの、 8mhzの | ||||
plp管理 | plp1から8までの | |||||
plp星座 | qpsk、 16qam、、 qam64、 qam256 | |||||
星座l1ポスト | bpsk、 qpsk、 16qam、、 qam64 | |||||
星座回転 | 通常の、 回転させる | |||||
fftモード | 1k、 2k、 4k、 8k、 16k、 32k | |||||
ガードインターバル | 1/128、 1/32、 1/16、 19/256、 1/8,19/128、 1/4 | |||||
コードレート | 1/2,3/5,2/3,3/4,4/5,5/6 | |||||
fec | 短い( 16k) 通常の( 56k) | |||||
パイロットパターン | からpp1pp8に | |||||
テストモード | Cwモードの/prbsモード | |||||
rf出力 | レベル | -25dbm~+5dbm、 のステップで0.05db | ||||
コネクタ | N- タイプ、 bnc、 50・オメガ; | |||||
中心周波数 | vhfまたはvhfまたはuhfb1b3b4・b5 | |||||
1hzの調整 | ||||||
安定性レベル | 内部もの<0.2x10-7または外部ものを参照してください | |||||
mer | >50デシベル | |||||
振幅平坦性 | >± 0.5db | |||||
肩のレベル | >-60dbc | |||||
帯域外スプリアス | >-60デシベル | |||||
リターンロス | >26db | |||||
位相雑音 | 100hz<-90dbc/hz 1khzの<-95dbc/hz 10khz<-100dbc/hz 100khzの<-115dbc/hz | |||||
基準クロック
|
内部10mhzの | 周波数安定度 | <± ppm0.02 | |||
老化 | <± は0.5ppm/year | |||||
出力レベル | 0dbm& plusmn; 28dbi
| |||||
外部10mhz | 入力レベル | Ac- 結合された、 vp- p> =300mv | ||||
入力コネクタ | Bncメス、 50・オメガ; | |||||
外部1pps | 入力レベル | ttl | ||||
入力コネクタ | Bncメス、 50・オメガ; | |||||
トリガー | 正遷移 | |||||
インタフェースを制御 | フロントパネル | 6キー、 6ledライト | ||||
40x2バックライト付液晶画面 | ||||||
webインターフェイス | Rj-45、 10/100ベース- トン | |||||
サポートリモートアップグレード | ||||||
rs232インターフェース | Rs232またはrs485db-9オス | |||||
出力監視 | Asiout1/asiout2 | コネクタ | Bncメス、 75・オメガ; | |||
rfmon | コネクタ | Bncメス、 50・オメガ; | ||||
レベル | -20dbrfout以下 | |||||
