0577から85820981空気圧アクチュエータ

説明AT

http://www.zxd666.com

：空気圧AT詳細な紹介空気圧アクチュエータのアクチュエータと調整機構は統一されています。全体として 実施機関はフィルム ピストン フォーク ラックピニオンである。より大きな推力機会を必要とするアプリケーションのためのピストンストロークの長さ ;薄い
パラメータ：

種類：AT50-300
材質：アルミニウム
サイズ：50-300

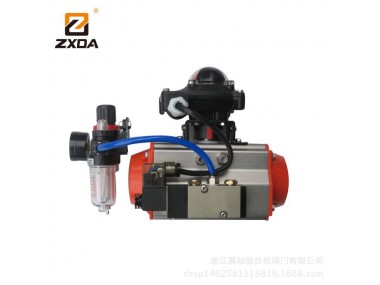

AT空気圧アクチュエータ
空気圧アクチュエータのアクチュエータ及び制御手段は 薄膜アクチュエータ ピストン ラックアンドピニオン型フォークを有する統一全体での詳細。長いピストンストロークは 場合によってはより大きな推力を必要とする用途に適しており 薄膜ストロークは小さく 弁棒を直接駆動することしかできない。トルク 小さなスペース バルブトルク曲線特性に沿ったトルク曲線 しかし非常に美しいではない脈動空気圧アクチュエータ 一般的に高トルクバルブで使用されます。ラック・アンド・ピニオン式空気式アクチュエータが広く発電所 化学工業 石油精製および製造プロセスの他のより高いセキュリティ要件に使用される簡単な構造 円滑かつ信頼性の高い動作 および防爆セキュリティ 等を有しています。
空気圧アクチュエータは 空気圧アクチュエータまたは空気圧装置としても知られているバルブアクチュエータを開閉するためにガス圧によって駆動されるが 空気圧ヘッドとして一般に普及している。本論文では 空気圧ヘッドの様々な技術的要件 精巧な。
どのような会社3次元CADモデルにより 国内外で最新の技術を組み合わせた上海によって新しいラック・アンド・ピニオン式空気式アクチュエーターAT新しい空気弁アクチュエータ
のATシリーズ最適化されたデザインの革新性 美的外観のコンパクトな モダンなスタイル そして実用的な新素材を使用し 新しいプロセス 製品の品質 より信頼性の高いパフォーマンス 今満たすために最新の国際標準仕様の包括的な製品ラインと より手頃な価格のマルチスタンダードセレクションそして 将来のニーズ。単に反対方向にピストン組立体の回転位置を変更することにより

①対称二重ピストンラックとピニオンの設計 操作高速かつ滑らかな 高精度 高出力を得ることができます。

②品質押出アルミニウム合金製のシリンダブロック 硬質アルマイトと精密加工を介して内孔の外表面（特別な事情+テフロンコーティングの下の陽極酸化） 長寿命 摩擦係数が低い。

（3）オール・イン・ワンの設計では 複動式および単動式のアクチュエータモデルはすべて同じシリンダブロックとエンドキャップを持ち スプリングの追加または取り外しによって簡単に変更できます。

④プリチャージされた安全バネセットの組み立ては 組み立てプロセス中および使用場所の両方でスプリングまたはスプリングで便利に 安全に設置または変更できます。

⑤バルブには既に取り付けられているアクチュエーターの場合 アウター側に別々の調整ねじが2つ付属していますが バルブはバルブを開閉します。フルストローク調整の場合は 長い調整ネジを探します。

⑥多官能位置インジケータ 視覚的指示フィールド VID / VIE3845に沿って NAMUR標準フォーマット および出力すべての付属品を取り付けることができ そのようなリミットスイッチボックス 電気ポジショナ 位置センサ（のPepperl + Fuchsの 図のように。エルク）。

⑦エアソースインターフェイスはNRMAR規格に準拠しており NUMAR標準ソレノイドバルブを使用して直接設置できます。

複合⑧金属に金属を防ぐために パッドの裏面とピストンガイドリングと摩擦軸受の出力軸にラックと潤滑を増加させるので 低摩擦 長寿命。

⑨すべてのファスナーはステンレス鋼製で 長期耐食性があります。

⑩部分が新たな国際基準を満たす接続するISO5211 DIN3337は（F03-F25）の生産互換性 汎用性ように取り付けられています。シリンダポートからの二つのピストン シリンダの離間方向にピストンが移動するように 2つの端部 ガス室の両端間のキャビティ内に

AT-DA複動原理
空気圧源（2）空気排出口を介して空気（4）と 2つのピストンのラック連行出力軸が反時計回りに回転しながら（歯車）。二つのピストンがシリンダの中心方向に向かって移動する 空気中間空気室（2）は ポートを介して排出されるように 吸気口（4）からの空気室の両端のシリンダに逆空気圧 2つのピストンのラック同期駆動出力軸（ギヤ一方プロK wa K K K K K K K K K K K K K K K K K K K K Kピストンを駆動するために 右の穴に左に

空気孔 左右の駆動ピストンプッシュ空気（反対方向にピストンの反対側のインストールは 出力軸の回転が逆方向 すなわち複動型反転DLになった場合）中間圧縮

単動空気圧アクチュエータATが動作するときに
ときにシリンダポートからの二つのピストンの間のキャビティ内への空気圧源（2） その結果 シリンダの離間方向にピストンが移動するの両端部 2つのピストンのラック連行出力軸（歯車）が反時計方向に回転しながら圧縮スプリングの端部を強制的に エアキャビティ（4）の吸気口の両端には 排出されます。 2つのピストンのラック同伴出力軸（歯車）しながら電磁弁反転による圧力ガス源は 吸気室から2つのスプリングの力の下でシリンダの中間の方向にピストンが移動 中間空気排気（2）でありますAX K K AX K K AX K K AX K K AX K K AX K AX K AX K AX補ま選択使用する空気圧アクチュエータ -

AT空気圧アクチュエータ（出力軸が装着されたピストンに対して逆方向 スプリング・リターンの逆回転となる場合 すなわちSO単動タイプの逆） 30％増加し 非潤滑スラリー液体中セキュリティ値;非潤滑乾燥ガス媒体40が増加するトルク安全弁のさらなる増加は 値 水蒸気または25％増加した液体潤滑媒体セキュリティ値が決定された場合 ％のセキュリティ値;非潤滑媒体粉末粒子ガス供給60％増加セキュリティ値 クリーニング 20％増加した低摩擦セキュリティ値（上述したセキュリティ会社は参考のため 値理論推奨）用潤滑剤。

DA複動アクチュエータの例示的な選択
空気圧アクチュエータ制御ボール200nmのトルクが必要なとき 空気圧は 5bar 非潤滑媒体は 安全上の理由から 水蒸気である 増加セキュリティ値の25％が250nmで 複動空気圧5barルックアップテーブルにおける出力トルクと等しい 次いでカラム方向は 垂直モデル選択DR00300の種類を見つけるために左に 行に沿って 277nmから選択された類似または同等のトルクデータを検索します。空気圧アクチュエータ制御弁100nmのトルクが必要な場合

SR単動アクチュエータ例示的な選択
4.5barの空気圧 非潤滑媒体は 安全上の理由から 乾燥ガスです セキュリティ値の40％の増加は 同様のエンドトルク148Nmを得るために 単動スプリングリターンルックアップテーブルにより140nmの 出力トルクに等しく 次いで4.5barトルク158Nmの左端にライン内の空気圧を見つけ 空気圧はトルクとトルクスプリングリターンを考慮しなければなりません次いで 相対力ピングヘン バネ 行に沿ったタイプ選択SC00450 スプリング9
オプションアタッチメントのモデル番号を見つけるために左：バック聴覚に
：さまざまな要件に基づいて あるいは以下のコントロールとアクセサリー：リミットスイッチ リモートフィードバックスイッチ信号（オプションの防爆）とも呼ばれます。
電磁弁：基（任意に爆発）から選択された2つの5方向 双方向シングルアクションから選択ダブルアクション。
トリプル：ガスレギュレーター フィルター シリンダーおよび潤滑剤。
ハンドホイール機構：ハンドホイール機構を回し 手動で開くことができ バルブを閉じます。
電気ポジショナ：バルブ調整機能を実現するために4〜20mAの信号を入力します。
