適用: | ワークショップ | 原産地: | 中国(本土) | 銘柄: | xgz | モデル番号: | 橋形クレーン | スパン: | 20メートル | 評価される積載量: | 5〜20ton | 最高。 持ち上がる負荷: | 10 t | 認証: | iso、sgs | 提供される売り上げ後のサービス: | 利用できる海外第三者サポート | 評価される持ち上がる時: | リフティング重量 | 特徴: | 橋クレーン | 保証: | 1年 | 条件: | 新しい | 最高。 持ち上がる高さ: | 6.5メートル | タイプ: | ダブルガーダ天井クレーン | 使用のため: | ワークショップ、倉庫 |
包装
包装: | 海立派なパッケージ、 40 にロードコンテナ |
仕様 | ||

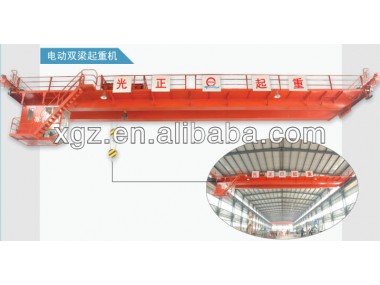

タイプのクレーン | lhタイプダブルガーダ電気ホイスト天井クレーン | |
操作 | 屋内 | |
数量 | 12 nos | |
容量 | 5 t | |
スパン | 19メートル | |
リフト高さ | 12メートル | |
作業デューティ | a5 | |
製造規格 | ギガバイト/T1306-2008 | |
国際認証 | iso9001 2008、iso9001 14001 & ohsas 18001、sgs証明書。 | |
| ||
技術的パラメータ | ||
モーター | ||
ホイスト | 4ポール/リスのケージモーター/m5デューティ/絶縁クラスb。ip44 | |
ホイストトロリー | 4ポール/リスのケージモーター/M5duty/絶縁クラスb。ip44 | |
長い旅行 | 4ポール/リスのケージモーター/m5デューティ/絶縁クラスb。ip44 | |
squirrelケージ誘導モータに適し工業/メンテナンスデューティアプリケーション、に適して指定されたエリア。 | ||
| ||
ロープドラム | ||
ワイヤーロープ | 6 × 37 + 1 | |
ワイヤーロープ直径(mm) | 15 | |
フック用ホイスト | 鍛造合金鋼負荷フック(シャンクフック) | |
| ||
リフティング&旅行システム | ||
デザイン | クレーンデザイン製造アコードで関連国、ファーストクラス規格と仕様、施設作業安全、滑らかな、信頼性の高い、を振動の機関、鼓動とノイズを満たす品質標準の分類ルール、クレーン鋼構造を使用して設計寿命は25年以上。 | |
安全機能 | 過負荷警報装置、斜めにぶら下げ、第二保護機器防止フック衝突がトップ、保護を電流不足して任意の相。 | |
鋼 | クレーン材料構造に従って使用するQ235B炭素鋼、を鋼は恩恵を受けるショット-ブラスト。 | |
ブリッジ梁 | を入り江プレートのブリッジ梁モンタージュ&溶接はすべて使用サブマージアーク溶接用ダブル溶接。溶接後であったとして行うx線または超音波探傷。 | |
エンドキャリッジ | を厚板、セクションは前処理に相当しますメイン梁、材料を採用cnc切断機、確保湾曲板ステントとして90°angle。許容誤差0.5〜1.5ミリメートル。 | |
ホイスト機械 | ld伝送装備3で1型モータ組み合わせでcdシングルスピード電気ホイスト、したがって作る巻上げ機構で効率動作、コンパクトな構造、容易なメンテナンス。 | |
絵画 | 徹底的に削除を鉄酸化肌、錆や油に表面の鋼、それが存在金属光沢。後クレーン形成され、を表面で覆われているエポキシ澪バリア&ポリウレタントップコート、を合計ペイント厚さと高く180 um。塗装可能クレーン&ホイストコンポーネントは、コーティングされるに従ってメーカーs規格 | |
| ||
好ん速度 | ||
昇降速度 | 8メートル/分シングルスピード | |
ct。速度 | 20メートル/min | |
lt. speed | 20メートル/min | |
| ||
電源 | ||
ホイストモーター | 7.5kw/1380回転速度r/min | |
トロリーモータ | 2 × 0.8 kw/1380回転速度r/min | |
長い旅行モーター | 2 × 1.5 kw/1380回転速度r/min | |
給電 | ct。導体システムを通して柔軟なfestoonedケーブルシステム用電源&コントロール電化に沿ってクレーン橋スパン。 lt。導体システムを通じてpvc素材バスバータイプ電源ラインシステムに沿ってクレーンの旅行長さ。 | |
制御 | ラジオリモートとペンダント | |
供給電圧 | 380ボルト60 hz 3相 | |
| ||
リミットスイッチ | ||
リミットスイッチが設けられている防ぐためにロード& lt、ctモーションも。提供されるすべてのホイスト、クロス旅行と長い旅行動きに従って標準。 | ||
| ||
ホイール | ||
マックスホイール圧力 | 49kn | |
総重量 | 12300キログラム | |
をホイールのct & ltモーションでなければならない鍛造/鋳鋼確認するZG340-640、をトレッド焼入れ硬度後終えはHB330〜380。 |
特徴:
--ブリッジ装備4旅行機械(ドライブと従動輪)
-chint電気(中国の有名なブランド)
-全身サービスプラットフォームに沿ってクレーン橋
--designed、製造、を視察に従って試験を関連中国規格
-過負荷制限デバイス
-ヘビーデューティロープガイドに防ぐワイヤーロープ重なり
-リスケージモーターでディスクブレーキ
-アップとダウン調整可能な巻上げリミットスイッチ
-熱保護上巻上げモーター
-下電圧と過電流保護
-メインラインコンタクタ
-fused切断スイッチ
-ブリッジ旅行モーター熱保護
-トロリー旅行モーター熱保護
