| 構造: | 火管 | 原産地: | 中国(本土) | 銘柄: | bidragon | 出力: | 蒸気 | モデル番号: | WNS | タイプ: | 自然な循環 | 燃料: | 油発火 | 様式: | 横 | 圧力: | 高圧 | 使用法: | 産業 | 暖房機械: | 蒸気ボイラ | 便利な維持: | 横のガスボイラー |
包装
| 包装: | 層木製の箱(顧客の要求に基づく |
のprodutnemr:

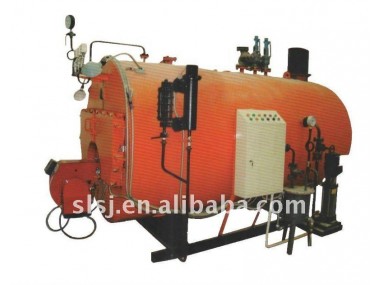

Wnsシリーズガス- 燃焼蒸気ボイラー
特徴:
1.wnsシリーズガス- 燃焼蒸気ボイラーの一種である水平方向の3つ- パス火力- チューブインポートバーナーボイラーを装備、 となっており、 比較的大きい加熱表面、、 より良好な熱効率だけでなく、 より良い品質蒸気。
2.なしでintergralベースの鉄骨構造、 ことは非常に便利に接続され迅速なインストールと用水サプリ、 電源と燃料管理。
3.の合理的な配置をfrontandresrsmole室が楽になり定期的なメンテナンスや点検。 このシリーズが適していのために特に蒸気- 要求の厳しい使用。
技術パラメータ:
| モデル | wns | wns | wns | wns | wns | wns | wns | wns | wns | wns | wns | wns | wns | ||
| 0.5-0.7 | 0.75-0.7-yq | 1.0-0.7 | 0.5-1.0-yq | 0.75-1.0-yq | 1.0-1.0 | 1.0-1.3 | 2.0-1.3 | 3.0-1.3 | 4.0-1.3 | 6.0-1.3 | 8.0-1.3 | 10-1.3 | |||
| -yq | -yq | -yq | Yq- | yq | -yq | -yq | -yq | yq | yq | ||||||
| /ユニット | |||||||||||||||
| パラメータ | |||||||||||||||
| 公称容量 | T/h | 0.5 | 0.75 | 1 | 0.5 | 0.75 | 1 | 1 | 2 | 3 | 4 | 6 | 8 | 10 | |
| 公称圧力 | mpa | 0.7 | 0.7 | 0.7 | 1 | 1 | 1 | 1.3 | 1.3 | 1.3 | 1.3 | 1.3 | 1.3 | 1.3 | |
| 蒸気温度 | ・度; c | 171 | 171 | 171 | 184 | 184 | 195 | 195 | 195 | 195 | 195 | 195 | 195 | ||
| 加熱面積 | m2 | 11 | 17 | 20.8 | 11 | 17 | 20.8 | 20.8 | 46 | 76 | 108 | 155 | 208 | 258 | |
| ボイラーの効率 | % | 88から91 | |||||||||||||
| 燃料物質 | 軽油 | Kg/h | 35 | 53 | 68 | 35 | 53 | 68 | 68 | 136 | 190 | 250 | 375 | 500 | 625 |
| 重油 | Kg/h | 36 | 54 | 69 | 36 | 54 | 69 | 69 | 137 | 191 | 252 | 377 | 505 | 630 | |
| 天然ガス | nmの3/h | 41 | 63 | 80 | 41 | 63 | 80 | 80 | 160 | 223 | 294 | 441 | 588 | 735 | |
| 水容量 | nmの3/h | 1.3 | 1.7 | 2.1 | 1.3 | 1.7 | 2.1 | 2.1 | 3.9 | 6.6 | 7.8 | 10.6 | 12.9 | 16.1 | |
| 寸法( l*b*h) | ミリメートル | 2700*1700 | 3000*1750 | 3200*2030 | 2700*1700 | 3000*1750 | 3200*2030 | 3200*2030 | 3860*2370 | 4765*2660 | 5500*2700 | 6000*2950 | 7325*3050 | 7910*3250 | |
| *1600 | *1800 | *1900 | *1600 | *1800 | *1900 | *1600 | *2300 | *2600 | *2650 | *3050 | *3700 | *3900 | |||
| 主蒸気口径バルブ | ミリメートル | 40 | 50 | 50 | 40 | 50 | 50 | 50 | 80 | 100 | 100 | 125 | 200 | 200 | |
| 口径安全弁 | ミリメートル | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 50 | 80 | 80 | 80 | |
| 水ポンプの口径 | ミリメートル | 25 | 32 | 32 | 25 | 32 | 32 | 32 | 32 | 40 | 40 | 50 | 50 | 50 | |
| オイルポンプの口径 | ミリメートル | G3/8 | G3/8 | 15 | G3/8 | G3/8 | 15 | 15 | 15 | 15 | 15 | 20 | 20 | 25 | |
| 天然ガス入口口径 | インチ | 1 | 1 | 2 | 1 | 1 | 2 | 2 | 1 | 3 | 3 | 4 | 5 | 6 | |
| 吹き倒された口径バルブ | ミリメートル | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 50 | 50 | 50 | 50 | 50 | 50 | |
| 煙突口径 | ミリメートル | 220 | 220 | 260 | 220 | 220 | 260 | 260 | 350 | 400 | 450 | 550 | 650 | 700 | |
| 機器の消費電力 | キロワット | 1.12 | 1.12 | 2.6 | 1.12 | 1.12 | 2.6 | 3.3 | 3.7 | 7 | 11.5 | 24 | 26 | 28.5 | |
| 分。 天然ガス圧力 | ミリバール | 12 | 26 | 35 | 12 | 26 | 35 | 35 | 35 | 40 | 40 | 150 | 150 | 150 | |
