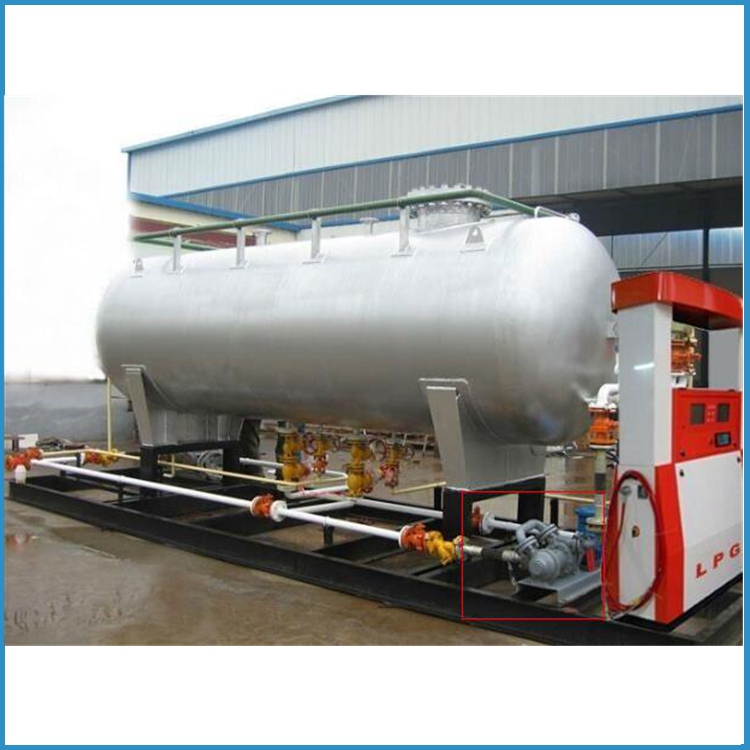

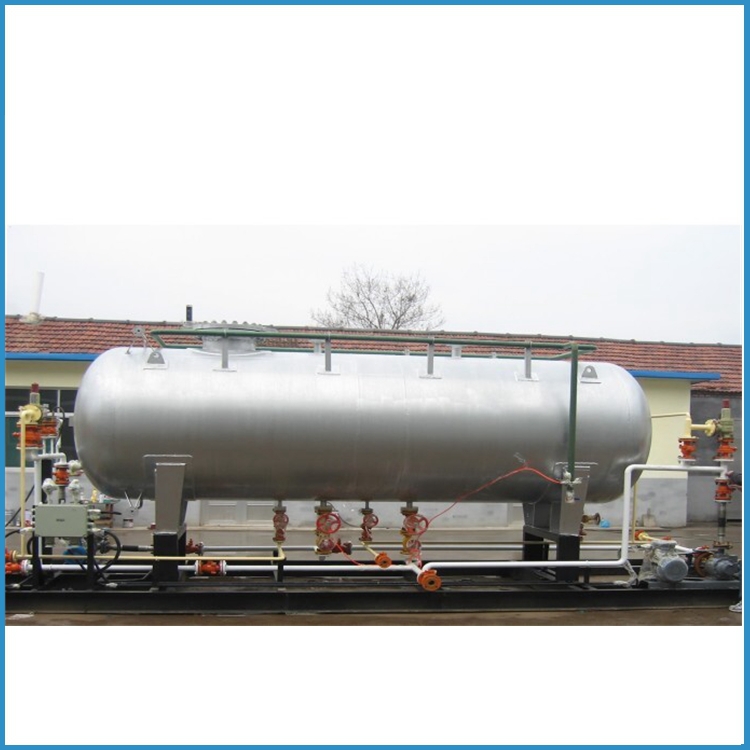

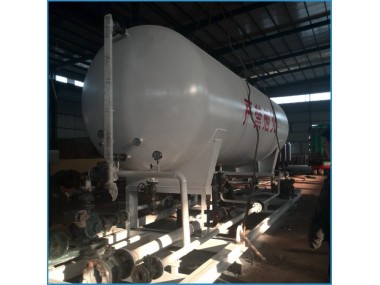

主な技術的特徴のlpgスキッドの取付けステーション

LPG-HW-10 (20,30)

タンク設計圧力mpa

1.77MPa

タンク最大許容圧力mpa

1.92MPa

貯蔵タンクボリュームm3

10 20 30メートル3

貯蔵タンクタイプ

& #8545;(10 20) & #8546;(30)

デザイン圧力のパイプmpa

2.5mpa

デザイン温度& #8451;

-40〜+ 52& #8451;

パイプクラス

gc2

unload流れm3/h/mpa

10/0。5

load流れm3/h/mpa

8/0。9

グラムとしてマシン圧力/流量mpa/l/分

2.5 <60

充填時間最小

3~5

fillingボリューム  時間/日

100~500

機能

アンロード、filling、反転タンク、 セキュリティアラーム、 など

構造的なフォーム

インテグラル型または分離型

インストール方法

上記の地面;地下

lpg cylinderfilling重量キロ

<120キログラム

外形寸法のSKID-MOUNTEDボディ

に応じて顧客要件

デザイン標準

(中国標準)

TSGR0004-2009

SY5985-2007

TSGD0001-2009

GB150-2011

GB50156-2012GB/T20801-2006

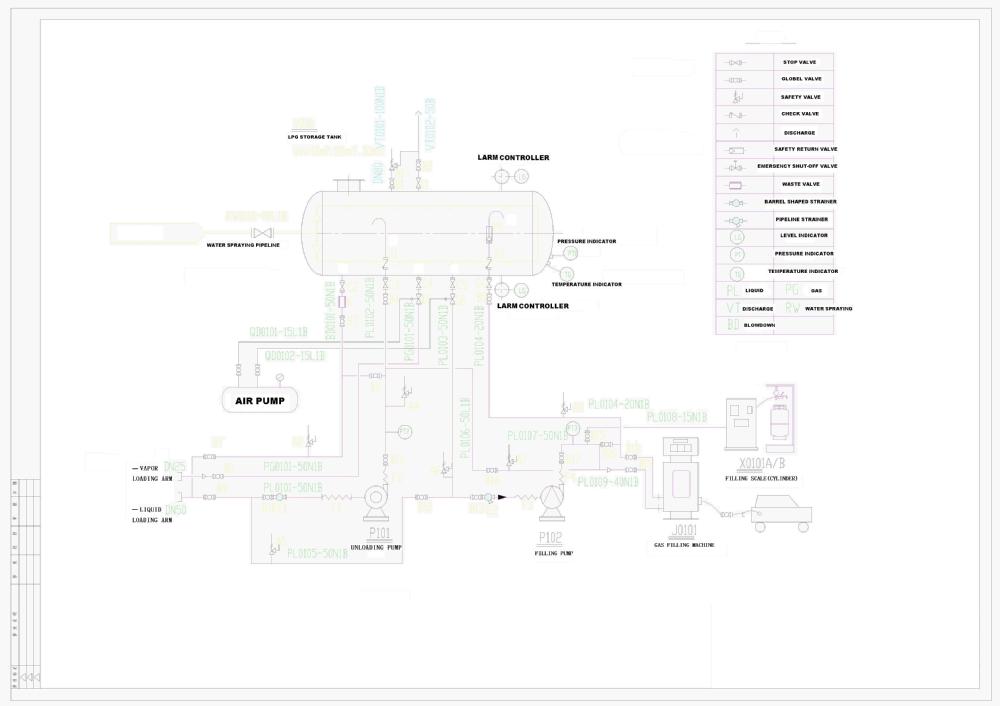

メイン値とマシン

いいえ

製品

仕様

数量

製品モデル

備考

1

lpg貯蔵タンク

vn = 10,20,30メートル3

1

v01

2

貯蔵タンク安全弁

A42Y-25 PN2.5 dn80

1

a1

3

配管安全弁

A21F-40 PN4.0 dn20

7

a2~a8

4

globelバルブ

Q41F-25 PN2.5 dn50

15

b1~4 b6~14 b16~18

5

globelバルブ

Q41F-25 PN2.5 dn40

1

b19

6

globelバルブ

Q41F-25 PN2.5 dn20

2

b5 b18

7

globelバルブ

Q41F-25 PN2.5 dn15

1

b15

Q11F-25

DN2.5

dn15

8

ストップバルブ

J41N-25 PN2.5 dn50

5

c1~5

9

ストップバルブ

J41N-25 PN2.5 dn20

1

c6

10

緊急遮断弁

QDQ421F-25 PN2.5 dn50

2

d1 d2

11

チェックバルブ

H42N-25 PN2.5 dn50

1

z1

12

チェックバルブ

H42N-25 PN2.5 dn20

1

z2

13

逆止弁

A42F-25 PN2.5 dn20

1

h1

14

圧力ゲージ

YT-100 0~4.0MPa

3

pt1~3

15

温度ゲージ

tg-40~80& #8451;

1

tg1

16

ガスローディングパイプライン

YGB-6.4 PN6.4 dn25

1

4メートル

17

液体ローディングパイプライン

YGB-6.4 PN6.4 dn50

1

4メートル

18

バレル形ストレーナー

YG-2.5 PN2.5 dn50

1

e1

19

パイプストレーナー

YGLQ-25 PN2.5 dn50

1

e2

20

耐震パイプ

ygf PN6.4 dn50

4

f1~4

21

ブローバルブ

PWX-25 PN2.5 dn100

1

18k

22

lpgポンプ

YQB10-5

1

p0101

流れ10m3/hP0.5MPa

23

スクリューポンプ

YHQ8-9

1

p0102

流れ8M3/hP0.9MPa

24

電子充填スケール

GCS-120

1

x010 (acb)

最大重量

120キログラム

25

lpg充填銃(を選択)

yza (b)-25 DN2.5 dn15

1

私は= 2000分

m22×15

26

他の継手接続

dn50、dn40、dn20

30

27

SKID-MOUNTED

1
