原産地: | 中国(本土) | モデル番号: | Bm503-s-8p | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため | 製品名: | ブスバー加工機 |
包装
包装: | 私達ができるマルチパック機能ブスバー加工機で輸出polywoodボックス |

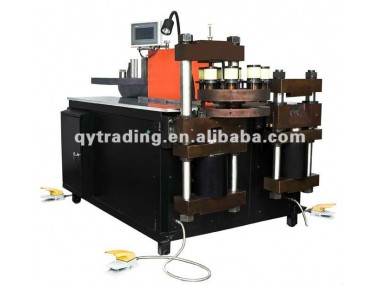

マルチ- 機能ブスバー加工機
モデル:Bm503-s-8p
パート1: 主な特徴:
1.使用されるこのモデルのパンチ作業用タレット、 最大。 の8セットのツール( パンチングやエンボス加工) に格納することができ。
パンチングガイドスリーブとお互いに対してヘッドスライド、 同軸度を確実にする良い·長寿命のツーリング。
- デュアルカラムを摩擦副構造銅スリーブ、 ているはユニークな設計で、 は歪みを回避し、 長寿命を保証し。
- 同時作業3人のうちワークステーションや互いの干渉を回避することができ。
6.機械使用高品質の油圧システム、 輸入油圧要素、 ・φ; 大きな10mmドリフト直径電磁弁、 である、 ノイズの少ない安定した性能。
パート2: 主なパラメータ
作業テーブル寸法( mm) | 機械の重量( kg) | モーター数量 | 合計モーター電力( kw) | 仕事の電圧 | Qty*spec油圧駅。( mpa) |
1pstp:1500*1200 2pndp:840*370 | 1560 | 3+1 | 11.37 | 380v | 3*31.5 |
制御方式: nc制御plc+曲げ角度 | |||||
パンチユニット | |||||
アイテム | ユニット | 材料 | 厚さ( mm) | 最大。 穴をパンチの直径 | |
容量をパンチング | ミリメートル | 銅/aluminum | 15/15 | 25mm | |
最大。 パンチング 力 | kn | 500 | |||
シリンダストローク | ミリメートル | 50 | |||
カッティングユニット | |||||
アイテム | ユニット | 材料 | 最大。 厚さ( mm) | 最大。 幅 | |
切断能力 | ミリメートル | 銅/aluminum | 15/15 | 160/160 | |
最大。 切断 力 | kn | 500 | |||
シリンダストローク | ミリメートル | 50 | |||
折曲部( ベンディング角nc制御) | |||||
アイテム | ユニット | 材料 | 最大。 厚さ( mm) | 最大。 幅 | 曲げ精度 |
曲げ容量 | ミリメートル | 銅/aluminum | 15/15 | 160/160 | +/- 0.5・ordm; |
最大。 曲げ 力 | kn | 350 | |||
シリンダストローク | ミリメートル | 240 | |||
最大。 縦曲げ加工寸法を行うとき: width*thickness=100mm*10mm |
パート3: 一般的な説明各々の仕事のユニット
パンチユニット
それを終了することができ丸穴パンチ、 長円穴パンチ、 四角い穴パンチとダイエンボス加工などの変化を介して。
せん断ユニット
せん断方式の2種類あなたの選択のための。- 抜きせん断と単一の剪断。
のための垂直性を抜きせん断、 端面のが保証されてい、 無変形の工作物と、 端面は明るく、 良好な外観。 それが、 少し廃棄物原料。
のための単一せん断、 ベベル角度が少し入っpieceですが、 仕事上の廃棄物それない原料。
曲げユニット
プレーン( 水平) 曲げ、 縦曲げ、 パイプ曲げ肘、 接続端子と銅ブスバー曲げなどを行うことができるダイを経由しての変更。 ダイはシンプルで簡単に変更でき。
パート4: 付随する標準金型:
- パンチング
ラウンドや長方形の穴総8セット、 顧客ごとのようなサイズ・rsquo; の要件
- 縦曲げ1セット
- 水平曲げ1セット
- エンボス加工1セット
- セットは1を切断
注:ダイは、 端末を接続するない標準工具に含まれてい、 それが必要であるなら、 plsは私達を知らせるケーブルサイズ。
ブスバー加工機マルチ機能||bm503-s-8pブスバー加工機マルチ機能ブスバー加工機
