| 電圧: | 380v | 原産地: | 中国(本土) | 銘柄: | サンテック | モデル番号: | ＲＢＧシリーズ | 重量: | 3.5-10t | 力(W): | 200-540kw | タイプ: | 誘導加熱 | 保証: | 1年間 | 条件: | 新しい | 認証: | Ce/cb/fcc/cqc/iso | 次元(L*W*H): | カスタマイズされた | 使用法: | 熱処理炉 | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため | 定格電力: | 200-540kw | 最高気温: | 950℃ | カバーの重量: | 3.5-10t | 冷却のための空気の流れ: | 10000-20000m3/h | 回転速度空気冷却のために: | 1500r/min | 冷却のための水の流れ: | 8月18日r3/h | 最大。 積載量: | 8-60t | 最大。 ロードするための直径: | 1000-2200mm | のインペラ径ファンのための: | 650-1050mm | インナーカバーの直径: | 1200-2400mm |
包装
| 包装: | 1.外側のパッケージ: の標準的な木製ケース。 2.インナーパッケージ: ・発泡スチロールstrenthフィルム。 |

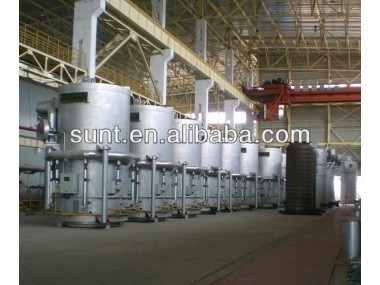

ベル型焼鈍炉の導入
アニーリングベル型のために使用される炉は、 主に光輝焼鈍のスチールベルト、 鋼線、 銅製ベルト、 銅パイプ、 それはまたは広くのために使用される標準的なアイテムで焼鈍、 自転車、 チェーン産業などに。
・#8544;。 標準の作曲1セットベル型焼鈍炉
電熱ベル型焼鈍炉、 以下の部品が含まれます: | ||
1 | 炉ベース( 含むモーターやファン) | 2個 |
2 | インナーカバー( 含む極方向案内) | 2個 |
3 | インナーカバーのためのデバイスをぶら下げ( 株のために使用して3furances) | 1pc |
4 | 電熱カバー( 含む上部と下部の電気接続キャビネット) | 1pc |
5 | 冷却カバー | 1pc |
6 | 弁フレーム | 1セット |
7 | 電気制御キャビネット | 1セット |
8 | Vacuumizingシステム( 株のために使用して3furances) | 1セット |
・#8545;。全体説明焼鈍炉の部品
2.1電熱カバー( 含む電気接続アッパーキャビネット)
シェルの電熱カバーは完全に金属製の鉄骨構造、 q235によって溶接鋼と輪郭棒鋼、 シェルは6mmの厚さを。
2.2冷却カバー
カバーボディは作られていq235装甲板5mmの厚さで。 電源付き1.1キロワット2つの冷却ファンは上部に固定されてい。
インナーカバー2.3( 含む極方向案内)
インナーカバーはステンレス鋼で作られて( 材料1cr18ni9ti) で6mm厚装甲板。
2.4炉ベース
炉で作られたベースは完全に密封鉄骨構造。
2.5電気制御システム
電気制御キャビネットは三つの部分からなる: 電源筐体、 リレーキャビネットと計器キャビネット。
・#8546;。 主任技術的なパラメータの電熱強い対流ベル型光輝焼鈍炉
一部 | アイテム | パラメータ | ||||||
rbg100 /200 | rbg120 /250 | rbg140 /290 | rbg160 /320 | rbg180 /320 | rbg200 /290 | rbg220 /290 | ||
加熱用カバー | 定格電力( キロワット) | 200 | 280 | 330 | 380 | 450 | 480 | 540 |
最高temperature(・度; c) | 950 | 950 | 950 | 950 | 950 | 950 | 950 | |
重量のカバー( キログラム) | 3500 | 4500 | 5500 | 6500 | 8000 | 9500 | 10000 | |
冷却カバー | のための空気流cooling(m3/h) | 10000 | 10000 | 12000 | 15000 | 15000 | 18000 | 20000 |
パワー空気冷却のために( キロワット) | 0.75*2 | 0.75*2 | 1.1*2 | 0.75*3 | 0.75*3 | 1.1*3 | 1.1*3 | |
空気冷却のために回転速度( r/min) | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | |
Cooling(rための水の流れ3/h) | 8 | 10 | 10 | 12 | 15 | 18 | 18 | |
炉ベース | 最大。 積載量( キログラム) | 8000 | 15000 | 25000 | 35000 | 50000 | 55000 | 60000 |
最大。 ロードするための径( mm) | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | |
ホットフローファンのための電力( kw) | 22/8 | 37/10 | 22/8 | 47/12 | 47/12 | 55/14 | 55/14 | |
ホット用流ファン回転速度( r/min) | 1500/750 | 1500/750 | 1500/750 | 1500/750 | 1500/750 | 1500/750 | 1500/750 | |
ファンのためのインペラ径( mm) | 650 | 750 | 850 | 950 | 950 | 1050 | 1050 | |
インナーカバー | インナーカバーの直径( mm) | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 |
最大。 ロードするための高さ( mm) | 2000 | 2500 | 2900 | 3200 | 3200 | 2900 | 2900 | |
最高temperature(許可証・度; c) | 850 | 850 | 850 | 850 | 850 | 850 | 850 | |
の均一性temperature(炉・度; c) | ± 5 | ± 5 | ± 5 | ± 5 | ± 5 | ± 5 | ± 5 | |
Volumne(mスペース3) | 3 | 5 | 7.5 | 10 | 13 | 15 | 18 | |
許可証最高空気の圧力( kpa) | 9.5 | 9.5 | 9.5 | 9.5 | 9.5 | 9.5 | 9.5 | |
