包装

1台のベッド:

工作機械は鋳鉄箱である

その上部は皿の形を取る

ベッドで、仕事台、ワイヤードライブ装置、ワイヤーサポートおよびフラッドライトがある。

2等位の仕事台:

等位の仕事台は仕事台、より低い引きずる棒、精密ローラー(スライド)ねじ棒の組および変速機で構成される

引きずる棒の横および縦の動きのための使用ローラートラック構造

仕事台の動きはステップ・モータ、減速ギヤセットおよびねじ棒の組によって実現される

ねじ棒のナットはゼロの近くのねじ棒とナット間のギャップを作るために軸方向に前きつく締められる

クランプを修理するための仕事台に2つのT-shaped溝がある。

3本のワイヤードライブ装置:

ワイヤードライブ装置はワイヤ記憶装置シリンダー、引きずる棒、ギヤセット、スライドねじ棒の組で構成され、家および基盤に耐える

ワイヤードライブ装置はワイヤー電極の高速におよびfro動きを実現する

ワイヤ記憶装置シリンダーは確実に絶縁される

モーターは適用範囲が広い軸継手を通したワイヤ記憶装置シリンダー回転を運転する

転位ギヤセットはワイヤーを排出するようにワイヤー電極のcirculative使用を実現するために引きずる棒を運転するねじ棒を運転する。

ワイヤ記憶装置シリンダーの引きずる棒の頻繁な逆転を制御するのに旅行スイッチのグループを使用しなさい

ワイヤ記憶装置シリンダーの幅を排出するワイヤーに従って転位のフォーク間の間隔を調節しなさい

各終りに働かないセクションとして3mmに広いワイヤー電極を残しなさい

ワイヤー電極が以上0.18 mm直径を備えていたら、置かれる変更ギヤを別に発注しなさい

工作機械の操作の間に、ワイヤ記憶装置シリンダーの側面の防水カバーを動かさないこと確実がありなさい

4本のワイヤーサポート:

ワイヤーサポートがワイヤー電極を支えるのに使用されている

それは柱、上椀、低い腕、伝導性のブロックおよびガイドの車輪で構成される

上椀は、下方に上部および下のガイドの車輪間のスパンを上向きに動き調節し、別の厚さの仕事の部分の機械化に適することができる

ガイドの車輪および伝導性のブロックはワイヤーサポートに包まれ、上部および下の腕から絶縁される

上部および下の腕のバック・エンドにワイヤー排出の車輪(棒を妨げるワイヤー)はワイヤー重複を避けることができる

水弁はコラムの下方部分で取付けられている

パネルの2つのノブが上部および下のノズルからの操作の液体の流動度を調節するのに使用されている

ガイドの動きをワイヤー電極と仕事台間の角度を形作り、先を細くされた切断を実現するように実現するためにUおよびVの軸線を、ローラーで動かしなさい先を細くすることの頭部(等位の十字の引きずる棒)は上椀の上で取付けられている

最高の切断の先を細くすること30°が付いている工作機械は大きい先を細くすることの機械化の精密を保障するために上部および下のガイドの車輪の同時偏向を実現するのに動揺のメカニズムを使用する

5つの操作の液体システム:

ある特定の絶縁材機能を操作媒体、すなわち、操作の液体に与えることを使用する

同時に、それは仕事の部分およびワイヤー電極を冷却できる

水ポンプは機械化区域に切れるワイヤーのための操作の液体をポンプでくむ

これは輝きの排出およびスクラップの排出を支持してある

操作の液体は配水管を操作液体箱に戻って貫流し、ろ過の後でリサイクルされる

残余は不用な箱で解決する

操作液体箱は規則的に片付けられ、操作の液体は取り替えられた時機を得ている

叩かれた水を使用するか、または混合物の比率に従って操作の液体を準備するために水を薄くした

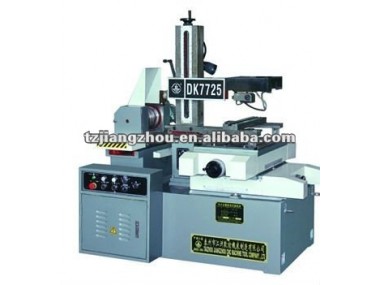

DK7725   CNCはEDMをワイヤーで縛る
