電圧: | 380v50hz | 原産地: | 中国(本土) | 銘柄: | qcng | 製品容量: | 高 | 条件: | 新しい | モデル番号: | Qcsj- 37 | 重量: | 1600kg | 力(W): | 37KW | タイプ: | の採石場の線切断機 | 保証: | 6月 | 認証: | Ce& sgs | 次元(L*W*H): | 19001200x1500mm | 使用: | 大理石 | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため | 製品: | ダイヤモンドワイヤーの採石場の石切断機 | 作業方法: | 自動ケーブルカット | 用法: | /大理石御影石の採石場のカットのための大きなブロックマシン | 証明書: | sgs、 ce | メインモータ電源: | 37KW/45kw/55キロワット/75キロワット/90kw | 歩行モーターパワー: | 1.5キロワット | モデル: | Qcsj- 37 | 切削工具: | ダイヤモンドワイヤーソー、 ロープが見た、 ワイヤーロープが見た、 ダイヤモンドビーズ | ワイヤライン速度: | 0から405m/s | ワイヤーの長さ: | 20-80m |
包装
包装: | 採石場の石のダイヤモンドワイヤー切断マシンのパッケージング: 耐航性の強い木カートン |
製品名:採石石ダイヤモンドワイヤー切断機
技術的パラメータ | |||||
すべての電子機器を採用主要internationlブランド、メインモータとウォーキングモーター適応シーメンス、油圧システム適応韓国電源モジュールでより信頼性と機械的寿命。適応周波数変換とscmオペレーティングシステム、を保持し永久緊張。 | |||||
モデル | パワーヘッド一軸片持ち | レール | 3メートルx 3ピース | ||
メインモータ電源 | 37kw | ウォーキングモータ電源 | 1.5kw | ||
フライホイール直径 | 800ミリメートル | ワイヤーライン速度 | 0-40メートル/秒 | ||
パワーヘッドの移動ストローク | 350ミリメートル | 送り電源 | 0.75 kw | ||
パワーヘッド回転角度 | 0-360 ° | 送り速度 | 0.3メートル/h | ||
左から右調整距離 | 350ミリメートル | 長さのワイヤー | 20-80メートル | ||
マシンサイズ | 1900 × 1200 × 1500 | マシンの重量 | 1600キログラム | ||
主な特徴のマシンは次のように: | |||||
1. theライン速度のマシンは自動的に調整を範囲0-40メートル/秒に収容する異なるテクスチャと異なる硬度石。(例えば、石灰岩、大理石、御影石、砂岩、スレート、など) | |||||
2。マシンヘッドturn360°に満たす要件の切断水平、垂直、と他の任意の角度。 | |||||
3。マシンヘッド左から右調整と回転適応電気制御の高いオートメーション。マシンヘッドを移動できるように範囲0から350ミリメートルに保証フライホイールとが穴に同一平面whitout移動をマシン。 | |||||
4. with定張力制御理論、を使用の高度なplc制御技術、缶自動的に調整を送り速度に応じて変化サイズの切断力、を調整プロセスは非常に安定した信頼性、確実に最適なカット状態、缶効果的に保護ダイヤモンドワイヤーと改善ダイヤモンドワイヤー生活。無人運転が完全に実現でデバイスを自動的に実行されます。 | |||||
5. fastトラベルシステムで注文する達成早戻し機能機下無負荷条件、それによって効率を向上させる。 | |||||
6。自己保護機能を達成するに壊れたロープ、過負荷、過電圧、と他の非作業環境、労働者、と非通常の操作が自動的に停止し、損傷を避けるために機器にある程度。 | |||||
7。切断プロセス自動制御機能を必要なときに達成する一時的な教師なし。 | |||||
8。ポータブル多機能動作プラットフォーム簡単なモビリティのため。 | |||||
9. multi機能テキスト表示、リアルタイム表示制御電流、切断電流、切削速度、旅行速度と切削時間、故障コード。 | |||||
10。対応するに異なるレベルの硬度の石切削ターゲット電流設定、と自動制御機能、を得るために最適な切削効率。 | |||||
11。制御システム用重いレール取付板と体は接続による個別のシャーシ、外部環境と機械的な送信部は完全に分離され、ユニークなダスト効果、とメンテナンスは非常に便利。 | |||||
12。採用国際人気デザイン、フル機器スプレー、外装美しい、寛大な、高表面コーティング硬化強度、落下しない。 | |||||
主な部品とツールキットのQCSJ-37採石ワイヤー鋸切断機 | |||||
no。 | 部品名 | 数量 | ユニット | 備考 | |
1 | ウォームギアボックス組立体 | 1 | セット | ||
2 | ドライブモータ電源 | 1 | セット | ||
3 | ウォーキングモーター | 1 | セット | シーメンス | |
4 | 回転モーター | 1 | セット | シーメンス | |
5 | 翻訳モーター | 1 | セット | シーメンス | |
6 | 旅行削減 | 1 | セット | ||
7 | 翻訳減速 | 1 | セット | ||
8 | 回転削減 | 1 | セット | ||
9 | インバータ制御ボード | 1 | 個 | 安川 | |
10 | インバータ制御ボード | 1 | 個 | 安川 | |
11 | インバータ制御ボード | 1 | 個 | 安川 | |
12 | 回路ブレーカ | 1 | 個 | schneide | |
13 | 回路ブレーカ | 1 | 個 | schneide | |
14 | 回路ブレーカ | 1 | 個 | schneide | |
15 | 三方スイッチ | 1 | 個 | schneide | |
16 | 双方向スイッチ | 1 | 個 | schneide | |
17 | 照光押しボタン | 1 | 個 | schneide | |
18 | 緊急停止ボタン | 1 | 個 | schneide | |
19 | 操作パネル | 1 | セット | ||
20 | データラインキット | 1 | セット | ||
21 | フライホイール | 1 | 個 | 付きpuゴム | |
22 | レール | 3メートルx 3ピース | 個 | ||
23 | プーリー(アルミニウム) | 2 | セット | でベアリングユニットとpuストリップ | |
24 | プーリーベアリングユニット | 2 | セット | を輸入し | |
25 | ユニバーサルプーリホルダー | 2 | セット | ||
26 | ユニバーサルプーリリング | 2 | セット | ||
27 | 油圧けいれん | 1 | セット | ||
28 | 切断プライヤー用ワイヤー | 1 | 個 | ||
29 | テープツール | 1 | セット | ||
30 | puストリップ | 3 | m |

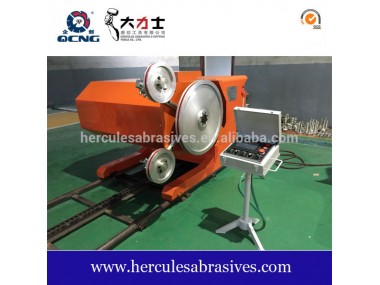

詳細画像の採石石ダイヤモンドワイヤー切断機:
