電圧: | 380v3ph | 原産地: | 中国(本土) | 銘柄: | weili重工業 | モデル番号: | vmc850l2 | 重量: | 5700kg | 力(W): | 7.5/11kw | タイプ: | 縦 | 保証: | 1年間 | 条件: | 新しい | 認証: | ceiso9001 | 次元(L*W*H): | 27002150x2700 | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため |
包装
包装: | 木材プライ |
製品の説明

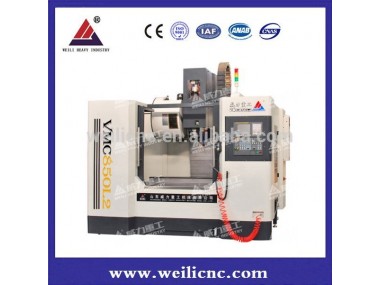

製品の特徴( vmc850l2):
1,ベース、 スライディングシート、 テーブル、 カラム、 高剛性スピンドルボックスと土台の鉄構造、 を内部分布の構造物の補強メッシュ、 を確保する基本的な部分の高剛性と曲げ減衰性能、 砂の成形と樹脂を使用してと時効処理後に、 安定性を確保する精密工作機械の長い時間のために使用。
2,のxyzガイドレールはレールをスライドさせる、 あり、 中間周波数焼入れ、 研削精度、 自動給油で、 摩擦を送り運動抵抗が低減されて、 忍び寄る低速を減らす、 の精度を向上するために工作機械の寿命。
3,zに対抗するために重量バランス、 あることを保証できるスピンドルボックスムーブメントは、 滑らかで安定し。
4,xyz3方向のフィードを大ピッチボールねじを高精度かつ高強度、 高い送り速度、 サーボモータ直付けとスクリュー弾性カップリング、 直接送りサーボモータに電力を伝送する高精度ボールねじ、 を確保するために、 位置決め精度の工作機械。
5,ねじサポートによってプレ引張構造、 大幅にの効果を減少させますに変形、 工作機械の精度のために実行して長い時間は暑さの中で。
6スピンドルから台湾の有名なブランド、 軸方向および半径方向の支持力が強く、 の速度まで8000回転。
7,ガイドウェイ、 のスクリューの密封された保護、 ネジ、 ガイドレールを保証にクリーンな確実、 伝送とムーブメント機械の精度はツール。
仕様 | ユニット | vmc850l2 | vmc1060 |
X/y/z軸の旅 | ミリメートル | 850・回; 500・回; 550 | 1000・回; 600・回; 700 |
テーブルに主軸を | ミリメートル | 110-610 | 140~840 |
に主軸中心コラムガイド- ウェイ顔 | ミリメートル | 560 | 650 |
X/y/z軸早送り | M/min | 20・回; 20・回; 18 | 15・回; 15・回; 12 |
送り速度 | ミリメートル/min | 1-5000 | 1-5000 |
テーブルのサイズ | ミリメートル | 500・回; 1050 | 600・回; 1300 |
最大積載テーブルの上に | キロ | 450 | 800 |
T- スロット( 無。- 幅- distanc) | ミリメートル | 5・回; 18・回; 90 | 5・回; 18・回; 100 |
スピンドル速度 | rpm | 8000 | 8000 |
スピンドル径 | ミリメートル | 70 | 70 |
主軸テーパー | bt40 | bt40 | |
メインモータ電源 | キロワット | 7.5/11 | 7.5/11kw |
マガジンタイプ | 帽子型 | 帽子型 | |
マガジン容量 | 16 | 16 | |
工具径最大 | ミリメートル | 80/130 | 80/150 |
長さ最大のツール | ミリメートル | 300 | 300 |
最大のツール重量 | キロ | 6 | 6 |
マシン全体のサイズ( l・回; w・回; h) | ミリメートル | 2700・回; 2150・回; 2700 | 3200・回; 2250・回; 2960 |
機械の正味重量 | キロ | 5700 | 6700 |
