電圧: | 380v( カスタマイズ) | 原産地: | 中国(本土) | 銘柄: | 本リポジトリ | モデル番号: | Vmc545-1890 | 重量: | 4000キロ | 力(W): | 5.5キロワット( vmc- 545) | 保証: | 1年間 | 条件: | 新しい | 認証: | iso | 次元(L*W*H): | 230××220217( vmc- 545) | モデル番号: | Vmc-545/650/850/950/1060/1155 | ブランド名: | 本リポジトリ | cncコントローラ: | ファナック/gsk/三菱 | atc: | 無防備の種類/アームタイプ | 加工: | フライス盤 | 用法: | 組み合わせる | モードを制御する: | cnc | 精度: | 高精度 | 自動グレード: | 自動 | 工作物と重量: | 重い- デューティーマシンツール |
包装
包装: | 強い木製パレットやさまざまなモデルに応じて木箱。 |
仕様

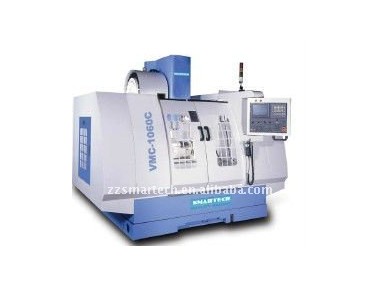

モデル | VMC-650 | VMC-850 | VMC-950 | VMC-1060 | VMC-1155 | |
旅行x/y/z | 650/400 | 800/500 | 920/500 | 1000/600 | 1100/550 | |
スピンドル鼻- | 80-560 | 105-655 | 80-630 | 180-780 | 150-750 | |
スピンドルの列 | 480 | 550 | 515 | 600 | 610 | |
max x/y/z急速 | 12000 | 18000 | ||||
max x/y/z切削 送り速度(ミリメートル/分) | 6000 | 6000 | ||||
テーブルサイズ(mm) | 420 × 800 | 460 × 950 | 405 × 1370 | 600 × 1300 | 580 × 1200 | |
テーブル作業負荷 | 600 | 600 | 600 | 800 | 1000 | |
t-スロット(no. xサイズ | 3 × 18/135 | 3 × 18/150 | 5 × 16/60 | 5 × 18/120 | 5 × 18/120 | |
マックススピンドル速度 | 8000 | |||||
主軸テーパ | bt40/150 | |||||
メインモータ(kw) | 5.5/7.5 | 5.5/7.7 | 7.5/11 | |||
ドライブモータトルク | 12/12/12 | 12/12/12 | 12/12/12 | 22/22/22 | 12/16/16 | |
位置決め精度 | ± 005/300 | |||||
繰り返し位置決め | ± 003/300 | |||||
マシン正味重量 | 4500 | 5000 | 4500 | 8300 | 7300 | |
外形寸法 | 234 × 227 | 270 × 235 | 290 × 270 | 330 × 290 | 330 × 290 |
*また提供リニア型スライドの方法。
- 特性:
1) meehanite鋳造ボディ、硬化作業テーブルとスライドの方法でコーティングturcite-b、高剛性と細かい安定性;
2)ボックス型スライドウェイで高剛性用ヘビーデューティ産業;リニア型スライドウェイで高効率用ハードウェア業界;
3)高品質スピンドル、ボールねじ、ベアリング、リニアスライドウェイとカップリング;フルクローズガード;
4)自動潤滑システム;
5)オプションcncコントローラファナック、三菱とgsk。
- 標準付属品:
1樹脂モールド高-クラス鋳造;
2トップ-クラスインポートボールのネジセットとベアリング;
3輸入スピンドル&空気圧工具交換システム;
4ドイツダイレクトドライブコネクタ;
5伸縮鋼保護上のx/y/z軸;
6中央潤滑システム;
7クーラントシステム;
8ハーデン&地面箱摩擦slidewaysとturcite-bでコーティング精密こする上添付表面、トップクラスのライナーslideways (用VMC-Lシリーズ);
9フル同封外ガード;
10熱交換ファン上電気キャビネット;
11スピンドルエアブラストシステム;
12剛性タッピング機能;
13電動ハンドル
14 rs-232インタフェース
15トランス(被写体にcncと市場)
16コスチュームローブマンズジェノバドラム型atc (10、16、20ツール被写体にマシンモデル)、タレット型atc用モデルDTC-540L
17作業ランプと警報ランプ
18ファナック0iMB、0Imc cncコントローラ
- オプションのアクセサリ:
1スピンドル速度オプション選択: 10000 rpm、12000 rpm、15000 rpm
2アームタイプatc (16、24、32ピースの対象機モデル)
3中央油クーラント用をスピンドル
4クーラントを通じてスピンドル
5 4th軸cncロータリテーブル
6チップコンベア:らせんタイプまたはチェーンタイプ
7空調システム上の電気キャビネット
8バックフラッシュクリーニングシステム
9 ce標準
10他のcncコントローラ上要求さ(シーメンス、heidenhain、三菱、fagor、中国gskなど)
