| 電圧: | 220v/415v/380v | 原産地: | 中国(本土) | 銘柄: | ジョイント | モデル番号: | Btmc- 2203 | 重量: | 36500キログラム | 力(W): | 22キロワット | タイプ: | 縦 | 保証: | 1年間 | 条件: | 新しい | 認証: | Ce/iso | 次元(L*W*H): | 8700*4300*5100mm | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため | テーブルのサイズ: | 3000*1800mm | 旅行: | 3000*2200*1000mm | デザイン: | 国際 | 精度: | 高精度 | 効率: | 高効率 | 認証: | ce認証 | コントローラ: | ファナック/三菱/シーメンス | 操作: | 簡単 | 価格: | 安い | 品質: | 台湾品質 |
包装
| 包装: | 2800*2500*2500mm |

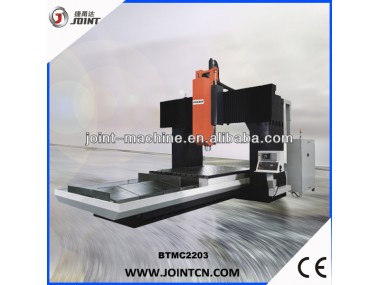

強化切削大型金型ドラゴンフレームとダブルgrantyマシニングセンタ
強化切削、ベストチョイス用大型金型と部分処理
1、フィット用車の金型、エンジン金型と大画面や他の大正確な部分処理。
2。ドラゴンフレームタイプ機本体、ギアヘッドはオプション
3. super高剛性ピンローラーリニアウェイ、を体現重いカット剛性と迅速なフィード機能
4。モジュール設計と雑誌製品を満たすことですべての種類の要件、
| モデル | BTMC-1302 | BTMC-1502 | BTMC-2203 | BTMC-2204 | BTMC-2503 | BTMC-2505 |
| テーブルサイズ | 2000*1000 | 2100*1200 | 3000*1800 | 4000*1800 | 3000*2000 | 5000*2300 |
| 経度×旅行 | 2200 | 2000 | 3000 | 4000 | 3000 | 5000 |
| crossward y旅行 | 1300 | 1650 | 2200 | 2200 | 2700 | 2700 |
| 垂直z旅行 | 800 | 800 | 1000 | 1000 | 1000 | 1000 |
| 距離間スピンドルとテーブル | 120-920 | 175*975 | 250-1250 | 250-1250 | 280-1280 | 260-1260 |
| スピンドル回転速度 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 |
| 主軸テーパ | bt50 | bt50 | bt50 | bt50 | bt50 | bt50 |
| スピンドルモータ | 15/18。5 | 22 | 22 | 22 | 30 | 30 |
| 迅速なフィード(x) | 12 | 12 | 12 | 12 | 12 | 12 |
| 迅速なフィード(y) | 15 | 12 | 12 | 12 | 12 | 12 |
| 迅速なフィード(z) | 15 | 12 | 12 | 12 | 12 | 12 |
| 切削送り | 8 | 8 | 8 | 8 | 8 | 8 |
| 位置決め精度 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 |
| 最小セット移動ユニット | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 |
| 外形寸法 | 6500*3000*4000 | 7200*3700*4300 | 8700*4300*5100 | 10600*4300*5100 | 9200*5000*4800 | 13000*5000*4800 |
| 正味重量 | 15000 | 24000 | 36500 | 41500 | 43500 | 57000 |
| 最大荷重のテーブル | 3000 | 3000 | 6000 | 10000 | 10000 | 15000 |
| x軸旅行のその他modles | 1325/2500 1303/3000 1335/3500 | 1503/3000 1504/4000 | 2202/2000 | 2205/5000 2206/6000 | 2504/4000 | 2506/6000 |

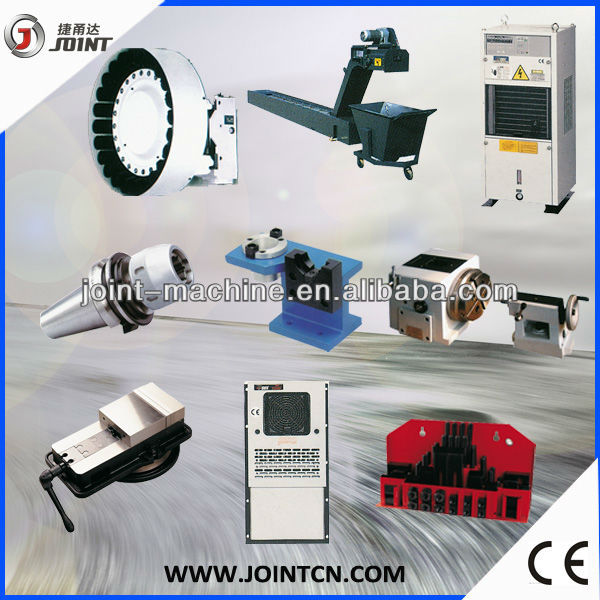

アクセサリー:
1. standard accessoires:
制御システム
電子ハンドホイール
カバー
自動潤滑のスライドウェイ
クーラントシステム
取扱説明書のマシン
取扱説明書の制御システム
切削液とフィルターシステム
ステンレス鋼カバーのスライドウェイ
アラームライトトラブルランプ
ハンマーバランス
ツールとツールボックス
2. optionalアクセサリー:
フライスチャックとツールのロックを解除
アームタイプまたは傘型ツールマガジン
自動チップコンベア
オイルクーラント
を第四軸nc分割ヘッドまたはロータリーテーブル
熱交換器
