| 電圧: | 380ボルト50 ｈｚ 3phまたは交渉 | 原産地: | 中国(本土) | 銘柄: | longshan | モデル番号: | xh | 重量: | 交渉 | 力(W): | 交渉 | タイプ: | ガントリー | 保証: | 1年通常動作時 | 条件: | 新しい | 認証: | iso9001: 2008 | 次元(L*W*H): | 交渉 | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため |
包装
| 包装: | 合板ケース |
特徴:
1。基本的な部品で作られ鋳鉄で高品質&高強度,高圧成形用大型部品可能機で良い剛性,良いaseismicity &良い精度保持能力。

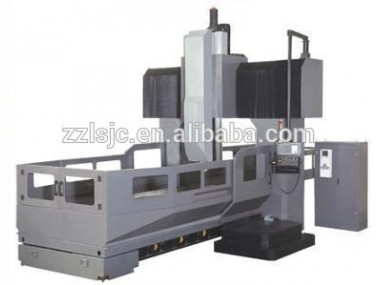

2. gantry型フレーム構造,モバイルテーブル,コンパクトな構造の全体のマシン,科学的レイアウト,エレガントな外観。
3。ヘビーデューティー線形ローリングガイドウェイで軸x/yでadvangeの大きな負荷,高精度。ハードリニアガイドウェイでz,自己ポイズシステムのsymmeticalダブルオイルシリンダーでスピンドルボックス保証剛性&精度の送りでz。
4. famous高速スピンドルユニット,速度変更機構のそれに適合強い切断で低速。
5. widely細かい加工でなどの産業成形業界,自動車業界,航空宇宙産業,エンジン業界,梱包業界,テキスタイル業界など。フィット用加工要件上手順などフライス,ボーリング,掘削,タッピング,など。
仕様 | XH2216 | XH3216 | XH3220 | XH4220 | |
旅行 | x×y×z (ミリメートル) | 2200 × 1600 × 710 | 3200 × 1600 × 710 | 3200 × 2000 × 1060 | 4200 × 2000 × 1060 |
距離 | 主軸端にテーブル表面(ミリメートル) | 200-910 | 200-910 | 200-1260 | 200-1260 |
スピンドルセンターに列(ミリメートル) | 432 | 432 | 432 | 432 | |
間列(ミリメートル) | 1630 | 1630 | 2000 | 2000 | |
テーブル | サイズ(l×wミリメートル) | 2000 × 1250 | 3000 × 1250 | 3000 × 1600 | 4000 × 1600 |
t-スロットサイズ(ワット。×q。×d。ミリメートル) | 22 × 7 × 180 | 22 × 7 × 180 | 22 × 9 × 180 | 22 × 9 × 180 | |
max. load (キロ) | 5000 | 6000 | 7000 | 8000 | |
スピンドル | テーパー | bt50 | bt50 | bt50 | bt50 |
速度(rpm) | 50-6000 (標準) 50-3000 (重い) | 50-6000 (標準) 50-3000 (重い) | 50-6000 (標準) 50-3000 (重い) | 50-6000 (標準) 50-3000 (重い) | |
電源(kw) | 15/18 | 15/18 | 15/18 | 15/18 | |
フィード | 高速移動速度のx/y (メートル/分) | 15 | 15 | 15 | 15 |
高速移動速度のz (メートル/分) | 10 | 10 | 10 | 10 | |
切削送り速度(ミリメートル/分) | 1-4000 | 1-4000 | 1-4000 | 1-4000 | |
精密 | 位置精度(ミリメートル) | x: 0.032 y: 0.028 z: 0.023 | x: 0.032 y: 0.028 z: 0.023 | x: 0.032 y: 0.028 z: 0.023 | x: 0.032 y: 0.028 z: 0.023 |
往復位置精度(ミリメートル) | x: 0.016 y: 0.014 z: 0.011 | x: 0.016 y: 0.014 z: 0.011 | x: 0.016 y: 0.014 z: 0.011 | x: 0.016 y: 0.014 z: 0.011 | |
他の人 | 圧力(mpa) | 0.65 | 0.65 | 0.65 | 0.65 |
電源容量(kva) | 50 | 50 | 60 | 60 | |
寸法(l × w × h m) | 5.6 × 3.5 × 3.8 | 6.6 × 3.5 × 3.8 | 9.5 × 3.9 × 4.2 | 10.5 × 3.9 × 4.2 | |
