| 電圧: | 380ボルト/220ボルト/415ボルト | 原産地: | 中国(本土) | 銘柄: | tzhising | モデル番号: | XHS7145 | 重量: | 3500キログラム | 力(W): | 5500/7500 | タイプ: | 縦 | 保証: | 12ヶ月 | 条件: | 新しい | 認証: | ce、iso9001 | 次元(L*W*H): | 2500*2000*2450 | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため | タイトル: | 優れた品質4軸cncフライス盤でファナックコントローラ | 使用法: | 一般 | 制御モード: | プロファイルモデリング機 | 精密: | 精密 | 処理タイプ: | 金属 | cncフライステーブルサイズ: | 1000 × 450ミリメートル | 自動グレード: | 自動 | 色: | ホワイト&ダークグレー | 工作物と重量: | 大型機ツール |
包装
| 包装: | 優れた品質4軸cncフライス盤でファナックコントローラーパッキング:木製ケース |
4軸cncフライス盤
で次の仕様:
仕様 | ユニット | XHS7145 | XH7145A | XK7145A |
x軸旅行 | ミリメートル | 600 | 600 | 700 |
y-軸旅行 | ミリメートル | 450 | 450 | 450 |
z軸旅行 | ミリメートル | 500 | 500 | 500 |
主軸端にテーブル | ミリメートル | 130-630 | 120-620 | 120-620 |
スピンドルセンターに列ガイド-ウェイ顔 | ミリメートル | 485 | 460 | 460 |
高速送りのx、y軸 | ミリメートル/分 | 24000 | 12000 | 12000 |
高速送りのz軸 | ミリメートル/分 | 18000 | 10000 | 10000 |
送り速度 | ミリメートル/分 | 1-5000 | 1-5000 | 1-5000 |
サイズのテーブル | ミリメートル | 1000 × 450 | 1000 × 450 | 1000 × 450 |
max. loading容量のテーブル | キロ | 600 | 600 | 600 |
t-スロット番号/幅/距離のテーブル |
| 3/18/160 | 5/18/80 | 5/18/80 |
スピンドルマックス。速度 | r/min | 8000 | 8000 | 8000 |
メインモータ定格電力 | kw | 5.5/7.5 | 5.5/7.5 | 5.5/7.5 |
スピンドル鼻テーパー |
| bt40 | bt40 | bt40 |
マックス。直径のツール | ミリメートル | Φ80/& φ。130 | Φ80/& φ。130 |
|
マックス。長さのツール | ミリメートル | 300 | 300 |
|
マックス。重量のツール | キロ | 6 | 6 | 6 |
位置決め精度 | ミリメートル | 0.025 (8gb) 0.016 (リアル) | 0.025 (8gb) 0.016 (リアル) | 0.05 (8gb) 0.02 (リアル) |
位置決め精度 | ミリメートル | 0.015 (8gb) 0.008 (リアル) | 0.015 (8gb) 0.001 (リアル) | 0.02 (8gb) 0.012 (リアル) |
空気圧プレス | mpa | 0.6 | 0.06 | 0.6 |
nw | キロ | 3500 | 3500 | 3400 |
全体寸法 | ミリメートル | 2500 × 2000 × 2450 | 2500 × 2000 × 2450 | 2500 × 2000 × 2450 |
標準およびオプションアクセサリー用優れた品質4軸cncフライス盤でファナックコントローラ:
XH7145A: 3軸ブロックガイドウェイ。
ファナック大井メイト-md cncシステム。
高精度と高速スピンドルユニット(8000 rpm)。
傘型a.t.cで16ツール容量。
空気圧ツールクランプと解放するシステム。
分離型電子ハンドホイール。
間隔自動潤滑。
オプションのアクセサリ:
HNC-21/22MD、faunc大井mc、シーメンス802DSL、
GT-150 im、GSK-983 mまたはKND-1000M cncシステム、
enlengthのワークテーブル
1000×450× (XH7145A/XK7145A)。
を軸。
ラウンドプレートタイプ雑誌で24ツール。
空気の銃。

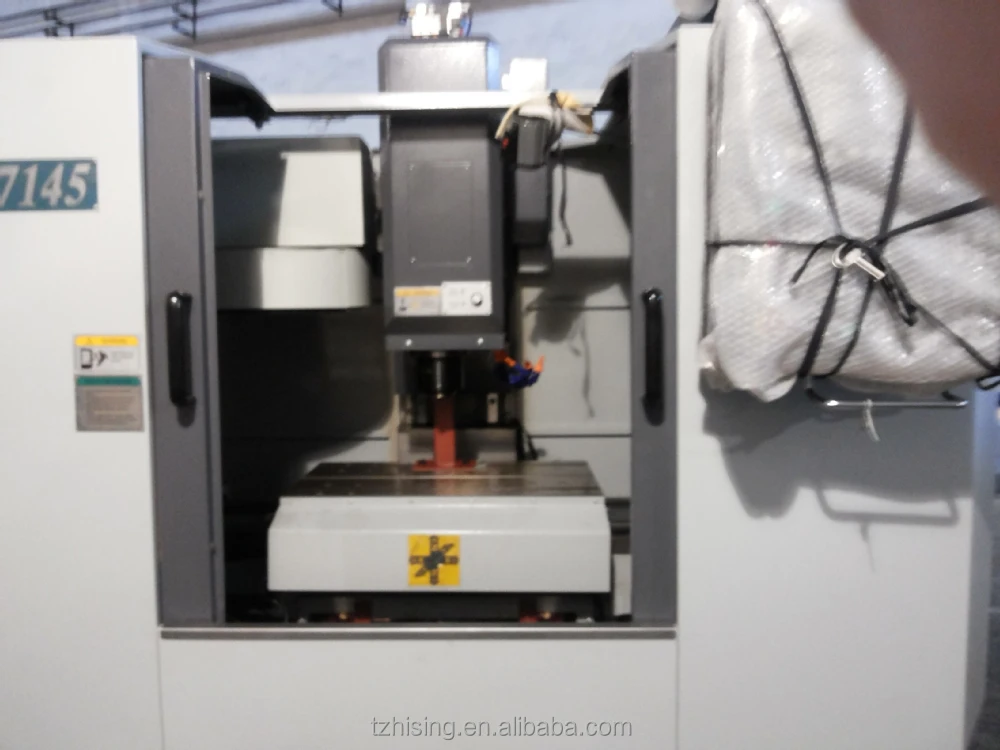

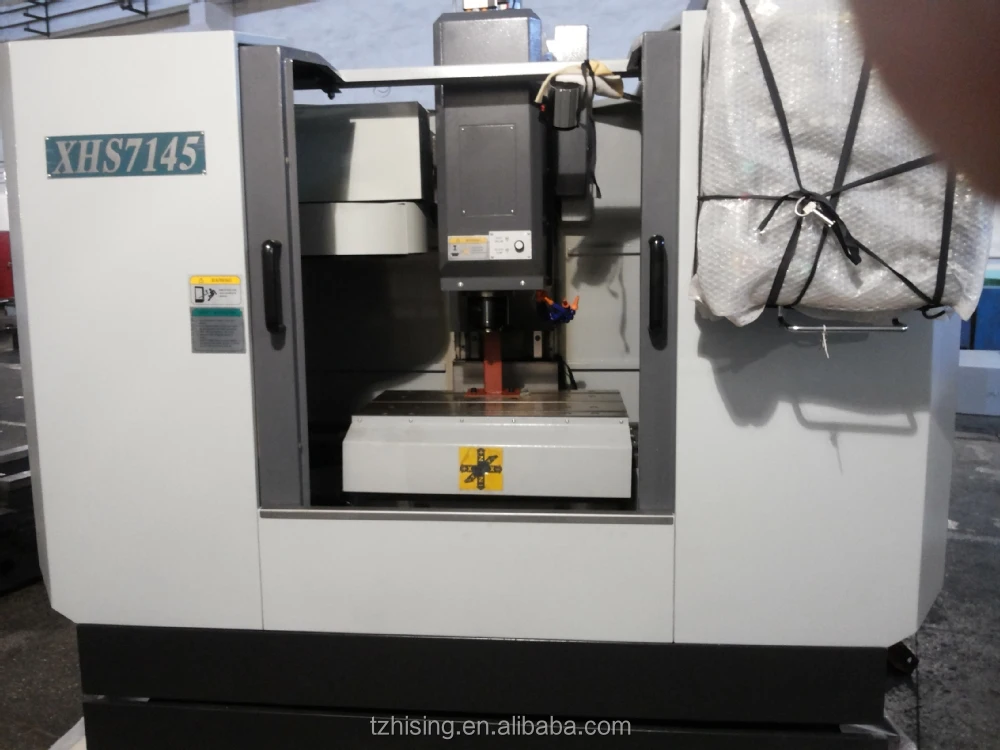

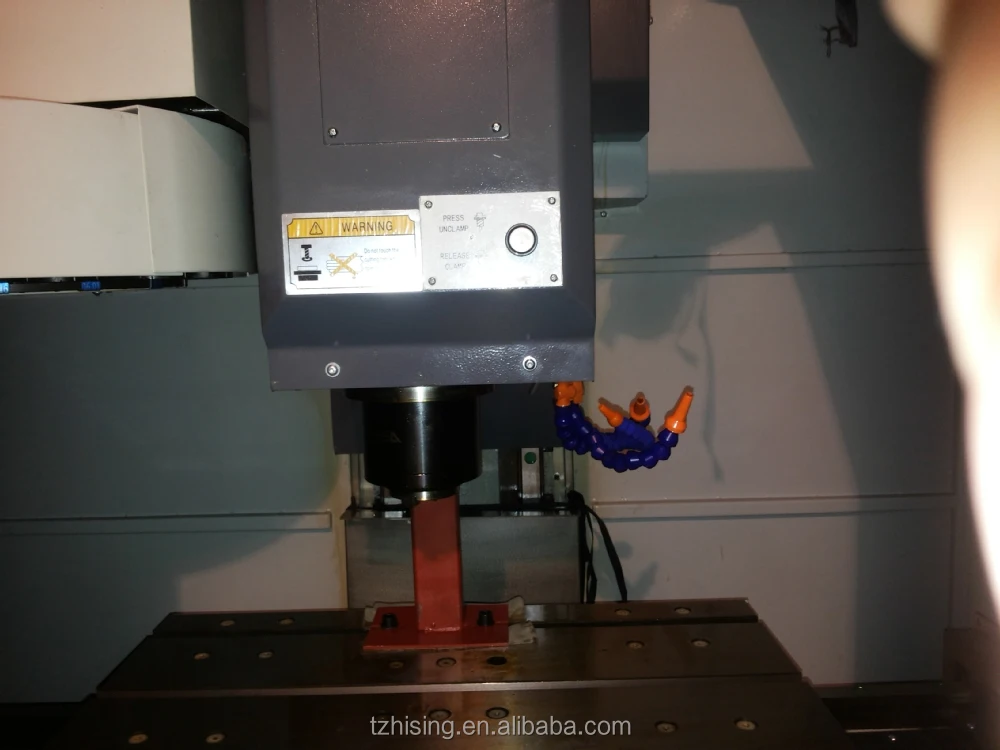

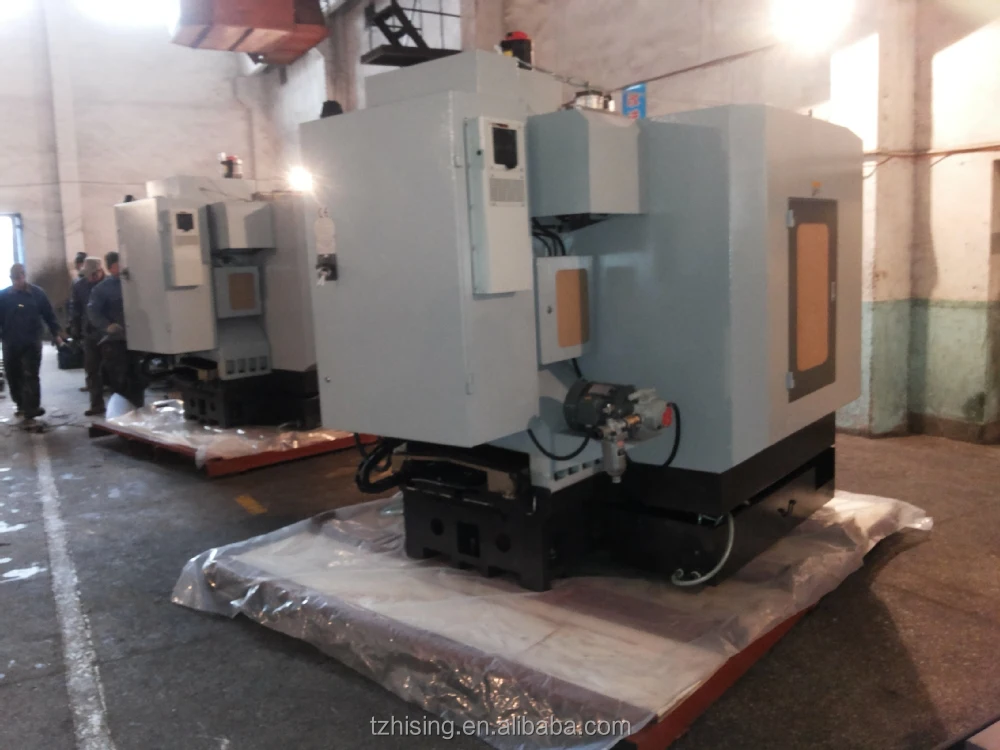

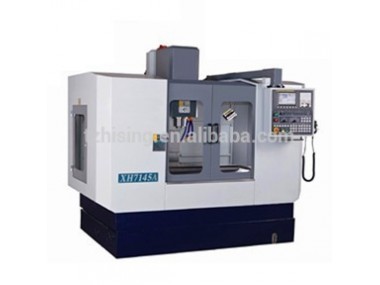

優れた品質4軸cncフライス盤でファナックコントローラで次の写真のためご参考:
