| 電圧: | 380v、 50hz、 3相 | 原産地: | 中国(本土) | 銘柄: | tnn | モデル番号: | Xhシリーズ/vmcシリーズ | 重量: | 2,500-18、 500キロ | 力(W): | 5.5k-18.5k | タイプ: | 縦 | 保証: | 1年 | 条件: | 新しい | 認証: | ce、 iso9001 | 次元(L*W*H): | モデルにより異なります | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため | X/y/zの旅: | (500- 1800)/( 320- 900)/( 400- 800) mm | 主軸端までテーブル: | 120-840mm | に主軸中心コラムガイド- ウェイ顔: | 460-1050mm | スピンドル速度: | 80-8000rpm | テーブルのサイズ: | 800320- 2000900mm | 最大。 積載重量: | 300-1600kg | 送り速度: | 1-5000mm/min | 迅速な送り速度: | 10000-15000mm/min | ツール番号: | 10から24ツール | 再- pisition精度( x/y/z): | 0.01/0.008/0.008ミリメートル |
包装
| 包装: | cnc垂直マシン センター に パック さ標準輸出木製ケース; ローディング で フィート または フィート コンテナ 、 20/フィート フラット ラック 。 |

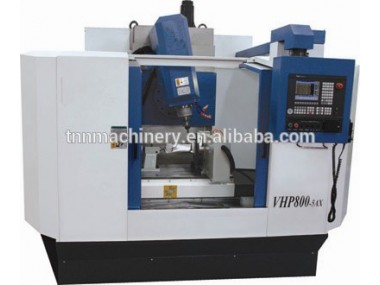

xh/vmc シリーズ高精度cnc垂直マシン センター
マシン センター
3-5軸
ce & iso9001
送料を変更部品
ツール と セット利用可能
製品の説明

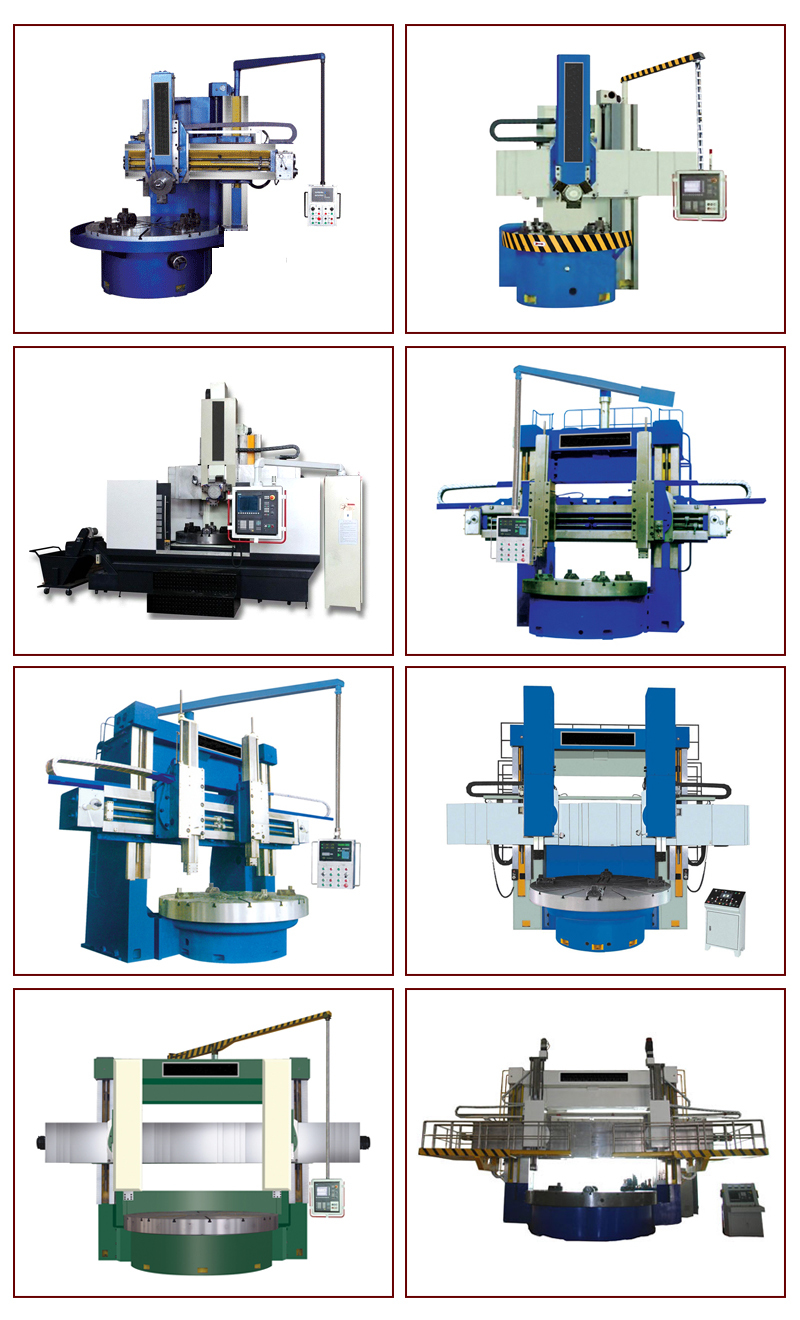

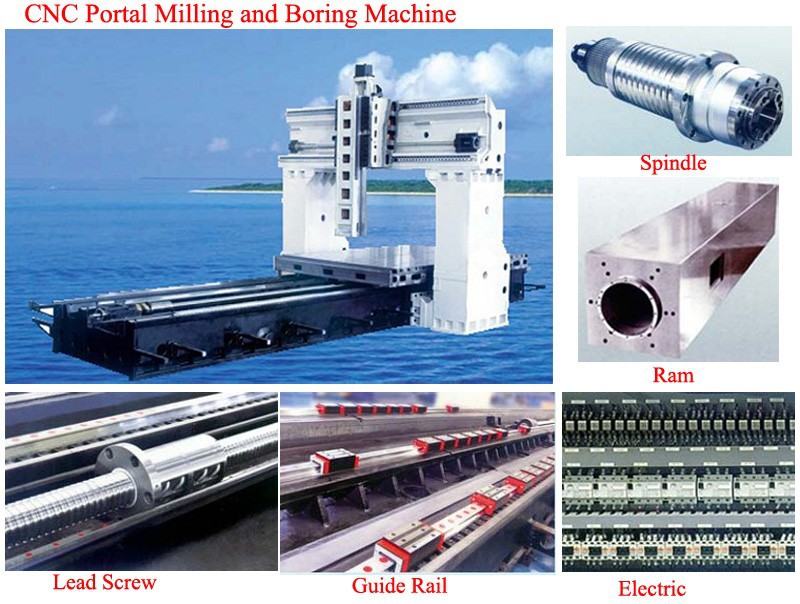

tnn ことsupply すべて の種類の cnc金属加工機械。 彼ら はを含む cnc旋盤機、 cnc フライス盤、 cnc垂直旋盤機、 cnc ターニング センター 、 cnc垂直マシン センター 、 cnc フライス と ボーリング マシン 、 cnc ヘビーデューティ水平/垂直旋盤機、 など 。
tnn垂直マシン センター範囲と基本的な技術的パラメータ:
no 。 | アイテム | ユニット | XH7132 | XH7145 | XHC715 | VMC850 | XH716B | XH718 | VHP800 (5軸) |
1 | x旅行 | ミリメートル | 500 | 700 | 1000 | 800 | 1000 | 1500 | 800 |
2 | y旅行 | ミリメートル | 320 | 450 | 500 | 500 | 600 | 800 | 450 |
3 | z旅行 | ミリメートル | 400 | 500 | 580 | 600 | 700 | 700 | 500 |
4 | スピンドルノーズ に テーブル | ミリメートル | 120-520 | 120-620 | 140-720 | 110-710 | 140-840 | 170-870 | 210-710 |
5 | スピンドル センター に列 ガイド-ウェイ顔 | ミリメートル | 360 | 460 | 520 | 560 | 630 | 800 | 620 |
6 | 迅速な送り の x 、 y軸 | ミリメートル/分 | 18000 | 12000 | 10000 | 15000 | 15000 | 15000 | 15000 |
7 | 迅速な送り の z軸 | ミリメートル/分 | 18000 | 10000 | 8000 | 12000 | 12000 | 12000 | 12000 |
8 | 送り スピード | ミリメートル/分 | 1-4000 | 1-5000 | 1-5000 | 1-5000 | 1-5000 | 1-5000 | 1-5000 |
9 | テーブル サイズ | ミリメートル | 800 × 320 | 1000 × 450 | 1600 × 500 | 1050 × 500 | 1300 × 600 | 1700 × 800 | 1210 × 570 |
10 | max. loading の テーブル | キロ | 300 | 600 | 600 | 600 | 800 | 1500 | 750 |
11 | t-スロット いいえ 。/幅/ ジ スタンス の テーブル |
| 3/14/100 | 5/18/80 | 5/18/80 | 5/18/90 | 5/18/100 | 5/22/135 | 3/18/150 |
12 | スピンドル マックス 。 スピード | rpm | 10000 | 8000 | 3200 | 8000 | 8000 | 6000 | 8000 |
13 | スピンドルノーズ テーパー | ミリメートル | bt30 | bt40 | bt50 | bt40 | bt40 | bt50 | bt40 |
14 | メイン モータ 定格電力 | kw | 3.7 | 5.5/7.5 | 11 | 11 | 11 | 15 | 7.5 |
15 | 位置決め精度 | ミリメートル | 0.012 | 0.016 | 0.025 | 0.025 | 0.025 | 0.025 | 0.025 |
16 | 再位置決め 精度 | ミリメートル | 0.008 | 0.01 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 |
17 | 空気圧プレス | mpa | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
18 | マックス 。 直径の ツール | ミリメートル | 100 | 80/130 | 152/200 | 80/130 | 80/130 | 127/150 | 80/130 |
19 | 重量 | キロ | 2500 | 3500 | 6700 | 5500 | 6600 | 13000 | 11000 |
20 | 全体的な 外形寸法 | ミリメートル | 1600 × 1840 x2110 | 2500 × 2000 x2450 | 3500 × 2450 x2400 | 2700 × 2060 x2030 | 3200 × 2480 x2960 | 4260 × 3250 x2940 | 2800 × 3200 x2600 |
生成物
当社の工作機械は主に国内および海外の顧客の工場。
