| 原産地: | 中国(本土) | 電圧: | 380/440v50hz | 銘柄: | fulltontech | モデル番号: | Ckf61シリーズ; ckf61mシリーズ; ckf61hシリーズ | 自動等級: | 自動 | 重量: | 工作物の最大負荷: 6- 8トン | 力(W): | キロワット30 | タイプ: | 横 | 認証: | Ce証明書;: 2008 | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため | 最高。 振動直径: | 2000ミリメートル | CNCまたはない: | CNC | 条件: | 新しい | 次元(L*W*H): | ワークサイズに依存してい | タイプ: | ckf横型旋盤 | 機械本体材料: | 高品位鋳鉄 | 納期: | 3- 4ヶ月 | 保証: | 1年間 | 機能: | 旋削; 切断; スレッディング | 色: | のクライアントの嗜好に応じて | 支払条件: | 100％l/一目でc/とのtt40％頭金 | 取引条件: | フォブ、 cif | パッケージ: | 燻蒸木材ボックス |
包装
| 包装: | fulltontech中国工場ヘビーデューティcnc金属旋削ckf水平旋盤:燻蒸木箱にロード容器、適切なためシーウェイと鉄道輸送。 |

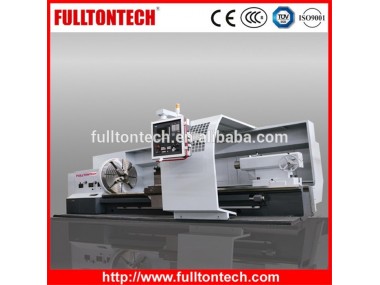

fulltontech中国工場ヘビーデューティcnc金属旋削ckf水平旋盤
1。マシン仕様
| マシン仕様 | ユニット | CKF61100 | CKF61125 |
| マックス。スイング径。のワーク以上のベッド | ミリメートル | 1000 | 1250 |
| マックス。スイングdia. overキャリッジ | ミリメートル | 630 | 830 |
| マックス。重量の工作物 | トン | 8 | |
| チャンク径。 | ミリメートル | 1000 | |
| マックス。長さの工作物 | ミリメートル | 1000-23000 | |
| 幅のガイド | ミリメートル | 755 | |
| ガイドウェイタイプ | 二つのガイド | ||
| 電気タレット | 4体位-垂直 6体位-水平
| ||
| 手順用スピンドル速度 | 範囲 | 4範囲 | |
| 範囲のスピンドル速度 | rpm | 2-300 | |
| dia。のスピンドルボア | ミリメートル | 100 | |
| テーパーのスピンドル穴 | 1:20 | ||
| スピンドルノーズ | c15 | ||
| 移動距離の心押し台スリーブ | ミリメートル | 300 | |
| dia。の心押し台スリーブ | ミリメートル | 160 | |
| 急速トラベル速度のテールストック | ミリメートル/分 | - | |
| 主駆動モーター | kw | 30 | |
1.2 CKF-Mシリーズ:
| マシン仕様 | ユニット | CKF61125M | CKF61140M | CKF61160M |
| マックス。スイング径。のワークピース以上のベッド | ミリメートル | 1250 | 1400 | 1600 |
| マックス。スイングdia. overキャリッジ | ミリメートル | 880 | 1050 | 1250 |
| マックス。重量の工作物 | トン | 10 | ||
| マックス。長さの工作物 | ミリメートル | 3000-18000 | ||
| 幅のベッド | ミリメートル | 970 | ||
| マックス旅行のツールでx軸 | 675 | 750 | 850 | |
| 電気タレット | 4位置(op: 6位置)
| |||
| 手順用スピンドル速度 | 範囲 | 4範囲 | ||
| 範囲のスピンドル速度 | rpm | 2-300r/分(4手順。可変で各範囲) | ||
| dia。のスピンドルボア | ミリメートル | 100 | ||
| 迅速な送り速度 | ミリメートル/分 | x: 4000ミリメートル/分; z: 6000ミリメートル/分 | ||
| 主駆動モーター | kw | 30 | ||
| cncシステム | シーメンス/ファナック | |||
1.3 CKF61-Hシリーズ:
| 仕様 | CKF61160H | CKF61180H | CKF61200H |
| 最大スイング径。以上のベッド | 1600ミリメートル | 1800ミリメートル | 2000ミリメートル |
| masスイングdia. overキャリッジ | 1250ミリメートル | 1450ミリメートル | 1650ミリメートル |
| 距離間センター | 3000〜24000ミリメートル | ||
| 負荷容量中心間の | 18トン | ||
| ベッド幅 | 1100ミリメートル | ||
| スピンドルボア | 100ミリメートル | ||
| マックス旅行のtoolpostでx軸 | 850ミリメートル | 950ミリメートル | 1050ミリメートル |
| スピンドル速度範囲 | 0.6-180r/分(2手順、可変で各範囲) | ||
| タレット | 電気タレット-4位置(op: 6位置) | ||
| dia。のtaolstockスリーブ | 240ミリメートル | ||
| 迅速な送り速度 | x: 4000ミリメートル/分; z: 6000ミリメートル/分 | ||
| メインモータ | 30 kw | ||
| cncシステム | シーメンス/ファナック | ||
2。メイン購入部品リスト
no。 | アイテム | 仕様 | サプライヤー |
1 | nc制御 | sinumerik 802d sl s2 | シーメンス |
2 | x/z軸サーボモータ | 1FK7100-18N.m/1FK7101-20N.m | シーメンス |
3 | メインモータ | YP-50-30-4 | senlima上海 |
4 | 周波数コンバータ | CIMR-G7A4030 | 安川 |
5 | ボールねじのx軸 | Φ40×10 | 南京gongyi |
6 | ボールねじのz軸 | Φ80×10 | 南京gongyi |
7 | 4ポジション電気刃物 | AK23320 | huanqiu煙台 |
8 | スピンドルベアリング | C3182126 | nsk |
C3182140M | nsk | ||
C8134 | nsk | ||
9 | centrailzed潤滑ユニット | 象山中国 | |
10 | 電気部品にキャビネット | ce | abbまたはシュナイダー |
3. machine標準付属品とツールキット
no。 | アイテム | スペック。 | 数量 |
1 | 四顎チャック | Φ1000mm | 1セット |
2 | 定常残り | Φ50〜470ミリメートル | 1セット |
3 | センター | m6。S77-1 | 2ピース |
4 | スパナの四顎チャック | 1ピース | |
5 | 基礎ボルトとナット | 1セット | |
6 | 調節可能なパッド | 1セット | |
7 | オイルガン | 1ピース | |
8 | ツールキット | 1セット |

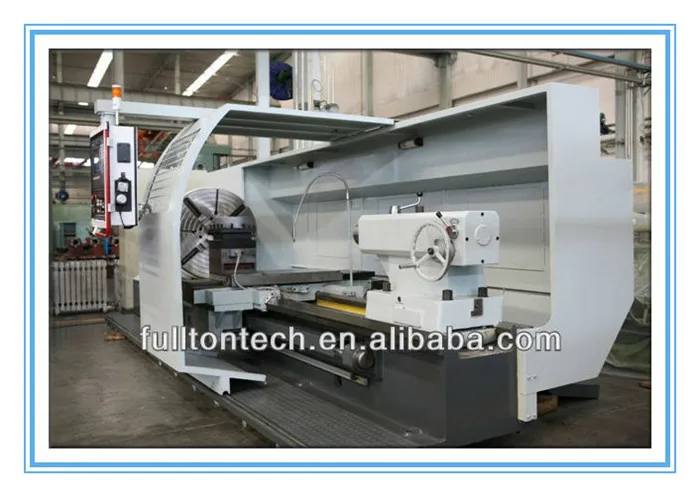

2。写真の主要部品:
