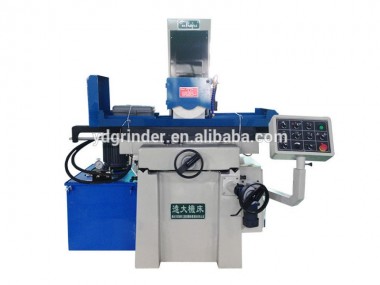

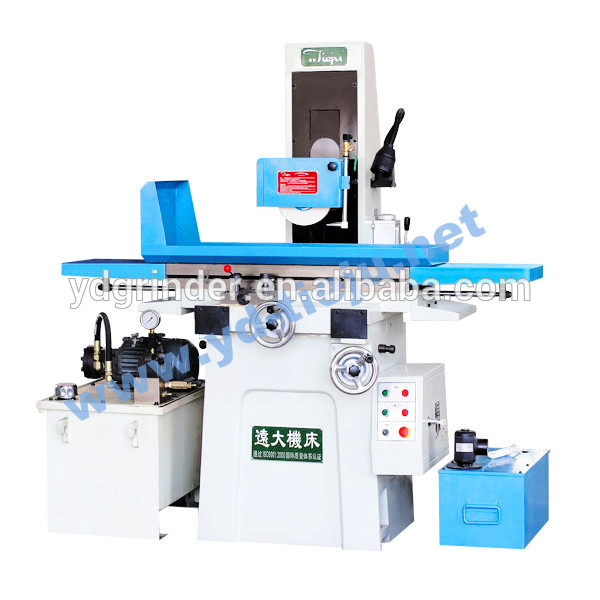

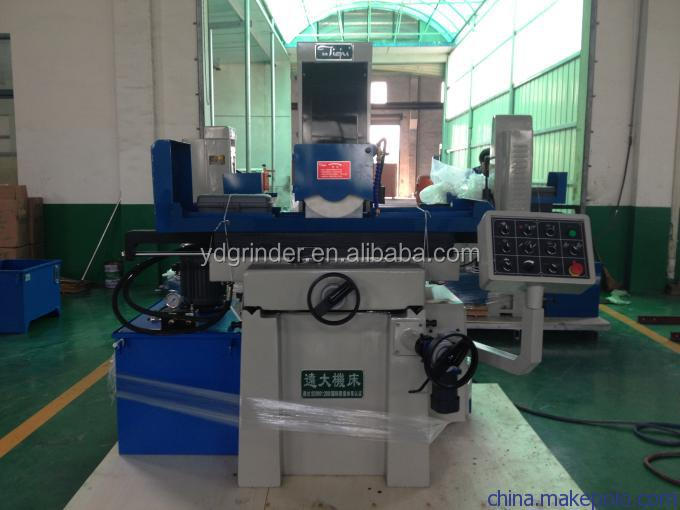

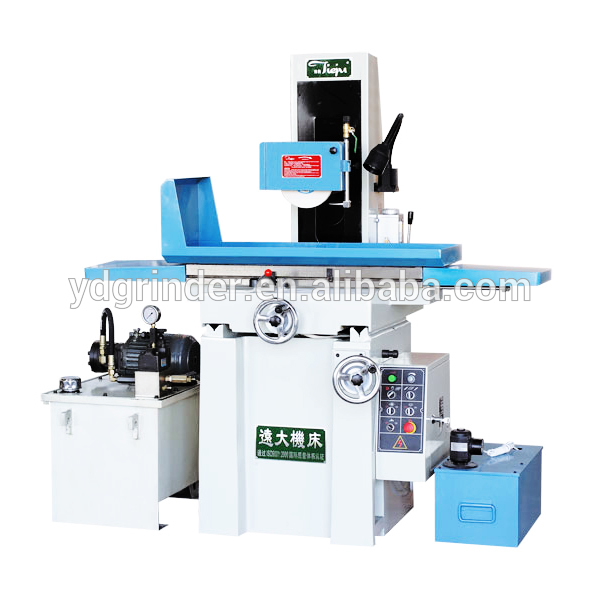

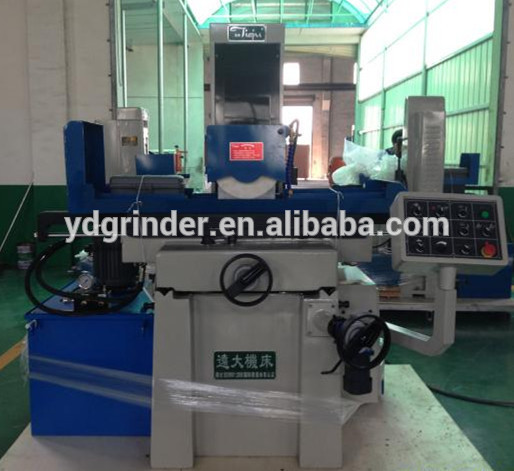

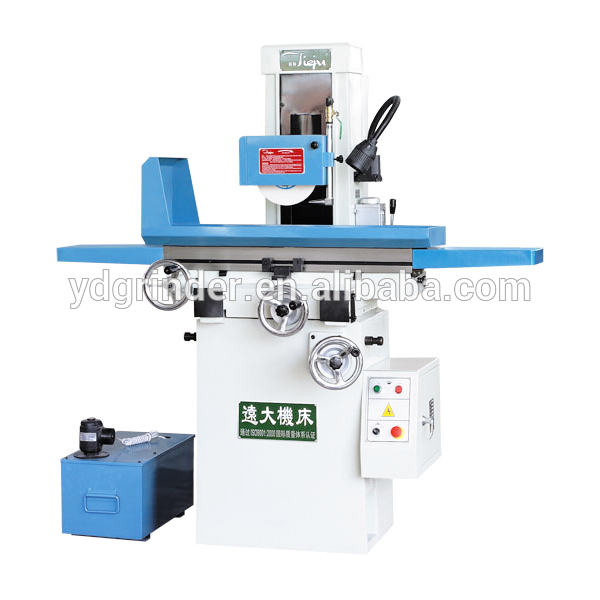

モデル

MY1230

作業テーブル

テーブルサイズ(l×ワット)

ミリメートル

750 × 300

マックス動きの作業テーブル(l×ワット)

ミリメートル

780 × 320

t-スロット(number×width)

ミリメートル

1 × 14

砥石

最大距離からスピンドルセンターにテーブル表面

ミリメートル

520

ホイールサイズ(外側diameter×width×inner直径)

ミリメートル

&ピピ; 300×30×Φ76。2

ホイールスピード

50 ｈｚ

r/min

1450

60 ｈｚ

1680

フィード量

縦速度の作業テーブル

m/min

3-20

クロスフィード(フロントとリア)上ハンドル

連続して(無段変速)

ミリメートル/分

600

断続的(無段変速)

ミリメートル/回

0-6

回転あたり

ミリメートル

4.0

あたり卒業

ミリメートル

0.02

垂直(上下)フィード上ハンドル

回転あたり

ミリメートル

2.0

あたり卒業

ミリメートル

0.01

スピードの縦フィード

ミリメートル/分

360

モータ電源

スピンドルモータ

kw

2.2

冷却水ポンプモータ

ワット

40

昇降モータ

ワット

120

油圧システム

油圧モータ

kw

2.2

作動圧力

mpa

4

オイルタンク容量

l

100

最大流量

l/分

20

作業精度

を並列の作業表面にベースレベル

ミリメートル

300: 0.005

表面粗さ

μ m

Ra0.32

重量

ネット

キロ

1450

gross

キロ

1550

全体寸法(l × w × h)

ミリメートル

1960 × 1480 × 1850

をパッケージ寸法(l × w × h)

ミリメートル

2000 × 1640 × 2020
