| 原産地: | 中国(本土) | 銘柄: | greatwallなど | モデル番号: | gkw28125 | タイプ: | 普遍的 | CNCまたはない: | CNC | 条件: | 新しい |
包装
| 包装: | 輸出に適した |
--- 主の特性機----

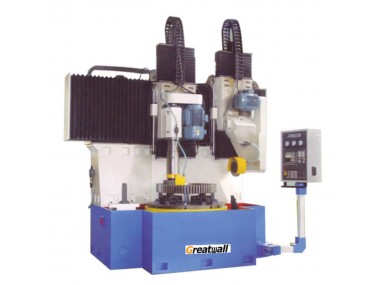

フォーフォー1gkw28125リンケージcnc軸垂直グラインダー、 シーメンス840dを用いた制御システム、 内側の穴に固定具を研削、 円筒、 円錐形、 エンド、 複数の穴の特殊な表面とは、 様々な。
2.マシンが採用ダブルヘッド構造、 要件に応じての機械加工部品、 が選ぶことができる2垂直研削ヘッド; 垂直研削ヘッド、 水平エンドミル研削ヘッド; 垂直研削ヘッド、 研削と他の発電水平レイアウト。 垂直、 水平かつ高精度に研削は可変周波数の速度調整。
3.高精度でガイドレール、 スイス高耐振性のシュナイダー、 ベルクローラガイド。
4.工作物スピンドル軸方向支持。 ラジアルベアリングは輸入された高精度ベアリング、 可変周波数の速度調整。
5.研削往復油圧圧力バランスフレームを採用してい。 を研削するためにフレームを& plusmn; 15・度; 回転角度、 長期に使用振動研削円錐形。
6.マシンボールねじロッドガイドウェイとによって潤滑システム。 ケーシングと密封保護。
7.が装備マシン標準t型溝ディスク、 オプションのマルチ極磁気チャックや特殊治具。
8.マシンのサイズを使用してコントロール一定の距離の研削、 一致させるオプションハイデン格子閉じた- ループ制御。
9.ベッドインテグラル、 トップ、 ベッドの周りにクーラントフラッシング、 床面蓄積破片の自由。
10。 装備achine一行で砥石ドレッサー、 オプションアーク砥石ドレッサー。
--- mainposeと範囲----
のために主に使用大型ディスクとスリーブタイプ、 ボックス型の部品を内孔、 円筒、 円錐形、 端面研削とオーバーサイズベアリング、 は軌道面研削。 表面研削を一度クランプ。 精密研削位置を確保し。 は、 工作機械の生産は、 新世代の高精度、 高効率。 マシンはのために特に適してギヤーボックス大型、 軸受リング、 生成のような。
----- 作業精度-----
| 平坦性を | 0.01ミリメートル |
| インナーの終わり、 外側の円直角度 | 0.015mm |
| 表面粗さ | Ra0.8・ムー; m |
| 内側、 アウターラウンド程度 | 0.006ミリメートル |
| 内側、 アウター度ラウンドの列 | 0.01ミリメートル |
| 内側、 外側の円表面粗さ | Ra0.4・ムー; m |
| 内側、 円筒、 同軸 | 0.008ミリメートル |
主な仕様とパラメータ--
| 研削最大深さ | 500mm |
| 最大径を研削 | 1600ミリメートル |
| 最大回転工作物の直径 | 1700ミリメートル |
| 研削面幅最大 | 600mm |
| ビームは左スライド旅行( x1軸) | 11500ミリメートル |
| ビームは右のスライド移動量( x2の軸) | 1150ミリメートル |
| 左研削ラック、 低い往復ストローク( z1軸) | 650ミリメートル |
| 適切な研削をラック、 低い往復ストローク( z2軸) | 650ミリメートル |
| 左、 砥石は右旋回角度 | ± 15・度; |
| 主軸回転数( 周波数) | 3~80r/min |
| X1,×2,z1,z2軸最大速度 | 10m/min |
| X1,×2,z1,z2軸方向の解像度 | 0.001ミリメートル |
| 最大ベアリングステージ | 4000kg |
| 総電力の工作機械 | 35キロワット |
| シェル幅コンセント | 1600ミリメートル |
| 機械の寸法 | 3600・回; 2100・回; 3400ミリメートル |
| 本機の重量 | 21000kg |
