| 電圧: | 220v | 原産地: | 中国(本土) | 銘柄: | mingxing | モデル番号: | y31125e | 重量: | 13.1kg | 力(W): | 17キロワット | タイプ: | ギヤ歯切り工具で切る機械 | CNCまたはない: | 正常 | 条件: | 新しい | 認証: | Iso9001; ce | 次元(L*W*H): | 3750*2040*2500mm | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため |
包装
| 包装: | 燻蒸木製梱包で |

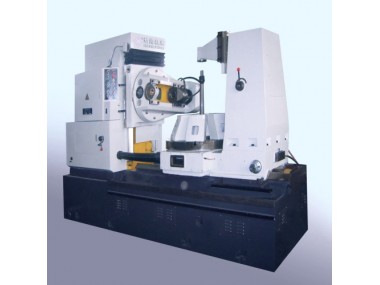

このマシンの性能、 機能
このマシンは、 適切な大きいバッチのために、 小ロットや円筒の単一の生産に拍車をかける、 はすば歯車、 ウォームホイール等とチェーンホイール。 プロセスとの連続セントの方法。
広いベッドがこの工作機械、 優れた剛性の特徴を有している、 高い強度と精度、 簡単な操作、 調整やメンテナンス等。 ウォームギア作業テーブルのインデキシングを採用してい正確なウォームホイール工作機械と特殊なワームロッド研削加工用ベッド、 ているインデックス確実に高精度。 ウォームホイール、 高さで作られた- 品質の銅の耐摩耗性高めている容量。
工作機械の鋳造部品の熱処理が処理され降水量と、 鋳造排除されている内部応力変形とうちとけ工作機械。 マシンベッドやコラム研削加工で処理され治療ガイドウェイは、 焼入れ後、 てがガイドウェイの硬さを表面と強化された容量の耐摩耗性。
の採用はドライブギアとシェービングを研削するためのプロセス、 ている伝送精度を確保されている。
仕様と主な技術パラメータ
弾性率最大ホブ盤 | 鋼 | ミリメートル12 |
鋳鉄 | ミリメートル16 | |
最大ワーク径処理する際にストレート歯歯車 | との後部の列 | 1000mm |
カラムリアせずに | ミリメートル1250 | |
最大ワーク幅処理する際にストレート歯歯車( 幅センター間で・ge; 200) | 450mmの | |
刃物スライドの最大の旅 | 470mm | |
カッター軸間の距離と作業テーブル | 最大 | 690mm |
最小 | ミリメートル220 | |
軸の間の距離はカッターと作業テーブル | 最大 | ミリメートル750 |
最小 | 100mm | |
スピンドルホール | モールステ6 | |
カッターの最大寸法 | 直径 | 260mm |
長さ | 300mm | |
変更可能ホブ盤センター軸の直径 | 27、 32、 40、ミリメートル50 | |
最大アキシャルムーブメントのカッター | ミリメートル100 | |
最大積載量の作業テーブル | 3トン | |
直径の作業テーブルウォームホイール/直径 | 1000mm/825mm | |
孔径の作業テーブル | ミリメートル220 | |
テーパ穴工作物のマンドレル | モールステ6 | |
度の主軸回転 | クラス7 | |
ロータリースピンドルの範囲 | R16-125/m | |
垂直度の送り速度 | クラス8 | |
送り速度範囲の垂直 | 0.39ミリメートル- 4.39回転/作業テーブル | |
垂直急速の移動速度のスライディングキャリッジ | 0.525m/min | |
手動回転速度の垂直スライディングキャリッジ | 0.63mm/r | |
仕事のスピード急速な移動テーブル | 0.47m/min | |
手動の精度ラジアルフェデレートの作業テーブル | ミリメートル0.02 | |
パワーと主電動機の定格速度を | キロワットn=111440r/m | |
パワーと急速モーターの定格速度を | キロワットn=31420r/m | |
パワーと急速モーターの定格速度を作業テーブルの | キロワットn=1.5940r/m | |
パワーとモーターの定格速度を、 油圧オイルポンプ | キロワットn=1.5940r/m | |
パワーとの定格速度をモーター電動ベッドのポンプ | キロワットn=0.42800r/m | |
マシン全体寸法( 長さ・回; 幅・回; 高さ) | 3750・回; 2040・回;2500mm | |
機械の重量 | 13トン | |
の安全保護装置をこのマシンという要件を満たしているタイプの安全保護技術jb110139-1999歯車ホブ盤。
この工作機械の精度
この工作機械の精度に従ったものである国家標準gb/t8064-1998。
加工精度の生産
ホブ盤ギアの精度に達し7クラスの国際基準
接続されている技術文書
取扱説明書、 パッキングリスト、 コンプライアンスの証明書、 組立図
アタッチメント
構成で示したアタッチメントの技術的要件を満たすy31125ホブ盤ギアの種類。
マシンの構成と重量主要部品の
1.主電動機、 yシリーズ11キロワット
2.電磁要素、 国内の有名なブランド;
3.油圧部品、 国内の有名なブランド;
4.機械ベッド、 11の部分、 4560kg
5.トランスミッションケース、 21部品、 320キロ
6.カラム、 31部品、 2750kg;
7.スライドプレート、 35部品、 410キロ;
8.刃物台、 51部品、 550キロ
9.作業テーブル、 61部品、 2935kg;
10。 リアの列、 71部品、 805kg;
11.調整ウェッジ、 8部; アンカーボルト、 8個
標準のコンポーネント
油圧部品 | 台湾朝天 |
電気部品 | chint |
ベアリング | zwz |
ギア | smtcl |
鋳鉄 | 国内トップブランド、 キャストjinhe |
スピンドル | 国内トップブランド、 xiで行われた、ngfan |
によって作られたドイツターボ- 加工機 | |
ワーム | 重慶で行われた |
