| 電圧: | 380v | 原産地: | 中国(本土) | 銘柄: | エクセル運 | モデル番号: | egs3610b | 重量: | 3500キロ | 力(W): | 15キロワット | タイプ: | ギヤ歯切り工具で切る機械 | CNCまたはない: | CNC | 条件: | 新しい | 認証: | iso9001 | 次元(L*W*H): | 237017501900ミリメートルxx | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため |
包装
| 包装: | 合板の例 |

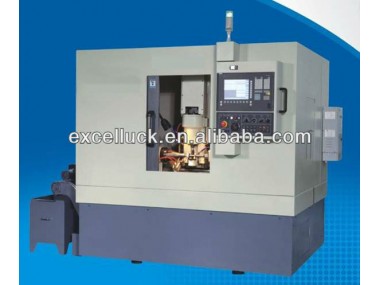

水平方向の高速歯車ホブ盤
主な特徴:
1,6軸制御、 リンケージ4軸、 cnc軸が6を:
軸、: シャフトスイベルホブ
B軸: スイベルホブスピンドル
C軸: テーブルスイベル
X軸: ラジアルフィード
Y軸: ホブシフト飼料
Z軸: 軸フィード
を4結合の軸は、: b、 c、 x、 z
2,電子ギアボックスを達成するためにギアラックと微分補償。
3,後方保護機能: の中断を行うときに電源や緊急の別の種類、保護のために同期して退避ナイフ。
4,障害診断のためのソフトウェアとアラームショー。
5,第二条に正確なカッター設定した後切断聞いて御馳走に初期ホブ盤、 アップの硬さにしhrc55・度;±2・度;.
7,インデキシングでは、 高精度、 に格差をなくす。
8,乾燥または湿式切削。
9,machingために高精度等級6( gb/t10095.1- 2008年)、 歯の表面の粗さra1.6以下・ムー;m。
標準装備
sinumerik840dcncシステム | ワーククランプ装置 | 開閉カバー |
10.4・rsquo; ・rsquo; カラー画面 | ・φ; 13ホブカッターセット | 定量的な潤滑装置 |
エアコンと電気制御ボックス | 油圧システム | 磁気チップコンベア |
インデックス軽い状況 | 冷却システム | アブソーバを装着 |
イルミネーションライト | リサイクル潤滑システム | インストールして調整するツール |
オプション機器
三菱電機m70vcncシステム | ワーククランプ装置 | ・φ; 16ホブカッターセット |
正確なスカイビングカッター設定 | オイルミストコレクタ( 湿式) | ・φ; 22ホブカッターセット |
機械的なequippmentバリ取り | 除塵装置( ドライ) | ・φ; 10ホブカッターセット |
補助ブラケット | 回転可能な指ぬき |
|
主な技術仕様
アイテム | ユニット | egs3610b |
最大ワーク径 | ミリメートル | 100 |
maxモジュール | ミリメートル | 2.5 |
最大軸方向旅行 | ミリメートル | 250 |
なし。 の歯 | 歯 | 2-999 |
最大直径と長さのホブ | ミリメートル | ×7060 |
ホブの最大径アーバ | ミリメートル | ・φ; 13 |
ホブの最大長さはシフト | ミリメートル | 70 |
ホブスピンドル回転速度b- 軸 | rpm | 3000 |
テーブル回転速度c- 軸 | rpm | 1000 |
X/z早送り速度 | ミリメートル/min | 5000 |
ホブヘッドスイベル | 度 | ±45 |
総電力のモーター | kva | 15 |
全体の寸法 | ミリメートル | ××190017502370 |
正味重量 | キロ | 3500 |
