| 原産地: | 中国(本土) | 銘柄: | cts | モデル番号: | 900-1030 | タイプ: | ギヤフライス盤 | CNCまたはない: | 正常 | 条件: | 新しい | モジュール: | m10 |
包装
| 包装: | 約2070*2130*1700ミリメートル |

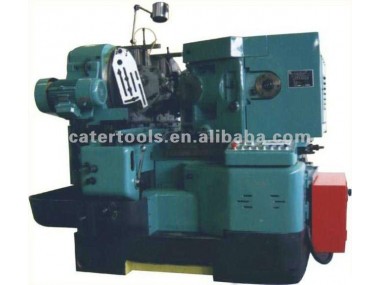

この二カッターヘッドタイプストレート傘歯車発生器900-1030は、一般機械基づく上のフラット-表面ギア生産理論を採用し拡張を意味するプロセスストレート傘歯車。それは適用可能に数量生産のストレート傘歯車分野での自動車、トラクター、工作機械や他の機械製造業界。
このマシンを採用している垂直ダブル駅レイアウト。をカッターヘッドはで大直径と良好な安定性。を歯車そのモジュールはで6ミリメートルcabを形成することが1時間に実質的な空白。
をマシンは2スイングテーブル、できる代わりに入る切断位置、できるペアの処理をギアペアと缶保存ワーク組み立て時間。
として主要切断点のカッターは設計され設定されるに凹面、をギアががカットは一種のドラムギア。この種の歯車を減らすことができ感性のギア位置誤差、改善を接触させるとノイズを低減。
を作業位置スイッチングによって行われます油圧と制御によるマニュアル。すべてはギア成形プロセスによって行われている自動除くを手動工作物のロード。をマシンは非常に自動、便利で操作安全で信頼性。
マックス。工作物直径(関連にギア比):
ギア比 | ピニオン | メインギア |
5:1 | 52ミリメートル | 238ミリメートル(で特別なフィクス260ミリメートル) |
4:1 | 63ミリメートル | 238ミリメートル(で特別なフィクス252ミリメートル) |
3:1 | 82ミリメートル | 238ミリメートル(で特別なフィクス246ミリメートル) |
2:1 | 116ミリメートル | 232ミリメートル |
1:1 | 185ミリメートル | 185ミリメートル |
モジュール: 1.5-10ミリメートル
範囲のピッチコーン角: 9°25 &プライム。-80°35 &プライム。
ミン。歯数:私は工作物7; ii工作物10
マックス。歯数: 80
マックス。歯幅: 60ミリメートル
マックス。ピッチコーン距離: 130ミリメートル
カッターヘッドスピード: 25 rpmと32 rpm
ワン歯成形時間: 5-53 s
油圧モータ: 3kw
cutterheadモーター: 3kw
ii位置スイングモーター: 3kw
iii位置スイングモーター: 3kw
冷却水ポンプモータ: 0.25kw
全体寸法: 2070 × 2130 × 1700ミリメートル
machien重量: 7500キログラム
