ツールのメインマシンの用途目的、 範囲:

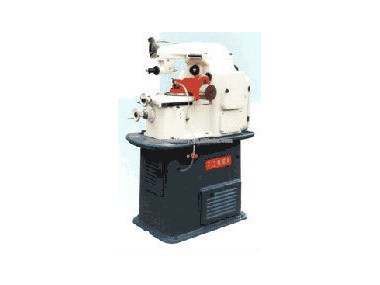

水平1.1yg3612高精度歯車ホブ盤は、 加工のために主に使用高精度と小さな弾性率平歯車、 はすば歯車、 ウォームギア。
1.2高の利用精密ホブ、 仕様とリーズナブルな切削、 処理することができ5レベル確度( gb2362- 90係数ステンレス1mm未満またはgb10095-88弾性率よりも大きい、 1に等しく) の円筒平歯車、 表面粗さは〜。
1.3高の利用精密ホブ、 仕様とリーズナブルな切削、 処理することができ6レベル確度( gb2362- 90係数ステンレス1mm未満またはgb10095-88弾性率よりも大きい、 1に等しく) のヘリカルギア、 表面粗さ。
マシニングの使用1.4ラジアル方式でウォームホイール、 使用した高精密ホブ、 仕様とリーズナブルな切削、 を達成することができ平歯車をかなり正確。
特別な1.5の使用をベベルギアのアクセサリーをご注文( f01a) することができ歯の高さのカット傘歯車。
特注品を使用して1.6タンジェンシャルワームの添付ファイル( f02) することができ接線フィードワームホブ盤、 精度レベル確度7に到達することができ( 未満1gb10089-88gb10227-88弾性率または弾性率よりも大きい、 または等しい対1)。
1.7マシンの組み合わせを交換、 さまざまなスルーギア、 歯数範囲に加工することができるから4006歯、 ホブヘッド回転角度はプラスマイナス90度。 マシンの利点を持って簡単な操作、 便利な調整、 を介して高速クランピング機構がインストールされている特注品( f03)、 急速な部品の組立、 分解を実現することができる。
1.8広く使用することができるこのマシンが小さいために各種精密歯車加工オートバイ弾性率、 計測器とメーター、 電動おもちゃ、 フィッシングギア、 その他の産業の。 |
| |
| シリアル番号 | プロジェクト | yg3612 | 会社 | | 1 | ストレート歯直径最大加工円筒歯車 | 125 | ミリメートル | | 2 | 最大処理モジュール | 銅 | 1.5 | ミリメートル | | 鋼 | 1 | ミリメートル | | 3 | キャリッジの最大の旅 | 125 | ミリメートル | | 4 | 加工ギア数字の範囲 | 6-400 | 歯 | | 5 | ホブヘッド角度回転させることができ | プラスマイナス90度 | - | | 6 | ホブの最大直径 | 55 | ミリメートル | | 7 | 軸径ホブ | 8,10、 13、 16、 22 | ミリメートル | | 8 | ホブ速度 | 90120150180210240300、
3604204806007203401200 | R/min | | 9 | 工作物当たり送り革命 | 0.05、 0.1,0.2,0.3,0.4,
0.5,0.6,0.8,1.0,1.5 | Mm/r | | 10 |
モーター | パワー | 0.75 | キロワット | | 速度 | 1410 | R/min | | 11 | 次元の工作機械 | ××64014951065 | ミリメートル | | 12 | 本機の重量 | 860について | キロ |
|
|
|
