| 電圧: | 380ボルト/ 50 ｈｚ | 原産地: | 中国(本土) | モデル番号: | ZH-CNCYK3610A | 重量: | 3200kgs | 力(W): | 15kw | タイプ: | ギヤ歯切り工具で切る機械 | CNCまたはない: | CNC | 条件: | 新しい | 認証: | iso9001 | 次元(L*W*H): | 2270*1450*1900 | 提供される売り上げ後のサービス: | 提供される海外サービス無し | アイテムno。: | ZH-CNCYK3610A | タイプ: | ホブ盤 | を最大ワーク直径: | 120ミリメートル | マックスモジュール: | 2.5ミリメートル | マックスアキシャル旅行: | 170ミリメートル | 番号の歯: | 2-999teeth | カスタマイズされた: | 利用可能 | 重量: | 3200キログラム |
包装
| 包装: | 輸出標準パッケージ |
1。製品の特徴

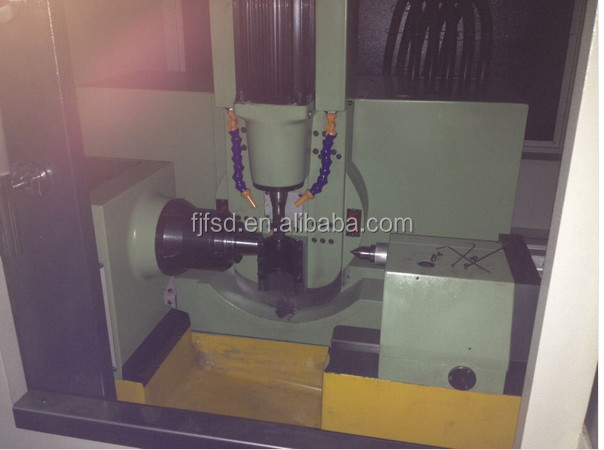

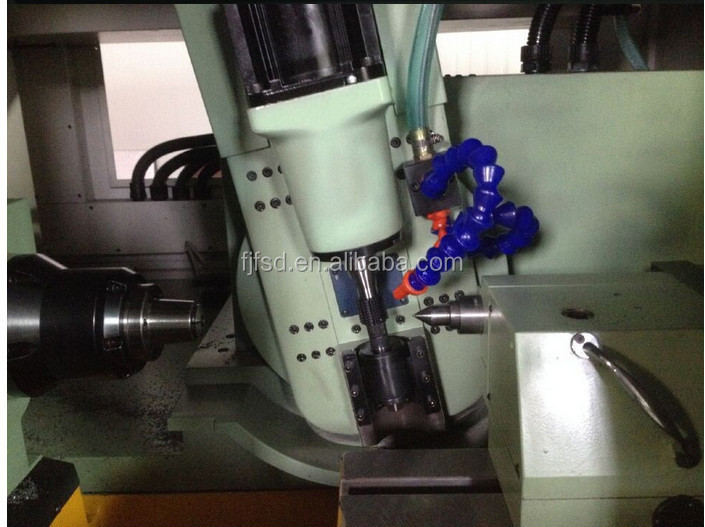

1)は工作機械は7軸で4リンケージ、セブンcnc軸で構成されて:
b-回転運動のホブスピンドル
c-回転運動のヘッドストックスピンドル(回転のワークピース)
x-アキシャルフィードモーション
y-ラジアルフィードモーション
z-接線フィードモーション(チャネリングカッター動き)
四カップル軸: b軸、c軸、x軸、z、軸
2)自動ローディング/アップロード
3)適用電子ギアボックス( egb)を実現するサブ歯と微分補償動き。
4) rewind保護機能:に停電の場合または障害が発生、プレスを緊急停止、 同期 rewindをカッターバックオフ、回避するように破壊をカッターとセーフガードを工作機械。
5)で故障診断とアラーム表示機能。
6)二次切断と自動工具プリセット機能:後粗化燃焼熱い治療の歯車、 二次処理に硬化歯表面では精密加工硬度hrc55 ±2°;7)はヘッドストック適用精密歯車対を満たすために高速かつ高精度卒業、 とは、バックラッシュエリミネーター;
8)でドライ/ウェット切断機能、 可能速度乾式切削;
9)を処理精密精度に達することができるクラス6でgb/T10095.1-2008、と粗のギア表面はRa1.6
2。機能紹介

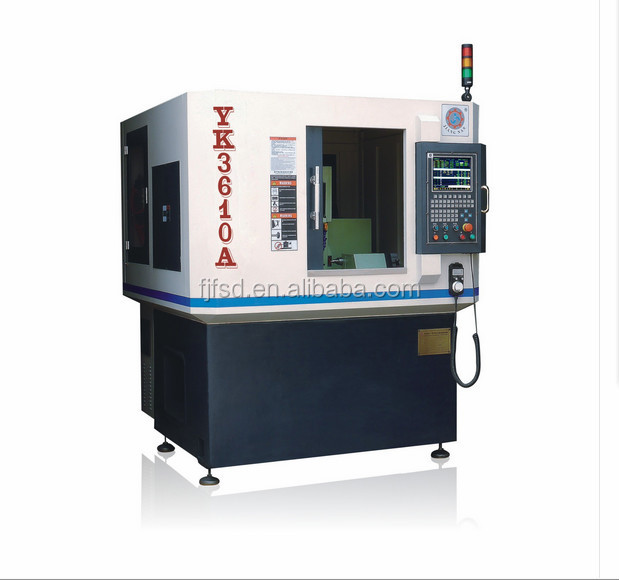

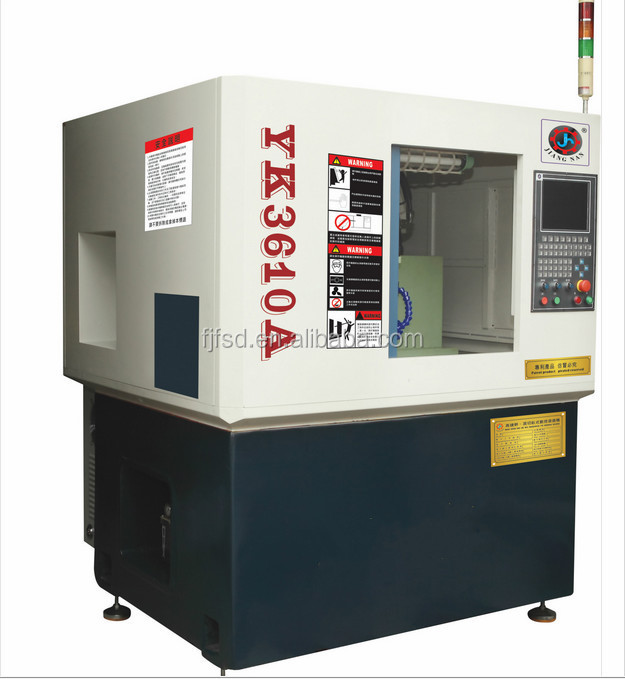

モデルYk3610 cnc高速ドライ/ウェット切削横型ギアhobber採用し生成方法に を実現するサブ歯と微分補償動きによって適用する電子ギアボックス( egb)機能でcnc システムので ように満たすことが処理の円筒歯車、ヘリカルギア、戴冠歯車、ウォームホイールとスプライン歯車 。を工作機械は、高速cncギアhobber、に特に適し質量処理の小さな モジュール歯車で分野など楽器/メートル製造業界、自動車/オートバイ業界、マイクロ減速 業界とアーム/防衛業界。
3。パラメータ
タイプ | ホブ盤 |
を最大ワーク直径 | 120ミリメートル |
マックスモジュール | 2.5ミリメートル |
マックスアキシャル旅行 | 170ミリメートル |
番号の歯 | 2-999teeth |
マックスdiamter ×長さのホブ | 60*70ミリメートル |
マックスdiamterのホブarbo | 13ミリメートル |
最大長のホブシフト | 40ミリメートル |
| ホブスピンドル回転速度b-軸 | 1500 (3000) rpm |
| テーブル回転速度c-軸 | 1000 rpm |
| x/z急速トラバース速度 | 5000ミリメートル/分 |
| ホブヘッドスイベル | ° |
| 総電力のモーター | 12kw |
| 全体寸法 | 2270*1450*1900ミリメートル |
| マシンの重量 | 3200kgs |
