原産地: | 中国(本土) | 銘柄: | puyuan | モデル番号: | 500L/1000L/2000L ...... 5000L | タイプ: | アイスクリームの機械類 | 処理: | ミキサー | 処理はタイプする: | ミルク、粉、水、砂糖 |
包装
包装: | プラスチックラッパー |

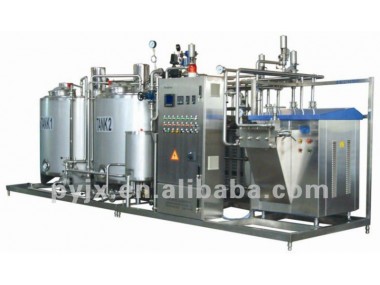

1.the装置はアイスクリームの組合せ、予熱を結合し、均質になり、殺菌する
そしてアイスクリームの処理機能のための連続的な作業単位スペシャルとしてCIP
2.容量: 500L~10000L/H
作動状態 | |||||||||||||||
容量: | 1000L/h | 入口の温度 | 55°C | 蒸気Drang | 4~5棒 | ||||||||||
冷水の入口の温度 | 25°C | 冷水容量: | 1200L/h | 蒸気容量: | 95Kg/h | ||||||||||
氷水の入口の温度 | 2°C | 氷水容量: | 2000L/h |
|
| ||||||||||
設計照会 | |||||||||||||||
温度を殺菌しなさい | 85°C | 時間を保つ温度 | 20s | 出口の温度 | 4~6°C | ||||||||||
主要な装置の指定 | |||||||||||||||
名前 | 指定 | 名前 | 指定 | ||||||||||||
項目 | BR0.13置き1000Lなさい | 力 | 16KW | ||||||||||||
熱交換区域 | 15のm2 | 入口の口径 | 直径 38 | ||||||||||||
板材 | SUS304 | 熱湯システム | 直径 38 | ||||||||||||
冷水の消費 | 1200L/h | 物質的な出口の口径 | 直径 38 | ||||||||||||
温度を殺菌しなさい | 自動的に制御し、記録しなさい | 氷水消費 | 2000L/h | ||||||||||||
許容 | より少しより ±1°C | constringent空気圧力 | ≥0.6Mpa | ||||||||||||
Circumfluence弁の作業状況 | 高温の警報および低温のcircumfluence | constringent空気消費 | 0.045M3/min | ||||||||||||
氷水システム | 2000L/h 25°C→2°C | 装置のためのサイズ | 7000 (L)×2000年(W)×2400 (H) | ||||||||||||
装置の重量 | 3.8 t |
|
| ||||||||||||
主要な付属品はリストする | |||||||||||||||
No. | 付属品 | 指定 | Q'ty | メーカー | バックアップ | ||||||||||
1 | 本体 | BR0.16-PUT-15B | 1 |
|
| ||||||||||
2 | ジュースの混合機 | 60L | 1 |
|
| ||||||||||
3 | つりあい機 | 60L | 1 |
|
| ||||||||||
4 | 無動原体の飲み物ポンプ | 3000L 3Bar | 2 |
|
| ||||||||||
5 | 熱湯ポンプ | CDX-120/20 | 1 |
|
| ||||||||||
6 | 空気弁 | 直径 38 | 1 |
|
| ||||||||||
7 | 空気弁 | 直径 38 | 2 |
|
| ||||||||||
8 | フィルター | 直径 38 | 2 |
|
| ||||||||||
9 | 蝶弁 | 直径 38 | 15 |
|
| ||||||||||
10 | 熱湯弁 | 直径 38 | 5 |
|
| ||||||||||
11 | 安全な弁 | 直径 38 | 1 |
|
| ||||||||||
12 | 一方通行弁 | 直径 38 | 8 |
|
| ||||||||||
13 | 蒸気の制御システム |
| 1 |
|
| ||||||||||
| 蒸気弁 |
| 1 |
|
| ||||||||||
| 蒸気フィルター | DN25 | 1 |
|
| ||||||||||
| 蒸気制御弁 | DN25 | 1 |
|
| ||||||||||
| 蒸気は弁を滅圧する | DN25 | 1 |
|
| ||||||||||
| 圧力計 | 直径 100 | 2 |
|
| ||||||||||
14 | 電気制御箱 | 304 | 1 |
|
| ||||||||||
| 温度調節器 | E5AZ/E5EZ | 1/2 |
|
| ||||||||||
| 電気付属品 |
| 1 |
|
| ||||||||||
| 自記温度計 |
| 1 |
|
| ||||||||||
15 | 温度検出器 | Pt100 | 2 |
|
| ||||||||||
16 | 圧力タンク | PW15-18L | 1 |
|
| ||||||||||
17 | 温度計 | 0~100°C | 4 |
|
| ||||||||||
18 | 均質化 | 1000L/25MP a | 1 |
| 15KW. | ||||||||||
19 | 物質的なタンク | 1000L (ミキサーと) | 2 |
|
| ||||||||||
20 | フレーム、管 | 304 | 1 |
|
| ||||||||||
21 | 粉の混合機 |
| 1 |
|
| ||||||||||
22 | 熱湯ボイラー | 2000L/h 25°C→80°C | 1 |
| 使用天燃ガス | ||||||||||
23 | 電気のボイラー | 2000L/h 80°C→105°C | 1 |
| 27KW |
