電圧: | 380v/50hz | 原産地: | 中国(本土) | 適用: | 商品, 衣服, 織物, 化学薬品, 医学, 機械とハードウェア, 食物, 飲料 | ドライブの種類: | 電気または蒸気 | 銘柄: | qs | モデル番号: | Wj-150-1600 | 重量: | 30トン | 自動等級: | 自動 | 包装タイプ: | 包まれたフィルムlclのための; fcl用木製ケース | タイプ: | パッケージライン | 認証: | あなたのニーズに応じてアプリケーション | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため | 包装材料: | プラスチックや木製 | 条件: | 新しい | 次元(L*W*H): | 80*10*5m | 力: | 200kw | 設計速度: | 150m/min | 通常の作業速度: | 100~120m/min | 製造幅: | 1600ミリメートル | 含水率のロール紙: | 11%1%± | 顔紙: | 150~200g/m2 | ライナー紙: | 150~200g/m2 | 段ボール紙: | 105- 180g/m2 | フルートプロファイル:: | 、、 b、 c、 eフルート( クライアント要求に従って) | カタログ: | 段ボール生産ライン |
包装
包装: | 包まれたフィルムのためのfcllcl用木製ケース |

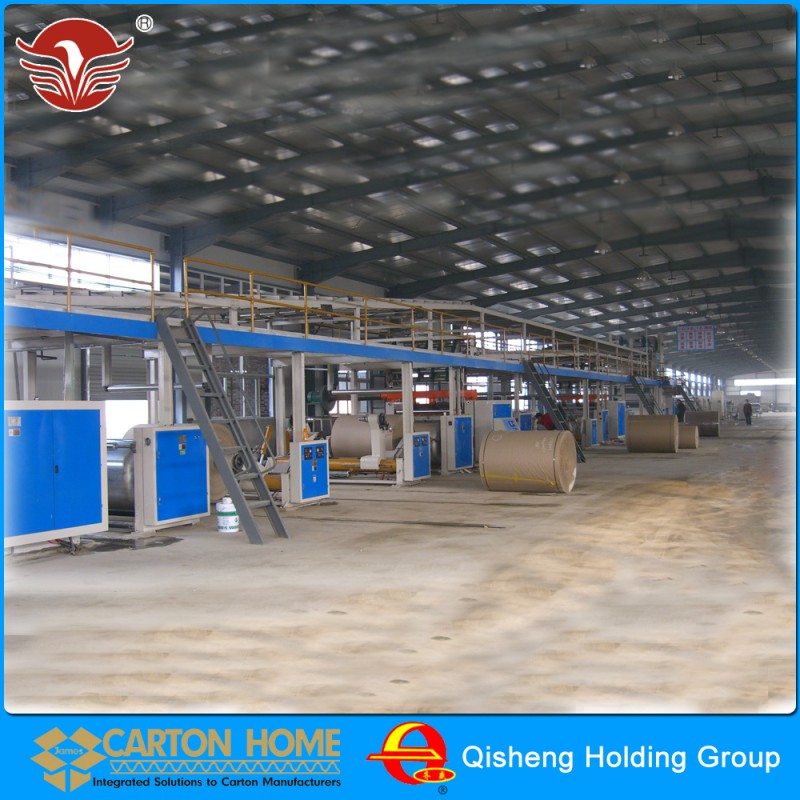

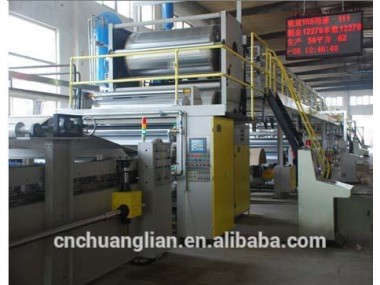

Wj150-16005層段ボールの生産ライン
説明:
ダブルグルア機はトップに糊を貼り付けるのシングル- サイド段ボール紙。 あなたが操作したときに、 ドン・rsquo; バインドされているt踏み越えて、 設計。
機導入
1.最大の仕事の幅: 1600ミリメートル
2。最大作業速度: 150m/min
3.総電力: 11.4キロワット
4.糊付けローラー直径: ・φ; 318& mdash; 2個、 鋼のパイプライン製品、 表面を行う特殊研削とハードクロームメッキ。
5。ドクターローラー直径: ・φ; 160--- 2個、 鋼( s45c),研削とハードクロームメッキを行う。
6。プレ- ヒーターローラー直径: ・φ; 400( 上部)- 片面使用する用紙( 2個)、 ・φ; 400( 下)- 顔紙使用( 1pcs)、 鋼製品、 すべてのパス中国各ローラ圧力容器試験、 証明書付き。
7.加圧ローラ: ・φ; 130& mdash; 2個の炭素鋼、 研削や研磨処理を行う。
8。大手紙ローラー: ・φ; 110& mdash; 6個、 鋼製品、 硬質クロームメッキと研磨処理。
9。空気圧シリンダ: 4セット、 加圧ローラリフトを制御とダウン、 ギャップ調整しelectromotionを採用してい。
10。モーター台湾製、 周波数を採用してい速度を制御するためのトランスデューサー、 ダブル突然の窮地と同じ速度を確保する、 非乾燥接着剤を作る空転はマシンを停止したときに。
11。接着厚みを速度に応じてすることができplc制御自動調整、 また、 electromotionで調整することができ。
[ダブル突然の窮地]説明:
ダブルフェーサは、 植物に入る段ボール紙ホット貼り付け後の加熱と成形接着剤、 冷却後となるとボード。
加熱部・暖房プラント:
1。暖房プラント: 鋼製品、 寸法: 150mm*600mm。 合計18個加熱プレート。
2。 前面入力加圧ローラ:ø 60*l2300mm鋼製品。
3。 油圧システムは自動制御しますハング- ボードを駆動するために加圧ローラリフト- ダウン。
4。 インストールするリフト- ダウンギアボックス12個。
5。 油圧システムをインストールし( 5hp*4モーター、 オイル- ボードと磁気バルブ。
6。 油圧シリンダ:& oslash; 125*st250mm。
7。 主要構造チャンネル鋼製鋼材36#
8。 蒸気入力パイプ:& oslash; 4シームレスパイプ( メイン機械部品供給メーカー別、 マシンのうちの一部買い手によって提供さ)
9。 蒸気出力部:& oslash; 3シームレスpipe(main機械部品供給メーカー別、 マシンのうちの一部買い手によって提供さ)
冷却部:
- 上部の加圧ローラ:& oslash; 60*l2360mm、 鋼製品
- 下部走行ローラー:& oslash; 60*l2360mm鋼管製品
- 一つとアッパーキャンバスベルト自動正しいエラー装置、 空気圧制御2セットテンション装置。
- 一つと低いキャンバスベルト自動正しいエラー装置1セット。
- リフティングベルトタイプが選択可能性がありタイプ油圧。
メイン駆動部:
- 主電動機のドライブ上下駆動ローラによって綿ベルト、 次の工程にことがカートン。
- 高品質で覆われたスチール製ローラー摩耗- 耐熱ゴムで専修ldquo; v& rdquo; ストライプ。
- 駆動ギアボックス斜めギヤ構造を採用してい、 高強度、 低ノイズ、 と維持のために便利で。
- 注油油を注入しやすい歯車のためのボックス。
- 上部ローラー径& oslash; 800ミリメートル
- 下部ローラー径& oslash; 800ミリメートル
- 主電源: 90kw、 モータートランスデューサと周波数。
[ncスリッタースコアラー]機導入:
1.全体のマシンコントロールシステムが採用、 コンピュータとpcl制御。
2。、999オーダーのメモリ、 に、 どのような順序を選択することができている要件として生成する動きを時間。
3。自動の同期をコルゲーター。
4。自動ナイフ粉砕システム修復するために実現することができ、 ライン間にナイフを停止することなくが実行されている。 ナイフ研削装置も可能性があり、 インターバル制定メートル材料と縁の条件に応じて。
5.とスコアラー自動的に調整されてブレード、 電気運動を持っているとvenierを調節する機能。
6。コンピューターによって制御されスコアラー深さ調整、 バーニアレギュレーション一致させるための手動ボタン
7。上下のスコアラー車輪空気の圧力によって制御され、 それはないでしょう段ボールをカットオフする必要は注文時に交換することにより。
8.3つのスコアの種類は単一の壁、 二重壁、 トリプル壁、 ていることも異なる厚さでプレスするための段ボールの印刷。
9。それは簡単にはナイフを変更する、 調整可能な自動マッチごとにナイフ研削注油装置、 独立して切断長さを記録。 消費者が制定は研削時間やインターバル時間に応じて別の紙材料とカッティングスペース状態。
10。 1mmの高品質のナイフカット段ボールを確保するために高速で切り口を清潔で美しいそれは印刷のために優れている。
[Ncnc-220カットオフ]
機導入
着実な構造を持つこのマシン、 高張力と加工精度。 高精度切削フレームを採用してい、 駆動部はacサーボモータと業界のコンピュータシステム。 簡単に動作し。

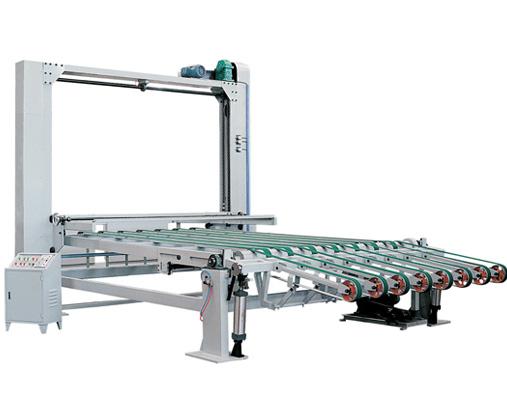

スタッカーコーナー
[Gf-tグルーシステムを作る]機導入:
- 用澱粉系接着剤を供給するシングルフェー( s) と糊付け機。 自動リサイクルタイプ。
- 水平ミキサー可能性がありconfects主な接着剤とキャリア糊してからミックスそれらに十分な大容量を備えた。
- 接着剤のポンプを輸送はストレージを作る接着剤から接着剤ポット、 を供給するに十分な接着剤各シングルフェーサと糊付け機。
- ストレージポットと供給ポットすべて混合装置を搭載した、 堆積から糊を防止。
- の接着剤製造キャリアポット部分が含まれます、 メインポット、 ストレージポット、 サプライポンプおよびリターンポンプ
- 自動リサイクル用品の接着剤を採用してい、 余剰の接着剤接着剤のポットに戻り、 自動糊レベルコントロール、 リターンに汲み上げたストレージポット自己と- ポンプ、 を行う自動セルフ- 円、 ゲル化と固化回避糊で接着剤パン。
- 仕上げ製造後、 余剰の接着剤接着剤の鍋にに戻り、 使用する次回。
8.メーカー供給糊付け作りの方法。
[Sp-s蒸気システム]
仕様:
蒸気計算: 4t/h
ボイラー: 4トン
ボイラー圧力: 1.3mpa
のパイプライン内部の温度: 160から200摂氏
蒸気圧力: 1.2mpa
出入りし、 各パイプ直径: 48ミリメートル、 32ミリメートル
