| 原産地: | 中国(本土) | 銘柄: | aoyuan | モデル番号: | asgなし。 9 | 材料: | 鉄鋼 | 格子表面処理: | 溶融亜鉛めっき、 絵画、 自己色未処理 | 格子製品スコープ: | グレーチング、 ・滑らかな鋸歯状、 トレンチカバー、 階段の踏面 | 標準グレーティング鋼: | astma36、 a1011、 a569、 q235 |
包装
| 包装: | パレットまたはクライアントの要件 |
仕様
製品の説明工場直接販売溶融亜鉛メッキスチールグレーチング重量
1) ベアリング バー (負荷バー)仕様( ミリメートル):
を仕様の プレーンタイプ と鋸歯状タイプ ベアリング バー です 20 × 3 に 100 × 10 、仕様の i-セクション タイプ です25 × 5 × 3 、 32 × 5 × 3 、 38 × 5 × 3 、 40 × 5 × 3 、 50 × 5 × 3 、 50 × 7 × 4 、 55 × 7 × 4 、 60 × 7 × 4 、 65 × 7 × 4 、 70 × 7 × 4 、 75 × 7 × 4 、 など 。
2) ベアリング バー ピッチ (中心間):
12.5 、 15,25 、 30 、 30.16 、 32.5 、 34 、 40 、 41.25 、 45 、 50 、 60 、 60.32 、 80 、 100 mmetc 、 と 30 、 40 、 60 ミリメートル は推奨事項。
3) クロスバー ピッチ (中心間):
38 、 50 、 76 、 100 、 101.6 ミリメートル など 、 と 50 、 100 mmare推奨、 アメリカ の標準が可能です 。
4)素材:軟鋼(低炭素鋼) または ステンレス鋼

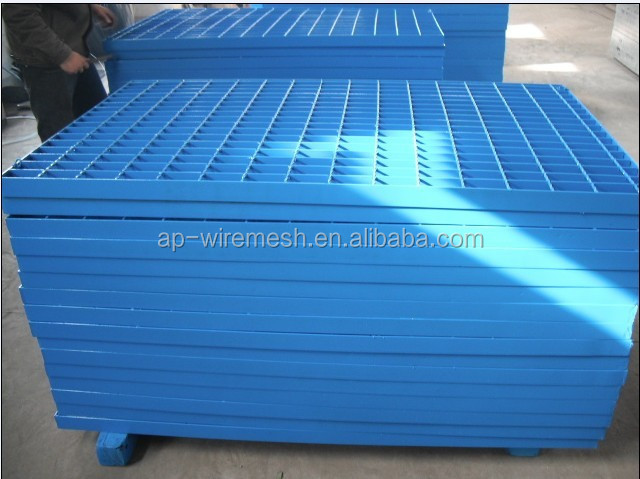

5)表面処理:未処理、 絵画または溶融亜鉛めっき
6) スチールグレーチング規格
a)中国: yb/T4001-1998
b)米国: ansi/naamm (MBG531-88)
c)英国: BS4592-1987
d) オーストラリア: AS1657-1985
e)日本: jjs 。
仕様シート:
アイテム no 。 | ベアリング バー ピッチ | クロスバー ピッチ | 仕様の ベアリング バー loadwidth×thickness | ||||||
20 × 3 | 25 × 3 | 32 × 3 | 40 × 3 | 20 × 5 | 25 × 5 | ||||
1 | 30 | 100 | g203/30/100 | g253/30/100 | g323/30/100 | g403/30/100 | g205/30/100 | g255/30/100 | |
50 | g203/30/50 | g253/30/50 | g323/30/50 | g403/30/50 | g205/30/50 | g255/30/50 | |||
2 | 40 | 100 | g203/40/100 | g253/40/100 | g323/40/100 | g403/40/100 | g205/40/100 | g255/40/100 | |
50 | g203/40/50 | g253/40/50 | g323/40/50 | g403/40/50 | g205/40/50 | g255/40/50 | |||
3 | 60 | 50 | g253/60/50 | g253/60/50 | g403/60/50 | g205/60/50 | g255/60/50 | ||
アイテム no 。 | ベアリング バー ピッチ | クロスバー ピッチ | 仕様の ベアリング バー loadwidth×thickness | ||||||
32 × 5 | 40 × 5 | 45 × 5 | 50 × 5 | 55 × 5 | 60 × 5 | ||||
1 | 30 | 100 | g325/30/100 | g405/30/100 | g455/30/100 | g505/30/100 | g555/30/100 | g605/30/100 | |
50 | g325/30/50 | g405/30/50 | g455/30/50 | g505/30/50 | g555/30/50 | g605/30/50 | |||
2 | 40 | 100 | g325/40/100 | g405/40/100 | g455/40/100 | g505/40/100 | g555/40/100 | g605/40/100 | |
50 | g325/40/50 | g405/40/50 | g455/40/50 | g505/40/50 | g555/40/50 | g605/40/50 | |||
3 | 60 | 50 | g325/60/50 | g405/60/50 | g455/60/50 | g505/60/50 | g555/60/50 | g605/60/50 | |
タイプ と アプリケーション:

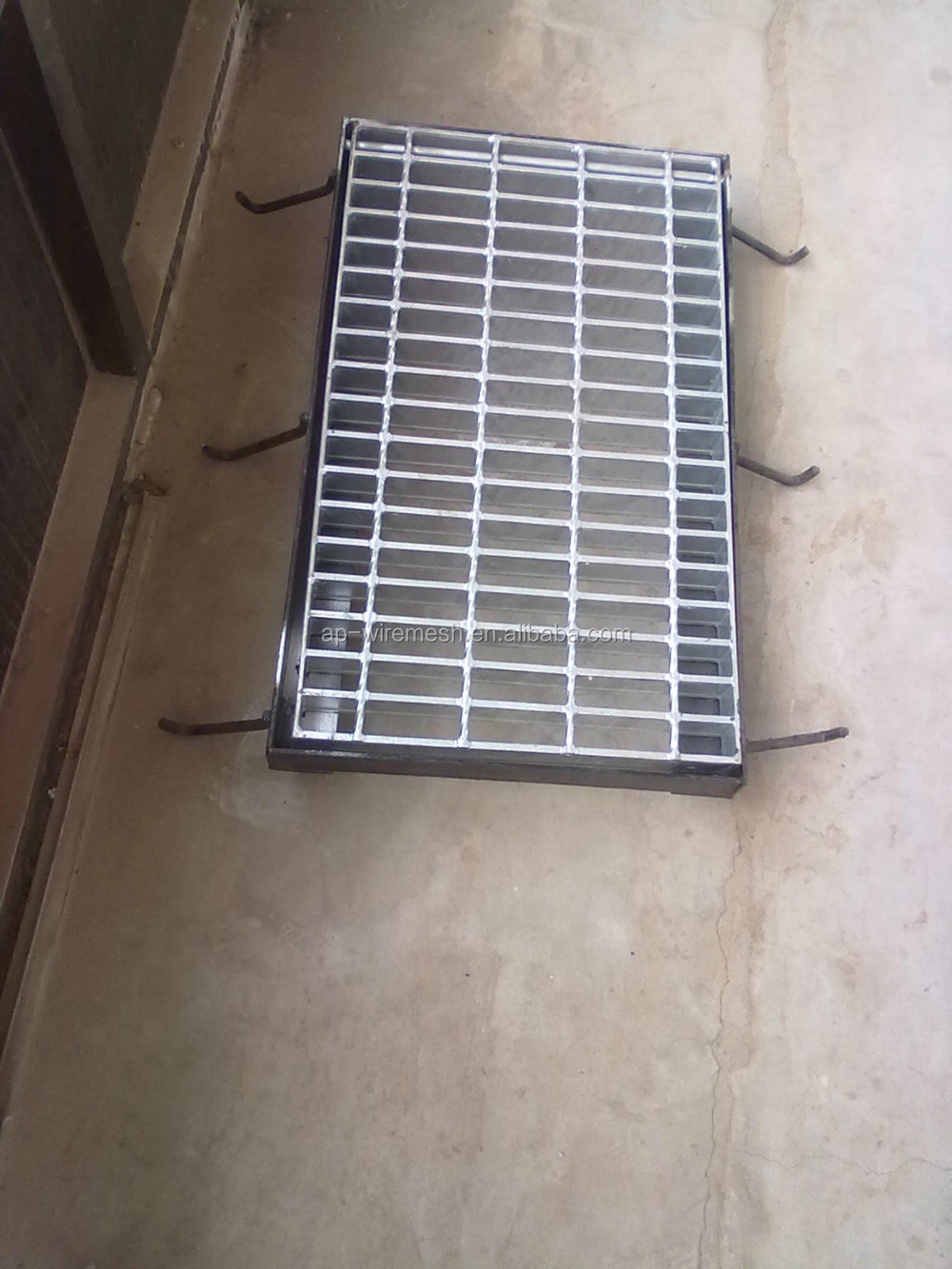

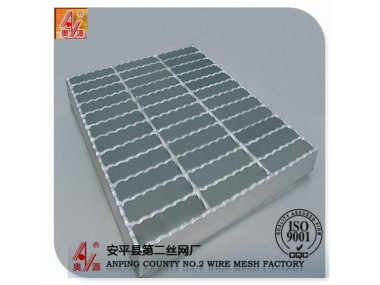

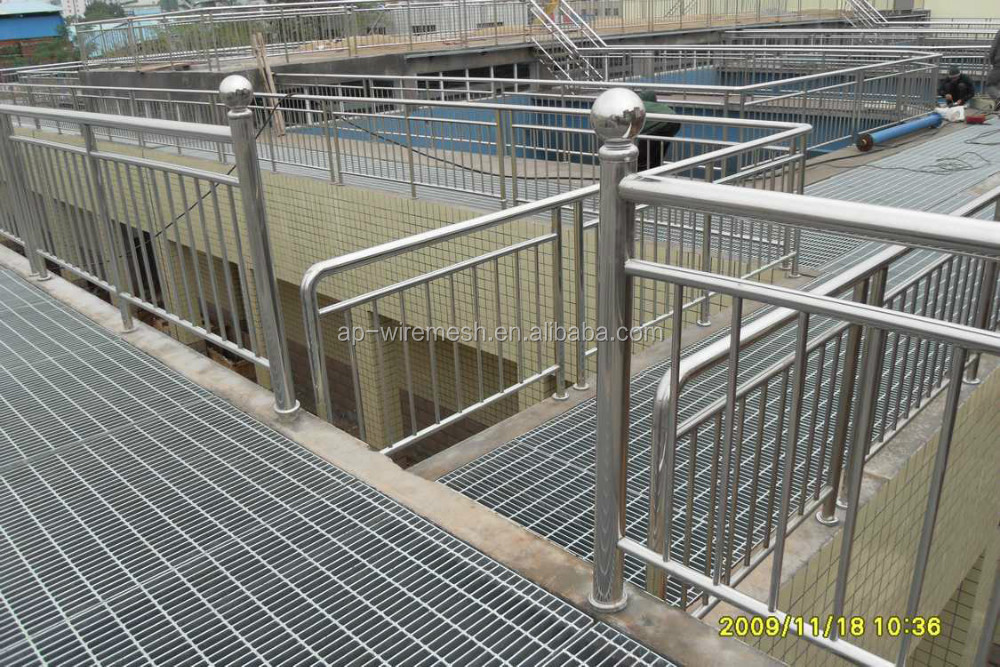

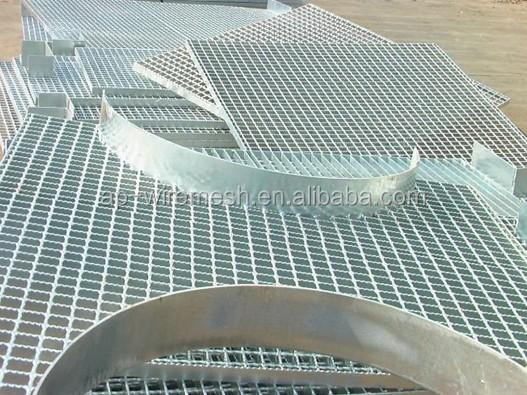

を スチール格子に分類する こと が プレーンスタイル スチールグレーチング 、 鋸歯状スタイル スチールグレーチング アンディ バー タイプ スチールグレーチング 、 など 、彼ら は広く鋼構造プラットフォーム 、 階段トレッド 、 歩道、 drainages と よく カバー など 。
