| 原産地: | 中国(本土) | モデル番号: | vb40 | タイプ: | ドア及び窓の蝶番 | タイプ: | 調節可能なヒンジを隠す |
包装
| 包装: | 正常なパッケージ |
仕様

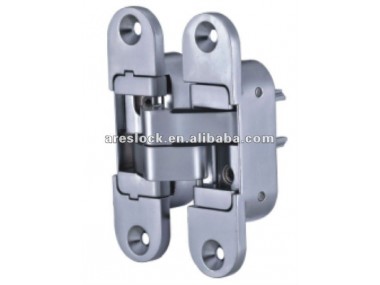

亜鉛合金の調節可能なヒンジを隠す
特徴
木製のドアfoor/フラッシュドア/3dアジャスタブルを使用してインストールを隠す/開口部180・度;
技術データ
3d調節可能な:高さ& plusmn; 1mm、 深さ& plusmn; 1mmと幅& plusmn; 1mm
最大。 ドアの重量によって2ヒンジ: 40kg
分。 30mmドアの厚さ
最大。 ドア幅千ミリメートル
ツイン葉のための、 追加の付属品を取り付けは別途注文する必要が
製品寸法: 下の図面を見る
stallation
カッター径& oslash; 24ミリメートル
・60mm97切断長さ
切削深さ・4.526ミリメートル
ネジsus304で& oslash; 5mm
カットアウトサイズ下記を参照してください
取付け寸法下記を参照してください
検査基準(accordingにbs-en1935年)
外観( en1670応じて)結果: パス
Inoxidability、 メッキ・接着( en1670応じて)結果: パス
初期摩擦トルク測定( 標準・ル; 4nm)結果:2~4nm
上- 負荷テスト( 規範的な容量: 60kg/20000丸)結果:90kg
せん断強度測定( 規範的な容量: 1500n) 結果; 2500n
衝撃試験から開方向( 規範的な容量: 10キロまで)結果: 20kg
衝撃試験から閉方向( 規範的な負荷: 10キロまで)結果: 20kg
寿命試験( 標準: 破裂しない異常な音と)結果: パス
寿命試験( 標準: エッジ落下距離< 4mmによって200000丸)結果:0.8mm
標準的な構成
hingesperpackage2個
Sus304取り付けネジで& oslash; ミリメートル8405×個
standardinnerhexagonspanner、 2mm1pc
dedicatedinnerhexagonspanner、 4mm 1pc
