| 原産地: | 中国(本土) | 銘柄: | huitian | モデル番号: | Ht-0987 | モデル: | 渦 | バルブ: | フランジ | 精度: | 液体ガス±1.0% | トランスミッタ: | 4〜20madcの電流信号 | 防爆レベル: | 標準exdiibt6 | 中温: | -40~50°c | 挿入型の直線性: | ±1%±1.5% | 周囲温度: | -40~55°c | 相対湿度: | 5％~90% | ディスプレイ: | lcd |
包装
| 包装: | 木箱/顧客の需要 |
技術的特徴:
可動部のない、 高い信頼性と耐久性
便利なインストールとメンテナンス
センサー測定された流体直接にお問い合わせくださいませ、 安定した性能と長寿命
出力パルス信号が正比例しが速度を流す、 高精度とはゼロドリフト
広い測定範囲、 ターンダウン比10:1
低圧力損失、 低コスト
出力周波数の影響を受けません液の変化で物理的性格と組成、 メーター因子( k) のみの形状および寸法と見なしeddies。 体積流量測定の報酬を得ることができ必要に一度それは。 次にno再- キャリブレーション因子メーター交換する場合必要な損傷した部品
幅広いアプリケーション蒸気用、 ガス、 液体
技術仕様:
サイズ: dn25dn300〜
媒体: 液体/saturaed蒸気、 過熱蒸気/air/ガス
精度:& plusmn; 1.0%液体用、& plusmn; 1.5％ガス用( 蒸気を含む)/& plusmn; 2.5％挿入のための
再現性:& plusmn; 0.33%液体用、& plusmn; 0.5パーセントガス用/& plusmn; 0.83%挿入のための
定格圧力: 1.6mpa、 2.5mpa、 4.0mpa、 6.4mpa
信号出力: 電流出力4〜20ma/rs-485/hart/modbus
電源: 24vdc/3.6vリチウム電池/二重電源( 24vdc、 3.6vリチウム電池)

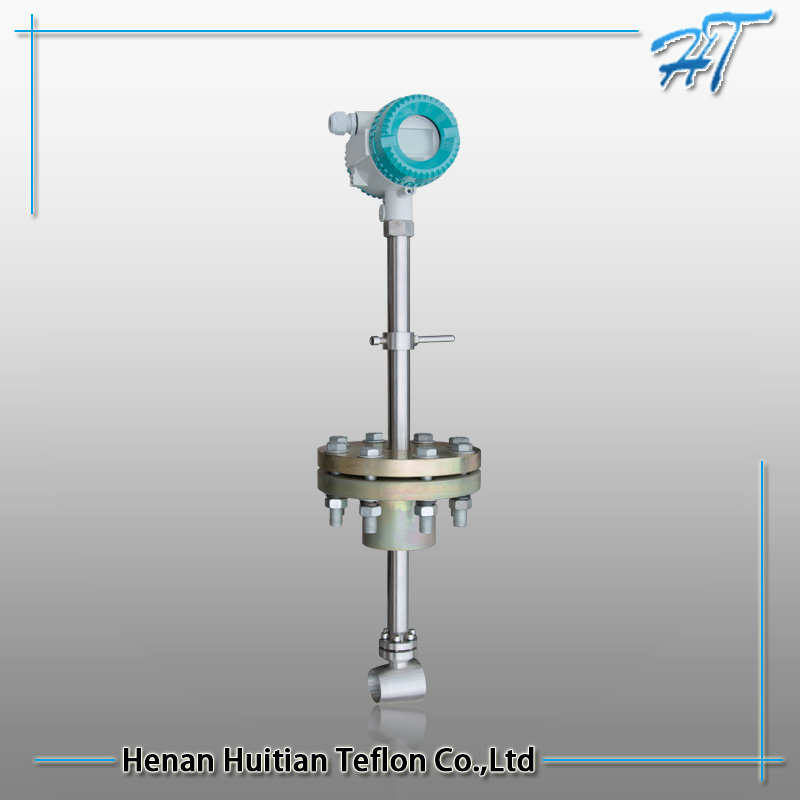

設置タイプ: ウェハ/固定挿入され/アジャスタブル挿入/adjustabelで挿入ボールバルブ
保護等級: ip65
防爆: iibexdt4/元iat4iic
流体温度: 〜- 40+250oc( 標準)/+100~+350oc( 高温)
仕様:
の流量計のガス | 命令 | ||||||||||
モデル | |||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||
カルマン渦街路 | |||||||||||
Dh-vf | ストレス式試験 | ||||||||||
測定方法 | 1 | フランジ接続( gb9119- 2000) | |||||||||
2 | クランプフランジ( を装備フランジ、 ボルトで工場) | ||||||||||
媒体 | 1 | 気体と液体のための両方 | |||||||||
2 | 液体 | ||||||||||
3 | ガス | ||||||||||
4 | 蒸気 | ||||||||||
直径 | 2 | dn25 | |||||||||
4 | dn40 | ||||||||||
5 | dn50 | ||||||||||
8 | dn80 | ||||||||||
10 | dn100 | ||||||||||
15 | dn150 | ||||||||||
20 | dn200 | ||||||||||
25 | dn250 | ||||||||||
30 | dn300 | ||||||||||
動作条件 | 空白 | ノーマルタイプ | |||||||||
b | 本質的な安全性、 iaiict6 | ||||||||||
信号出力 | p | 電圧パルス、 24v電源 | 手オペレータとデジタル制御メータはオプション | ||||||||
s | パルス、 4~20ma、- に関するサイト、 24v電源 | オプションの入力ポート: hart、 temp。( pt100)、 圧力センサ、 圧力トランスミッタ | |||||||||
d | -に関するサイト、 任意の表示せずに、 リチウム電池 | なしで任意の入力ポート | |||||||||
構造 | f | 分離型 | |||||||||
z | 統合されたタイプ | ||||||||||
テーブル2メインtechicalの性能渦流量計
normial直径 | 25/40/50/80/100/150/200/250/300 | 出力信号 | パルス( 4- 20) ma |
材料 | 1cr18ni9ti | enviroment条件 | (- 10~+50) ・度; c |
normial圧力 | よりも低い2.5mpa | 電源 | +24v220v |
メディアの温度 | (- 40~+250)(- 40~+350) ・度; c | 信号伝送線 | Rvvp3x0.5,rvvp2x0.5 |
精度クラス | 0.5,1.0,1.5 | 伝送距離 | 1000m |
スコープ | 1:10 | タイプの安全バリア | Jha-h2jha-b |
抵抗損失coeffcient: cdよりも低い2.4 | |||
テーブル3フロースコープ( 液体)
口径 | 流れscope(m3/h) |
25 | 1.6~13 |
40 | 3~30 |
50 | 5~40 |
80 | 13~130 |
100 | 20~200 |
150 | 45~450 |
200 | 80~800 |
250 | 125~1200 |
300 | 180~1800 |
最大流量の速度7m/s液体より低くなければなりません、 標準的な液体ことを意味し液体の温度でt=20・度; c。 p-0.1013mpa; ・ρ; =998kg/m3. | |
テーブル4フロースコープ( ガス)
口径 | 流れscope(m3/h) |
25 | 9~60 |
40 | 20~160 |
50 | 45~300 |
80 | 80~600 |
100 | 120~1000 |
150 | 200~2000 |
200 | 400~4000 |
250 | 750~8000 |
300 | 1000~10000 |
下で空気は手段を常温、 常圧、 t=20・度; c。 p-0.1013mpa; ・ρ; =1.205kg/m3. | |
