| 原産地: | 中国(本土) | 銘柄: | ddtop | モデル番号: | lg | 製品名: | 流量計オリフィス | タイプ: | オリフィスプレート | タイプ: | 流量計オリフィス | ブランド: | ddtop | dn: | 25〜千ミリメートル | pn: | ≤42 | 測定媒体: | 液体、 ガス、 蒸気 | 国: | 中国 | 楽器型: | 流量計 | シリーズ: | lg |
包装
| 包装: | 合板ボックス |
製品の説明

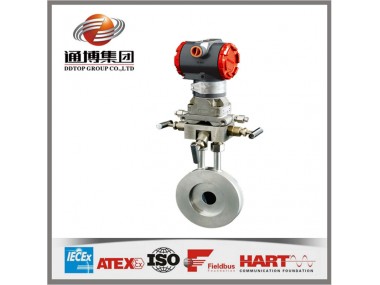

lg型液体、ガス、スチームオリフィス流量計
要約
スロットルデバイスは最もhistoricと最も広く流量測定計器。その特徴はシンプル
構造、簡単なインストール、安定した性能と高精度、などメリット。それを使用することができ流量測定
用液体、蒸気とガスで現代の産業。そこに多くの種類のスロットルデバイスでは全体品種(され
なじみで標準gb/T2624-2006、標準ISO5167-1-20031、標準BS1042-1989と標準
asme)製造されているで高度な計算方法と精密製造手段。彼らは
適用で広く石油、化学、電源、軽工業、水供給フィールド、ガス伝送フィールドなど。
動作原理
をスロットル要素(好きスロットルオリフィス、スロットルノズル、など)はにインストールパイプに満ちている片道流れる連続流体。ときは流体を通過する絞りオリフィスの絞り要素、を流体ストリームフォームローカルシュリンク。その後は速度増加、そうしは運動エネルギー、を静的圧力を減少させる。ので、そこには差動静圧から、前面と背面のスロットル要素、すなわち。p = P1-P2。場合はエリアのスロットルオリフィスはf、を質量流量の流体はqm、を体積流量はqvは密度は& ρ;、その後に応じて流れ導通法とベルヌーイ方程式、を次数学関係間差圧と流体流量ことが派生:
qm=& α;f
