| 原産地: | 中国(本土) | 銘柄: | zhongda崑 | モデル番号: | kzv015y | 公称圧力( mpa): | Dn15-dn2004.0 | 中温: | 圧電:- 40~260、- 40~320 | 本体素材: | 1cr18ni9ti、( によっての購入をご注文の他の材料) | 許容振動加速度: | 圧電型: 0.2g; 静電容量型: 1.0~2.0g | 精度: | ±1%r、 ±1.5％r、 ±1fs; プラグ- てタイプ: ±2.5％r、 ±2.5%fs | 範囲: | 1:6~1:30 | 電源電圧: | センサー: dc+12v、 dc+24v | 出力信号: | 平方- 波パルス |
包装
| 包装: | 標準 |
渦流量計
kzvシリーズ渦流量計
製品タイプと適用範囲

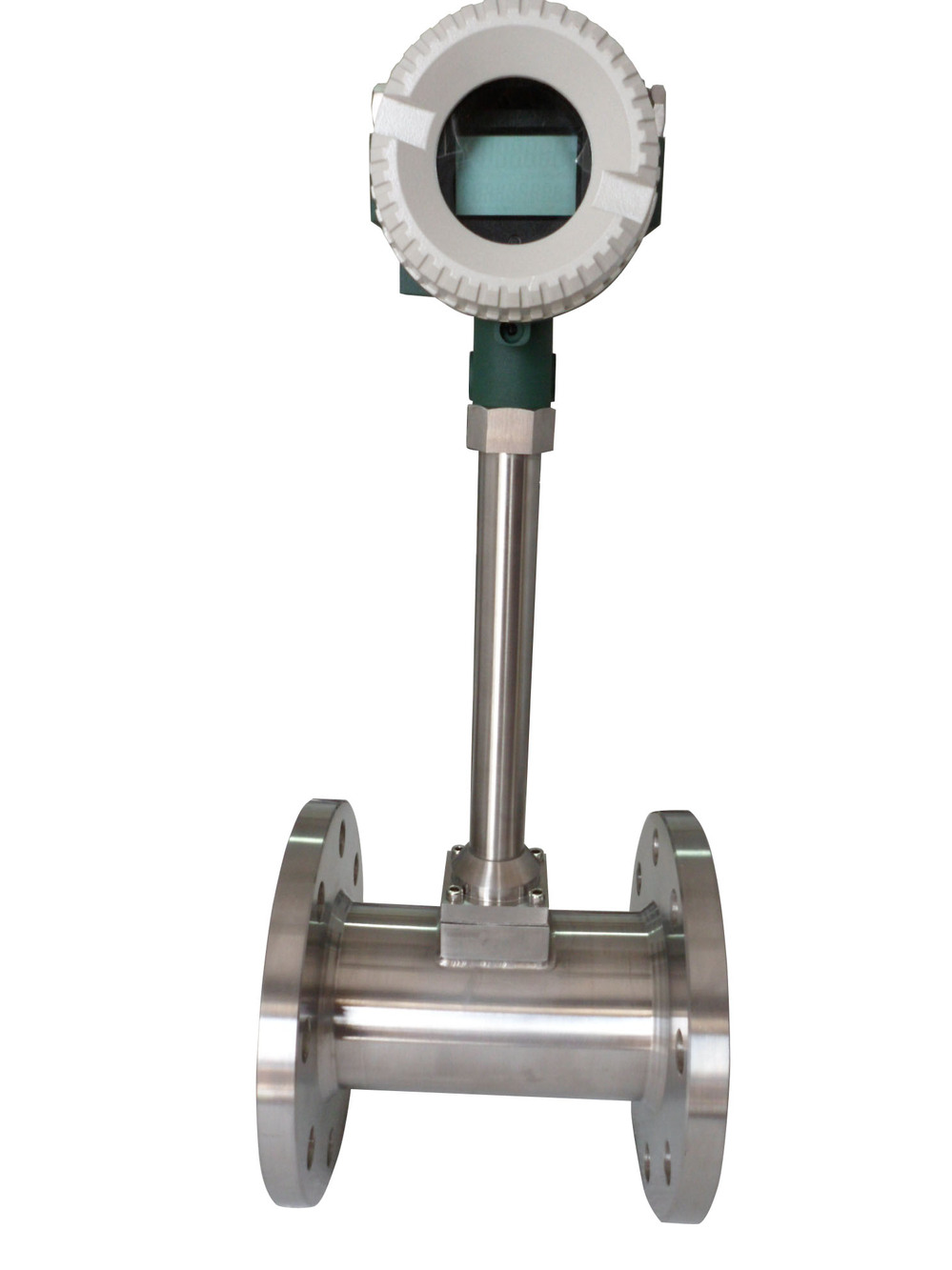

kzvシリーズフルチューブタイプ圧電渦流量計

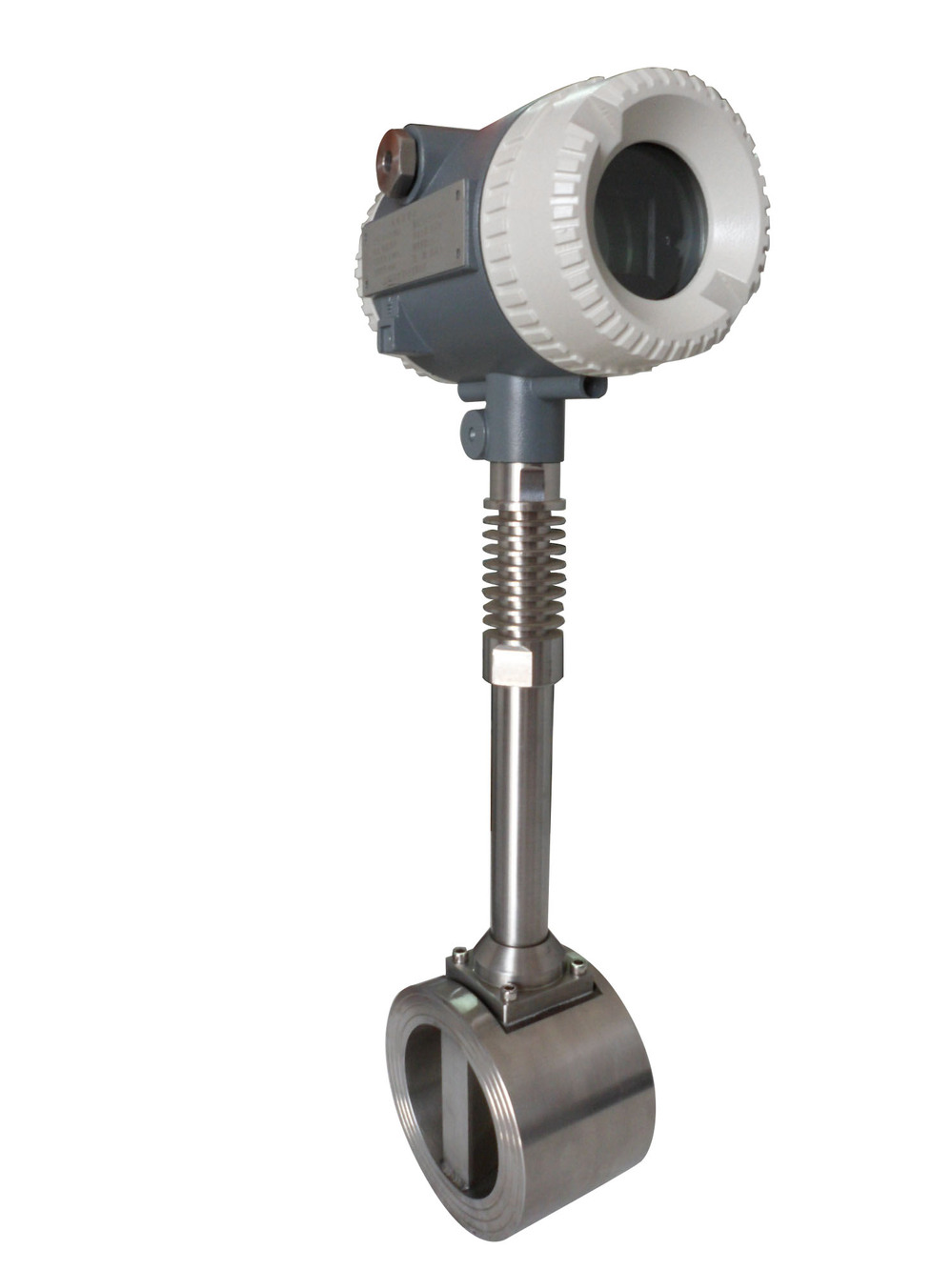

kzvシリーズプラグインタイプ圧電渦流量計
kzvシリーズ電池式渦流量計
水中/スプリット型渦流量計(による購入注文)
kzv型渦流量計はに適用される測定と制御にわたって過熱蒸気、飽和蒸気、圧縮空気と共通ガス(酸素、窒素、水素、天然ガス、石炭ガス、など)、水や液体(水、ガソリン、アルコール、ベンゼン、など)で石油、化学物質、冶金、加熱電力、テキスタイル、製紙産業。
主なテクニカル指標
公称直径( mm) | 15,20,25,40,50,65,80,100,125,150,200,250,300,( 300~1000プラグインタイプ) |
公称圧力( mpa) | DN15-DN200 4.0 (> 4.0契約調達),DN250-DN300 1.6 (> 1.6契約調達) |
中温( & #8451;) | 圧電:- 40~260,- 40~320;容量性:- 40~300、- 40~400,- 40~450 (による購入注文) |
本体材料 | 1cr18ni9ti、(による購入注文他の材料) |
許容可能な振動加速度 | 圧電型: 0.2グラム;容量タイプ: 1.0~2.0グラム |
精度 | ± 1% r、± 5% r、± 1FS;プラグインタイプ:± 5% r、± 5% fs |
範囲 | 1:6~1:30 |
供給電圧 | センサー: + 12ボルトdc、+ 24ボルトdc;トランスミッタ: + 12ボルトdc、+ 24ボルトdc;バッテリ駆動型:3.6ボルトバッテリー |
出力信号 | 方形波パルス(除くバッテリー駆動型):高level≥5v、低レベル≤1v;電流: 4〜20ma |
圧力損失係数 | 遵守jb/T9249標準; cd≤2。4 |
防爆マーク | 本質安全タイプ: exdiiia CT2-T5防炎: ExdIICT2-T5 |
保護等級 | 通常のtypeIP65;水中タイプip68 |
環境条件 | 温度- 20 & #8451;~55 & #8451;、相対湿度5%~90%、大気圧力86~106kPa |
適用可能なミディアム | ガス、液体、スチーム |
伝送距離 | 三線パルス出力タイプ:≤300m、二線標準電流出力タイプ( 4~20ma):負荷resistance≤750Ω |
スケジュールの渦流量センサー作業流量範囲下標準条件
メーター直径( mm)
| 液体 | ガス | ||
測定範囲( m3/h) | 出力周波数範囲( hz) | 測定範囲( m3/h) | 出力周波数範囲( hz) | |
15 | 0.4〜4 | 40〜400 | 2.8〜12 | 278〜1190 |
20 | 0.7〜7 | 26〜260 | 6〜30 | 226〜1130 |
25 | 1~10 | 21〜210
| 8.8~55 | 190~1178 |
32 | 1.5〜15 | 15〜150 | 15〜140 | 150〜1395 |
40 | 2.5~25 | 13〜130 | 25~205 | 126〜1036 |
50 | 3.5~45 | 9〜119 | 35~350 | 93〜930 |
65 | 5.5〜75 | 6.7〜91 | 60~600 | 73〜730 |
80 | 8.5~110 | 5.3〜68 | 86~860 | 53〜530 |
100 | 16~180 | 5.2〜58 | 130~1300 | 42〜420 |
125 | 25〜270 | 4.3〜49 | 220〜2200 | 383〜80 |
150 | 35~350 | 3.3〜33 | 350~3500 | 333〜30 |
200 | 65~650 | 2.6〜26 | 550~5500 | 22~220 |
250 | 95~950 | 1.9~19 | 850~8500 | 18~180 |
300 | 150~1500 | 1.8~18 | 1350~13500 | 16~160 |
( 300) | 150~1500 | 5.5~87
| 1560~15600 | 85~880 |
( 400) | 180~3000 | 5.6~87 | 2750~27000 | 85~880 |
( 500) | 300~4500 | 5.6~88 | 4300~43000 | 85~880 |
( 600) | 450~6500 | 5.7~89 | 6100~61000 | 85~880 |
( 800) | 750~10000 | 5.7~88 | 11000~110000 | 85~880 |
( 1000) | 1200~17000 | 5.8~88 | 17000~170000 | 85~880 |
> (1000) | による購入注文
|
| による購入注文 |
|
テーブル( iii)標準状態密度の共通気体媒体( 0 & #8451;、絶対圧力p = 0.1mpa以上)
ガス名 | 密度(キロ/ m3) | ガス名 | 密度(キロ/ m3) |
空気(ドライ) | 1.2928 | アセチレン | 1.1717 |
窒素 | 1.2506 | エチレン | 1.2604 |
酸素 | 1.4289 | プロピレン | 1.9140 |
アルゴン | 1.7840 | メタン | 0.7167 |
ネオン | 0.9000 | エタン | 1.3567 |
アンモニア | 0.7710 | プロパン | 2.0050 |
水素 | 0.08988 | ブタン | 2.7030 |
一酸化炭素 | 1.97704 | 天然ガス | 0.8280 |
二酸化炭素 | 1.3401 | 石炭·ツー·ガス | 0.8020 |
楽器&配管インストール要件
そこには特定の要件で渦流量計にアップ/ダウンストリームストレートチューブセクションでそのインストールポイント、そうでなければ、特定の影響が生成されますに流動性のミディアムにチューブとを測定精度の楽器。を参照するイチジク( iii)の必要な長さのアップ/下流ストレートチューブの楽器。
dnは公称直径の楽器
単位: mm
イチジク。( iii)
注:好ましくはレギュレーターバルブならない設置上流の渦流量計、代わりに、で10dのその下流。
を内径の上流と下流パイプ継手でなければならない同じ。どんな違いがある場合、をパイプ継手内径dpと渦計本体内径db条満たすを次の条件:
0.98Db ≤dp≤1。05Db
を上流と下流パイプ継手でなければならない同心と流量計本体内径、をmisalignments間それら未満でなければなら0.05Db.
をシールパッド間楽器とフランジはならない突出にチューブをインストールする際、その内径なければならない1-2ミリメートルよりも大きい本体内径。
をインストールの設計圧力穴と温度計穴。ときに温度と圧力トランスミッタは必要ありませんインストールするため測定されたパイプ、を圧力穴なければならないで利用され3-5Dの下流、と温度計穴で6-8Dの下流、を参照するイチジク( vii)。dは公称直径の楽器、単位: mm。
を楽器にインストールすることパイプ水平、垂直またはslantwise。
ときに測定ガス、楽器に取り付けることができ垂直パイプ、と方向のガス流量ことが無視。
場合に少量の液体はに含まれるパイプ、気流条流れから上へ、を回避するように任意の液体に流入する計器測定チューブ、示されるように、図。( iv)。
.
ときに測定液体、をチューブなければならないフルで液体;したがって、ときに楽器はにインストール垂直または傾斜パイプ、を液体の流れ方向なければならない流れから上へ。
場合に少量のガスはに含まれるパイプ、をメーターでなければならない設置低い位置のパイプを回避するように任意のガスに流入する計器測定チューブ
iii計器取付寸法:参照するイチジク。( 12v)とイチジク。( vi)
支払い&配信
支払期間:tt %で事前、/ westunio/ペイパル
配信時間:寄託された後7〜14日
gareenty:1年
oemサービス
はい、私たちは、oemサービスの顧客!
