| 原産地: | 中国(本土) | 銘柄: | yihui光学プロファイルプロジェクター | モデル番号: | CPJ-3015光学プロファイルプロジェクター | 製品名: | 光学測定プロファイルプロジェクター | アプリケーション: | 機械、金属、金型、電子など | 外形寸法: | 810*780*1120ミリメートル | 重量: | 200キログラム | 旅行: | x * z: 250*90ミリメートル | 精度: | 0.003ミリメートル | 解像度: | 0.001ミリメートル | 画面サイズ: | 300ミリメートル | 保証: | 1年 | パッケージ: | を送料燻蒸木製ケース |
包装
| 包装: | 光学測定プロファイルプロジェクター1。真空パッケージ; 2。 を送料燻蒸ケース |

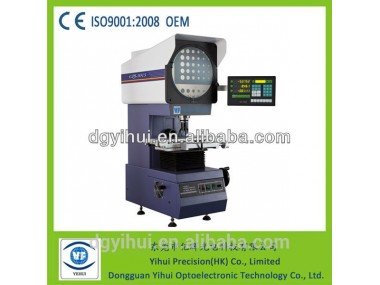

光学測定プロファイルプロジェクター
製品の説明
光学プロファイルプロジェクター使用法:
1.プロファイルプロジェクターは主に測定の機械部品の長さ、 角度、 輪郭と表面形状。
2. itは広く計、 電子、航空宇宙マチンery、 軽工業、 カレッジ、 研究所と測定の検査部門。
3。この楽器調べることがすべての種類の表面とアウトラインの複雑な作業の個、 カム、 ねじ山、 ギア、 実行フライスカッターなど。
光学プロファイルプロジェクター仕様:
モデル | CPJ-3015 | ||
テーブル | を金属テーブルのサイズ( mm) | 340*152 | |
をガラステーブルのサイズ( mm) | 196*196 | ||
x軸移動(ミリメートル) | 150 | ||
y軸移動(ミリメートル) | 50 | ||
z軸移動(ミリメートル) | 90 (フォーカス) | ||
測定精度(ミリメートル) | 3 + l/200 | ||
解像度( x-軸、y軸): 0.001ミリメートル | |||
プロジェクター画面 | 画面サイズ( mm): ø 312使用範囲> ø 300 (ではメーターライン) | ||
スクリーンロータリー範囲: 0 °〜360 ° | |||
解像度( x-軸、y軸): 1 &急性;または0.01 ° | |||
データ処理システム | DC-3000多機能データ処理システム、 現れで英語、 ことが使用する収集データと測定ポイント、 ライン、 サークル、 角度と距離。 | ||
照明 | を照明の伝送と反射: 24ボルト/ 150W-halogenランプ。 | ||
電源 | 110ボルト/ 220ボルト( ac)、 50/60 ｈｚ、 総電力= 400ワット | ||
コールド | 3ファン | ||
寸法 | l *ワット* h (ミリメートル) | 780*780*1100 | |
重量 | 単位: (キロ) | 200 | |
オプション | ミニプリンタ、エッジ検出器、M2Dソフトウェアなど。、参照してくださいアクセサリー用測定 プロジェクター用より詳細。 | ||
レンズ | 倍率: 10x (オプション) 20x (オプション) 50x (オプション) 100x (オプション) | ||
オブジェクトビュー(ミリメートル): ø30 ø15 ø6 ø 3 | |||
作動距離(ミリメートル): 77.7 44.3 38.4 25.3 | |||
マックス。工作物の高さ: 80ミリメートル80ミリメートル80ミリメートル80ミリメートル | |||
当社のサービス
保証:
12ヶ月保証。 自信を持って購入!
1. within 12ヶ月から日付の組み立てると受け入れ、 しかし、超えない15ヶ月から日付場合出荷。
2. duringこの期間、 私たちは取る電話やインターネット指導にユーザーでできる結合後の販売顧問サービス。
3. we提供ライフ保証サービスのマシン用ユーザーでコスト。
1)場合機故障に起因する側、 を送り返すことができスペアパーツに米国とコストによる当社側。
2)しかし必要がある場合私たちの技術者に来る顧客側用トレーニング、 テクニカルサービスは送料、 を除くチケットと宿泊施設。
4. extra保証期間:私たちは取る電話にユーザーアフター顧問サービス。
5. our同社は、スペアパーツが提供することができをユーザーでコスト。
6。私たちが提供ユーザーでアフター付加価値テクニカルサービスによる優遇価格用ライフ、 などの技術的なアップグレードとレトロフィット。
