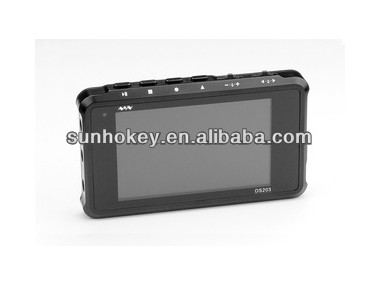

アームdso203クワッドポケット4チャンネルのデジタルオシロスコープアルミケース付き

説明:

はポケットサイズのdso2034チャンネルのデジタルオシロスコープのための一般的な電子工学タスク。 に基づいてそれはarmcortexm3( stm32vct6)、 を提供する72ms/sサンプリングレートし、 統合されたfpgaと高速adc。 内部2メガバイトのusbディスク波形を格納するために使用することができる、 ユーザアプリケーションとアップグレードファームウェア。

1)2プローブコネクタ
2)4入力・4曲( 22アナログデジタル)
3)、 カスタム波形出力( を含む建て- 正弦、 正方形、 三角形)
4)建て- 2musbディスク
5)非常に低消費電力

6)3" 240・回; 400ワイドカラーtft液晶画面、 店主stm32mcuで、 fpgaのことを実装する制御と管理の外部adcとデータキャッシュ。
7)回路を使用してアナログチャンネルユニティゲインが> 150mhzのオペアンプ、 ので、 実際のアナログ30mhzの帯域幅がより多くをすると思われて。
8)36m+36mサンプリング周波数、 の使用は、 adcad9288-40チップ、 シングル- チャネルの最大のサンプリング周波数72メートル。
9)fifoラムが使用頻度の最大運転> の200mhzの低- 電源fpgaを達成するために。
10)ad9288-4072m+72mオーバークロックをサンプリング周波数を達成するために、 になるよう最大単- チャネル144mサンプリング速度をアップする。
11)として低消費電力、 低い- コスト、 qfpパッケージのfpgaやその他の条件、 ストレージ容量が大きくありませんが、 そうdso203サンプリングの深さのための現状- マルチチャネル4096チャネルあたりポイント、 シングル- チャネル仕事の例、 8192ポイント。
12)同時にに、 サイズを縮小し、 diyに容易に手溶接、 マイコンとfpgaqfp100パッケージが選択されてい、 選択されたqfp48adcパッケージ

仕様:
