原産地: | 中国(本土) | 銘柄: | si | モデル番号: | sds2304 |
包装
包装: | 寸法: 352mmx112mmx224mm( 長さx幅x高) 重量: 正味重量2ch: 3.4キロ、 4ch: 3.5kg |

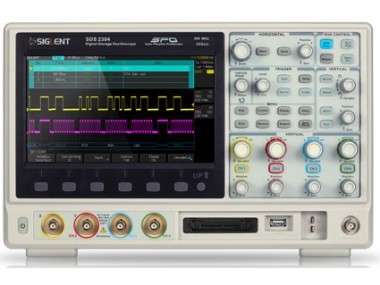

100m2チャンネルのデジタルストレージオシロスコープハンドヘルドミニ
主な特徴:
帯域幅70mhzの、 100mhzの、 200mhzの、 300mhzの
リアルタイムサンプリングレート、 アナログチャンネル: 2gsa/s、 デジタルチャンネル: 500msa/s( オプション)
2/4アナログチャンネルを提供する、 8デジタルチャンネル( オプション)
建て- 25mhzの機能/任意波形発生器( オプション)
シリアルプロトコルの様々なトリガーとデコード機能(iic、 spi、 uart/rs232、 することができ、 lin)
スマートの様々なトリガ機能( パターン、 ウィンドウ、 間隔、 ドロップアウト、 ラント)
トリガーhdtvサポート
歴史とセグメント化されたメモリサポート機能( std。 80まで、 000フレーム)
ハードウェア- ベースのズーム機能と高スピードパス/技術失敗する機能
自動波形測定値の32種類、 統計機能サポート測定
高度な波形数学操作( fft、 差動、 インテグラル、 平方根)
完全な接続性: usbホスト、 usbデバイス( usbtmc、 pictbridge)、 lan( vxi- 11)、 trigext、
パス/失敗する、 trigアウト
リモート制御コマンドscpiサポート
マルチ- 言語ユーザーインターフェイスと建て- オンラインヘルプシステム
8インチtft- 液晶( 800*480)
仕様
モデル | sds2072 | sds2102 | sds2202 | sds2302 |
sds2074 | sds2104 | sds2204 | sds2304 | |
帯域幅 | 70mhzの | 100mhzの | 200mhzの | 300mhzの |
チャンネル | +2/4ch1ext、 8デジタルチャンネル( オプション) | |||
最大。 リアルタイムサンプリングレート | 2gsa/s | |||
メモリ深セン | 28mポイント | |||
最大。 キャプチャレート | 110、 000wfms/s | |||
入力インピーダンス | 1m・オメガ;||20pf、 50・オメガ; | |||
タイムベース範囲 | 1.0ns/div~50s/div | |||
ロール: 100ms~50s/div | ||||
垂直感度 | 2mv/div~10v/div | |||
トリガータイプ | エッジ、 パルス、 ビデオ、 スロープ、 間隔、 ラント、 ウィンドウ、 パターン、 ドロップアウト、 トリガーシリーズプロトコル | |||
デコードタイプ | Iic、 spi、 uart/rs232、 することができ、 lin | |||
数学の操作 | A+b、- b、 a・回; b、 a/b、 fft、 diff、i ntg、 sqrt | |||
自動測定 | vpp、 vmax、 vmin、 ヴァンプ、 vtop、 vbase、 vavg、 を意味する、 認証標準物質、 vrms、 rov、 fov、 rpre、 fpre、 立ち上がり時間、 立ち下がり時間、 freq、 期間、 +wid、- wid、 dut+、 dut-、 bwid、 相、 frr、 frfの、 ffr、 fff、 lrr、 lrf、 lfr、 lff | |||
外部記憶 | ビットマップを節約する、 csvを節約する、 波形の保存、 セットアップを節約する | |||
インターフェイス | Usbホスト( サポートusb- gpib)、 usbデバイス、 lan、 trigext、 aux( trigアウト/パス/フェイル) が | |||
ディスプレイ | 8インチtft- 液晶( 800*480) | |||
最大。 入力電圧 | ± 400v( dc+vppac)、 cati、 catii | |||
電源 | Ac100-240v、 45-440hz、 最大50va | |||
寸法 | 352mm*112mm*224mm( length*width*high) | |||
重量 | 正味重量: 3.4キロ( 2ch)、 3.5kg( 4ch) | |||
標準付属品 | クイックスタートガイド、 | |
製品認定証明書、 | ||
パッシブ2/4セットのプローブ | ||
のために設計された、 電源コード、 測定器や地元の国によって認可 | ||
usbケーブル | ||
てcdを( を含むユーザーマニュアル、 クイックスタート、 データシートおよび関連するアプリケーションソフトウェア) | ||
オプションのアクセサリ | 25mhzの機能/任意波形発生器 | Sds-2000-fg |
Iicデコード用のオプションアクセサリー、 spi、 uart/rs232、 することができ、 lin信号 | Sds-2000-dc | |
オプションのアクセサリ電源分析 | Sds-2000-pa | |
Usb- gpibアダプタ | Usb- gpib | |
隔離されたチャネルオプションのアクセサリ | isfe | |
高- 電圧プローブ | hpb4015 | |
電流プローブ | Cp4060/cp4200/cp5050/cp5300 | |
差動プローブ | Dpb4050/dpb3050 |
送料・包装
フェデックス、 dhl、 ups、 tntおよびemsあなたの条件に従って。 通常、、 私たちはパックに応じて商品を標準的な輸出パッキング、 または顧客の要求に応じて。
私たちのサービス
私たちが提供できる注文前にサンプル、 およびoem、 odm製品。
当社の製品出荷前に検査tpiを受け入れることができ。
