原産地: | オーストラリア | 銘柄: | すべて | モデル番号: | ds203 |
包装
包装: | ボックス/bag |

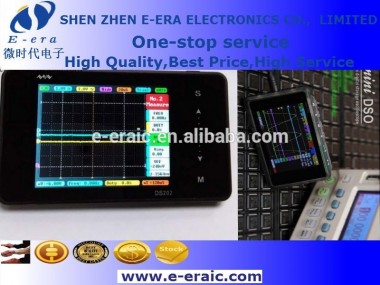

オシロスコープds203ポケットminidso dsoクワッドオープンソース
仕様:
ds203は5トラック4線式共通電子工学タスクデジタルオシロスコープ。それはに基づいてarmのcortex m3コアcpu、fpgaは使用のため外部adc管理制御とデータキャッシュ、2メガバイトの構築されたuディスク、ユーザーは、uディスクに店舗波形とアップグレードをシステムファームウェアと提供四アプリケーションパーティション、ユーザーフレンドリーなロードとアップグレードアップに四つの異なるアプリケーションファームウェア。
マスターcpu: armのcortex m3
lcd: 3インチtft、解像度: 400*240
fifoと制御: fpga
adc: ad9288-40、(オーバークロック)
スケーラブルAD9288-80、AD9288-100、
AD9218-40、AD9218-60、AD9218-80、AD9218-105、低ノイズ
アナログチャンネル2 ([CH_A] [CH_B])
デジタルチャンネル番号2 ([CH_C] [CH_D])
計算チャンネル[ CH_A] + [CH_B]、[ CH_A]-[CH_B]、[ CH_C] & [CH_D]、[ CH_C] & [CH_D]
垂直感度50 mv-10ボルト/ div (1-2-5ステップ)を使用してx1プローブ
とき200 mv-100ボルト/ div (1-2-5ステップ)使用x10プローブ
垂直解像度8ビット
メモリ深度シングルチャンネル8 k
4チャンネル4 × 4 k
入力カップリングdc、ac
最大入力電圧80Vpp用いx1プローブ
とき400Vpp使用x10プローブ
ソフトトリガータイプ負エッジ、高-低
ハードエッジトリガタイプ正と負
トリガモード自動、通常、シングル、遅いスキャン、オンデマンドスキャン
トリガソース[ CH_A] [CH_B] [CH_C] [CH_D]
方形波信号源:
10 hzに8 mhzの合計20ファイル約2.8vpp信号源、をデューティ·サイクルの10に90%調節可能
正弦、トライアングル、ノコギリ:
10 hzに20 Khz合計の11ファイル約2.8vpp
サンプリング波:
開発の波形セグメント以内&デルタ; t
ファイルストレージ容量built-8M usbディスク
ファイルストレージフォーマットbmp、dat
自動測定タイプ、最大、最小、ピークにピーク、平均、rms、周波数、期間、パルス幅、デューティサイクル
カーソル測定時間値、振幅値
表示モード4線式ディスプレイ:
ライン1: [CH_A]、隠す
ライン2: [CH_B]、隠す
ライン3: [CH_C]、隠す
ライン4: [CH_D]、隠す、[ CH_A] + [CH_B]、[ CH_A]-[CH_B]、[ CH_C] & [CH_D]、[ CH_C] & [CH_D]、FILE_1、FILE_2、FILE_3、FILE_4
サンプリングモードリアルタイムサンプリング
サンプリングレート30 2013s/s〜72メガサンプル/秒
30/s〜144メガサンプル/秒開発
電源バッテリ駆動
サイズ98ミリメートル(長さ) x60mm (高さ) x14.5mm (厚い)
