| 原産地: | 中国(本土) | 銘柄: | gaimc | モデル番号: | G3151DP | 製品名: | G3151DPガス空気スマート差圧トランスミッタ価格 | 出力: | 4-20mADC/hart | 精度: | ± 075% fs | 電力供給: | 17.5-45vdc | 圧力範囲: | 0-7.5KPaに0-41000KPa | 保護クラス: | ip65 | ミディアム: | 液体、ガス、蒸気など。 | 防爆: | はい | 充填液: | シリコーンオイルまたはフッ素オイル |
包装
| 包装: | 標準輸出梱包 |

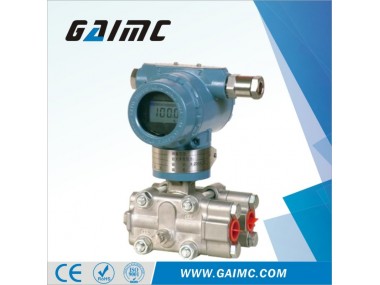

G3151DPガス空気スマート差圧トランスミッタ価格
関連製品
製品の説明
説明
G3151DP圧力トランスミッタで構成さでセンサーと回路。センサーで構成さで敏感な要素、直接デジタル容量回路、温度センサーと特徴付けられるeeprom;回路で構成さでマイクロプロセッサ、デジタルまたはアナログコンバータ、デジタル通信とeepromに変換する圧力信号に4〜20ma。
機能
& raquo。圧力範囲: 0-7.5KPaに0-41000KPa
& raquo。採用を固体、プラグインプリント回路基板。
& raquo。コンパクトな構造、頑丈な、アンチ振動。
仕様
電気技術的パラメータ | |||
電力供給 | 17.5-45vdc | 出力信号 | 4-20mADC/hart |
hart通信負荷 | 250-1500ohm | 絶縁強度 | 100vac |
リフレッシュ時間 | 0.25Sec | スタートアップ時間 | 5秒 |
perfermance techanicalパラメータ | |||
精度 | ± 075% fs | 安定した作業 | -40-85 & #8451; |
親戚湿度 | 5%-98% | 作業温度 (lcd) | -20-70 & #8451; |
ミディアム温度。 (最大。) | -40-104 & #8451; | 安定性
| ± 1% |
temp。効果 | ≤ 45%/55 & #8451; | ||
機械式techanicalパラメータ | |||
分離ダイヤフラム | 316 lsst | 流れ接続穴 | 1/4-18NPT |
ブリード弁 | 316 lsst | ジョイント(optioanl) | 1/2-4-14npt |
ジョイント | 316 lsst | 電気接続 | 1/2-4-14npt |
" o "型サークル | ニトリルゴム | 重量 | 3.9キログラム |
電気ボックス | アルミ合金 | 保護等級 | ip65 |
ジョイントボルト | 亜鉛メッキ炭素鋼 | ||
ご注文ガイド
G3151DP | 差圧トランスミッタ | |||||||||
いいえ |
| |||||||||
| 3 | 0-1.25〜7。64KPa | ||||||||
4 | 0-6。22〜37.39KPa | |||||||||
5 | 0-31。10〜186.40KPa | |||||||||
6 | 0-117.21〜689.48KPa | |||||||||
7 | 0-0。34〜2。07MPa | |||||||||
8 | 0-1。17〜6。89MPa | |||||||||
9 | 0-3.45〜20.68MPa | せずにフッ素と分離膜 | ||||||||
0 | 0-6。89〜41.37MPa | |||||||||
| no。 | 出力 | ||||||||
b | 4-20ma hartプロトコル | |||||||||
| no。 | 材料構造 | ||||||||
圧力室 | ブリード弁 | 分離ダイヤフラム | 充填液 | |||||||
2 2 | 316 lsst | 316 lsst | 316 lsst | シリコーンオイル | ||||||
2 3 | 316 lsst | 316 lsst | ハンのalloyC-276 | |||||||
2 4 | 316 lsst | 316 lsst | モネル合金 | |||||||
2 5 | 316 lsst | 316 lsst | タンタル | |||||||
3 3 | ハンの合金c | ハンのalloyc | ハンのalloyC-276 | |||||||
3 5 | ハンの合金c | ハンのalloyc | タンタル | |||||||
4 4 | モネル合金 | モネル合金 | モネル合金 | |||||||
7 3 | 316 lsst | ハンの合金c | ハンの合金C-276 | |||||||
2 a | 316 lsst | 316 lsst | 316 lsst | フッ素オイル | ||||||
2 b | 316 lsst | 316 lsst | ハンの合金C-276 | |||||||
3 b | ハンの合金c | ハンの合金c | ハンのalloyC-276 | |||||||
2 d | 316 lsst | 316 lsst | タンタル | |||||||
3 d | ハンの合金c | ハンのalloyc | タンタル | |||||||
7 b | 316 lsst | ハンのalloyc | ハンのalloyC-276 | |||||||
|
| no。 | アイテムオプション | |||||||
t | 1/2npt (女性) 316 lsst | |||||||||
o | 1/4NPT (女性) 316 lsst | |||||||||
no。 | アイテムオプション | |||||||||
m7 | リニアインジケータ0〜100 | |||||||||
bl | パイプ取付湾曲ブラケット(d = 51ミリメートル) | |||||||||
b2 | プレート取付ブラケット | |||||||||
あなたの早期問い合わせる致します
