| 原産地: | 中国(本土) | 銘柄: | tinko | モデル番号: | Ctm-1x | 理論: | 温度調節器 | 温度範囲: | -1999- 9999℃ | 正確さ: | ±0.5%f。 s | 使用法: | 産業 | 電源: | 85-265vac、 50/60hz | チャネル: | 1-16channel | 入力: | Rtd、 tc、 4-20ma、 0-10v等。 | 精度: | +- 0.5パーセントf。 s | ディスプレイユニット: | インチled1.04桁 | アラーム: | 2リレー接点( 250vac、 3a) |
包装
| 包装: | カートンの包装または要求に応じて |

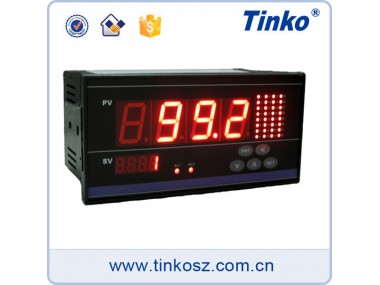

tinko12チャンネルマルチリレー出力を持つ点の温度インジケータ、 温度プロセスrs485スキャナ中国製
1.説明
1月12日でチャンネルをスキャンし、 スキャナ入力信号スイッチング一つずつ上に。 することができ、 入力信号rtd、 熱電対、 4~20ma、 0~10v、 等。 できますので、 それはmonitorstemperature、 湿度、 圧力、 液体レベル、 というように。 それは警報リレー出力。 とrs485による通信ポート、 それを実現することができ遠隔監視システムを搭載したpc。 と一緒にマイクロ- プリンタ、 それを印刷することができリアル- 時間データや曲線。
2.技術標準
電源電圧 | 80~260vac、 またはdc24v50/60hz | 作業環境 | 温度:- 10- 5度 湿度:< 85％ |
測定精度 | ± 0.5パーセントf。 s | 消費される電力 | 4w |
表示精度: | 0.1度 | 設定方法 | フロントパネルのキーを使用してデジタル設定 |
サンプリングレート | 150msチャネルあたり | チャネル数 | 、1〜16チャンネルを選択可能 |
3.製品モデル
| Ctm- | ||||||
| (1)( 2)( 3)( 4)( 5)( 6)( 7)( 8)( 9)( 10)( 11)( 12)( 13) | ||||||
| コード | 名 | 説明 | ||||
| 1) | サイズのフロント( w*h) | 1:16080mm9:96x96mm | ||||
| 2) | チャンネル | 02~16 | ||||
| 3) | 入力信号 | 入力信号テーブルを参照してください | ||||
| 4) | 入力1スタート用チャネル | 02~16 | ||||
| 5) | チャネルの入力1エンド | 02~16 | ||||
| 6) | 入力2 | (それ無視することができたときにそれは唯一の一種で出力信号) | ||||
| 7) | 入力2スタート用チャネル | 02~16 | ||||
| 8) | チャネルの入力2エンド | 02~16 | ||||
| 9) | アラーム出力 | Nn: ノーmm: リレー出力の2基はtl: 拡張ドライブ出力 | ||||
| 10) | 送信出力 | 5:0- 20ma7:0- 10ma8:4- 20man: なし | ||||
| 11) | 通信 | C: rs485インターフェイス( modbusrtu) n: なし | ||||
| 12) | プリント | Z: 印刷n: なし | ||||
| 13) | コントローラタイプ | W: 温湿度nスキャナ: ノーマルタイプ | ||||
4.入力信号テーブル
| コード | k01 | k02 | e01 | |||
| 入力信号 | k(0~1300)・#8451; | k(0~400)・#8451; | e(0~1000)・#8451; | |||
| コード | j01 | n01 | t01 | |||
| 入力信号 | j(0~1000)・#8451; | n(0~1300)・#8451; | t(0~400)・#8451; | |||
| コード | s01 | b01 | r01 | |||
| 入力信号 | s(0・#8451;~1600)・#8451; | b(0・#8451;~1800)・#8451; | r(0~1700)・#8451; | |||
| コード | p01 | p02 | c01 | |||
| 入力信号 | pt100 | pt100 | cu50 | |||
| (- 100~200・#8451;) | (- 200~600)・#8451; | (- 50~150)・#8451; | ||||
| コード | w01 | 201 | 301 | 401 | ||
| 入力信号 | W5/w2 | 0~80・オメガ; | 0~400・オメガ; | 0~5v | ||
| コード | 402 | 501 | 502 | 701 | ||
| 入力信号 | 0~10v | 0~50mv | Mv0~250 | 0~20ミリアンペア | ||
| コード | 702 | 801 | 901 | |||
| 入力信号 | 0~10ma | 4~20ma | 他の人 | |||

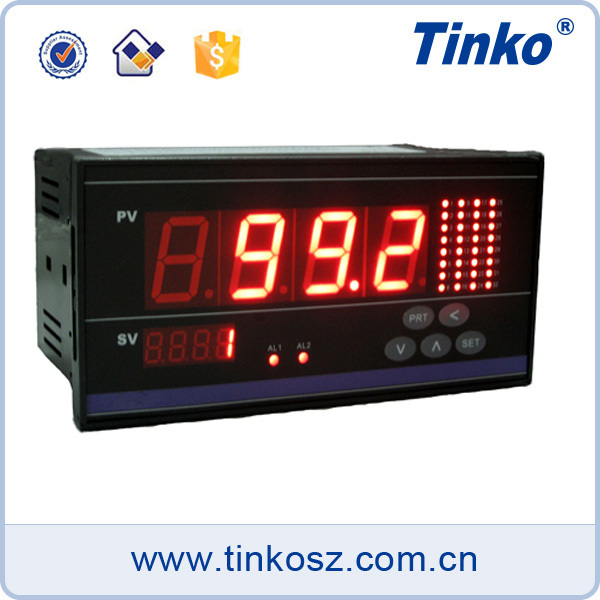

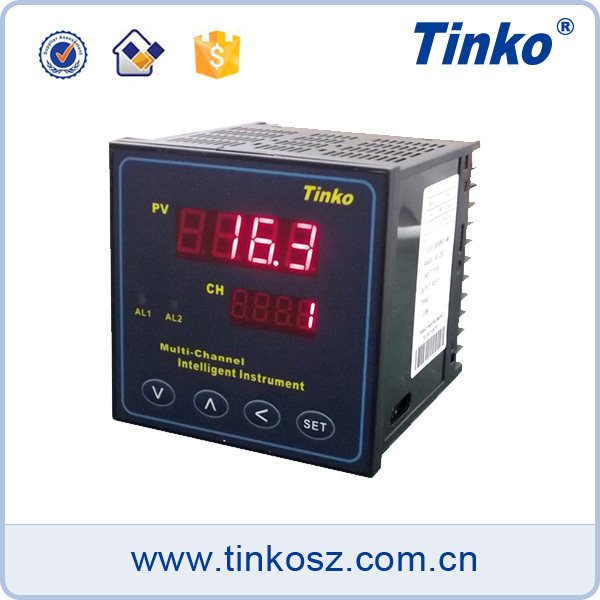

Ctm- 1( 160*80mm) ctm- 9( 96*96mm)
