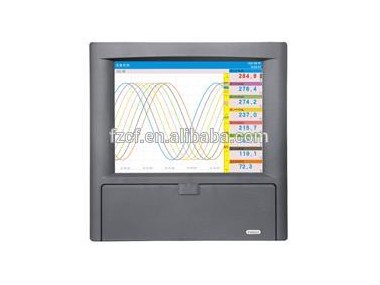

kt800カラー画面ペーパーレスレコーダー

kt800色ed-スクリーンペーパーレスレコーダー、を有する48チャンネルユニバーサル入力、 缶入力標準電流、標準電圧、周波数、millivolt、熱電対とサーミスタなど。これは、センサーを分離する配電出力、リレーアラーム出力、伝送出力、流れ統合/レポート、質量メモリ、歴史的データアーカイブ、印刷、シリアル通信/イーサネット通信。

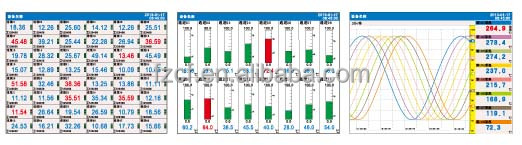

表示

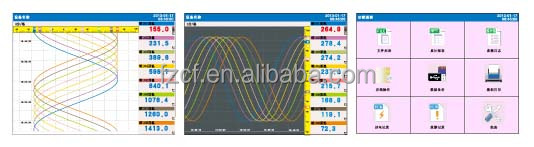

リアルタイム曲線(垂直)歴史的な曲線機能メニュー技術的パラメータ

構造

電源部

定格電圧: 220vac

使用して範囲の供給電圧:100vac〜240vac

定格周波数: 50 ｈｚ

消費電力:≤50ワット(含む選択一致機能)

入力部

入力ポイント番号: 8、16、24、32、40チャンネル

測定期間: 1 s

入力タイプ:直流(i)、直接電圧(v)、熱電対(tc)、抵抗(rtd)、周波数(fr)

周波数入力

低レベル: 0〜2ボルト

高レベル: 4〜24ボルト

デューティ比: 10%〜90%

ドライブ電流: min.5mA

アナログ入力カード

解像度: 16ビット

サンプリングレート: 1回毎秒

信号端子圧力:最小。-24vdc、マックス。+24vdc

シリーズ-コモンモード除去電圧(50 ｈｚ): 5ボルト信号: 1.5ボルト

10ボルト信号: 1.5mV

20mv信号: 50mv

100mv信号: 150mv

損失の信号:熱抵抗、熱電対オープン(破線)

4〜20ma入力電流未満2ミリ

他の信号できない使用

表示部

ディスプレイ: 10.4インチtft着色液晶(800 × 800ポイント)

ディスプレイグループ: 8グループ

チャンネルアイテム:7漢字または15手紙(図)

チャンネルユニット: 3漢字または7文字(図)

状態表示:表示画像名、パネルカード状態、アラーム状態、sdカード状態、usbデバイス、サイクル表示、時間

表示メニュー:測定データ表示(デジタル表示、バーダイアグラムディスプレイ、曲線ディスプレイ)、歴史的曲線ディスプレイ、機能メニュー (ファイルリスト、ストレージ操作、データバックアップ、を印刷、累積レポート)

カーブ表示:横と縦選択可能

歴史的曲線:再生することが記憶されたデータでemsメモリ

を拡大すること1/2/4/8/16/32回

更新レート: 1 s

 メモリ記録時間の長さ

バッチ記録モード、記録時間の長さと記録ギャップ、を見る次のリスト:

を減らすチャンネル番号、記録時間の長さを増加し、記録ギャップことがセット30分

 24vdcトランスミッタ電源出力

ループ: 6チャンネル(3グループ分離)

出力電圧: 24ボルト±5%

出力電流で各チャンネル: 65ma (過負荷保護電流: 5.5v)

 アラーム

アラーム番号: 4アラームで各チャンネル

アラームタイプ:上限警報、下限アラーム、1mhzインクレメント150mhzのアラーム、デクリメント警報

アラーム遅延時間: 0〜10 s

アラーム出力:出力に内部リレー

ディスプレイ:ときにアラーム、アラーム状態表示に対応するメニュー

アラーム録画:アラーム情報に表示されますアラームメニュー。

 輸送や保管条件

周囲温度:-10~60°c

周囲湿度: 0%〜95% (非凝縮物)

 追加の仕様

 アナログ出力(/t4、t8)

出力チャンネル番号:4チャンネル、8チャンネル

出力タイプ: 4〜20ma

負荷:≤750Ω

 アラーム出力リレー(/a12、/a24、/36a)

出力ポイント: 12ポイント、24ポイント、36ポイント

接点定格: 250vac/3a。30vdc/3a (抵抗負荷)

リレー:または操作(マルチチャンネル共有)

 通信機能(/c2、c3)

接続方法: rs232c (/c2)またはrs485 (/c3)

プロトコル: modbus-rtu

通信速度: 1200/2400/4800/9600/38400/57600/115200

ビット交換: 2-1 4-3、1-2 3-4。4-3 2-1。3-4 1-2

 印刷機能(mp)

プリンタ:パネルマイクロプリンタ

印刷内容:リアルタイムデータ、履歴データ、蓄積レポート

印刷方法:マニュアル印刷、タイミング印刷

 usb機能(/u)

プロトコル:互換usb2.0プロトコル

ポート番号: 1

 sdカード機能(/s)

プロトコル:互換標準sdプロトコル

ポート番号: 1
