| 原産地: | 中国(本土) | 銘柄: | SHINING3D | モデル番号: | OpticScan-QL | 使用法: | 振動試験機 | 力: | 電子 | 標準: | VDI/VDE2634 (ドイツ) | 証明書: | CE/FCC | レンズ: | 4レンズ | 選抜しなさいスキャン範囲(mm)を: | 400300mm~200150mm | 特徴の正確さ(mm) (単一スキャンによって): | 0.04~0.015 | スキャン可能の目的サイズ: | 200~1500mm |
包装
| 包装: | 金属製のケース、 海路で輸送のために木箱、 空気によってによってまたは速達 |
私nstructionのopticscan3dデジタイザ

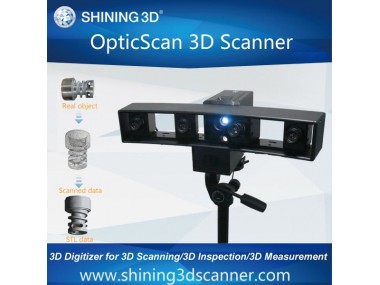

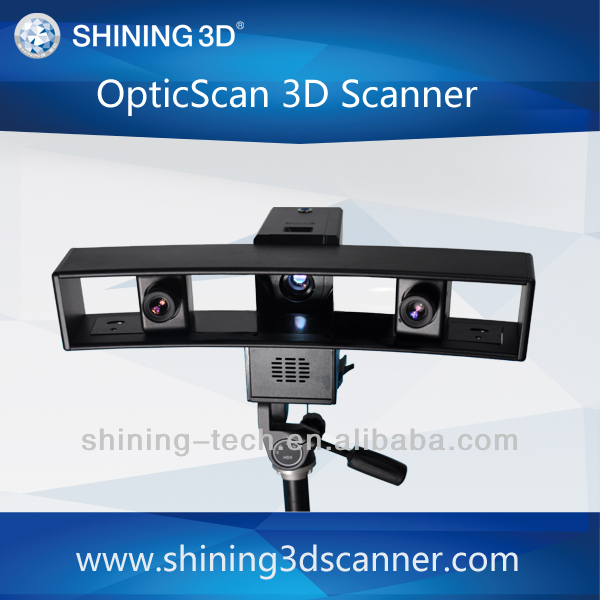

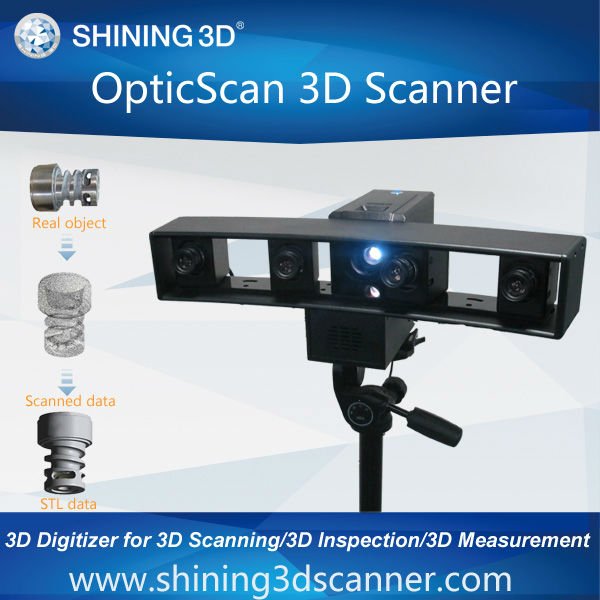

Opticscan- qlは、 産業、 高解像度、 光学式3dデジタイザ/スキャナ。
をopticscan- qlが実現し3- 次元測定データなどの部品のための工業用板金部品、 ツールや金型、 タービンブレード、 プロトタイプ。 シングルポイントの代わりに測定、 完全な部品形状をキャプチャされで緻密な点群やポリゴンメッシュなどを記述して正確にオブジェクトの表面とプリミティブ。
3dデジタイジングとopticscan- qlが実現しさまざまなオブジェクトのサイズと複雑さのための。 opticscan- qlで座標shiningformxor、 shiningformxov3dを完了するために高精度な座標、 フル- フィールドに偏差cad、 セクション- ベースの完全な測定分析とレポート。
利点のOpticscan- ql:
1。高効率:を採用してい1- 両面スキャン技術、 高速( 単一のスキャン時間未満5s)
2。高精度:ユニークな校正手法を使用し高測定精度を得ることができ精度を確保するための、 全体的な組み合わせの。
3。高解像度:高- パフォーマンス計測用カメラが得ることができる高い密度のクラウドポイントデータを一度に、 スキャンしたものとなるよう細部がはっきり見えるように。
4。メンテナンスフリー:ランプの存続期間中である投影内は20モジュール、 000時間、 通常は、 スキャナを長年にわたり使用することができ。
5.更新された互換性: 勝利764ビット( 英語/中国語)
技術仕様のopticscan- ql:
モデル | Opticscan- ql |
単一のスキャン範囲( mm) | 400300mm200x150mm〜 |
特徴精度( mm) によって( シングルスキャン) | ミリメートル0.04~0.015 |
サンプリング平均ピッチ( mm) | ミリメートル0.3~0.15 |
scannableオブジェクトのサイズ | >200~1500mm( そう> 1500ミリメートル、 で動作shininig3dメトリック) |
走査型 | 非- 接触( レーザーなしで) |
デジタル化 | 12801024/1.3メガピクセル |
標準精度基準 | Vdi/2634vde( ドイツ) |
アクイジション時間 | <5s |
タイプを揃える | オートを揃える |
利点 | スイッチの間で前後にスキャニング範囲、 なしで再- キャリブレーション) |
| 出力データ形式 | stl、 asc |
アプリケーションのopticscan- ql
1.3d検査
なぜshining3dハイテク・rsquo; sの3dスキャナ?
私たちが提供する:
高効率、 高品質、 低コスト
・雄牛; 非- 接触測定;
・雄牛; 獲得する巨大なサイズ3dデータ短時間で;
・雄牛; 完全な表面検査の代わりに立ち入り検査;
・雄牛; ユーザ- フレンドリーなソフトウェア、 操作しやすい、 catiaデータと互換性があり、 solidworks、 pro/e、 ug、 会社情報rapidformxor/xov等。
