原産地:	中国(本土)	銘柄:	ce ジェン	モデル番号:	YD410
使用法:	振動試験機	力:	電子	電力供給:	-24vdc
周波数応答:	0 〜 5 Khz	取付用ネジ:	m20 * 1.5 ミリメートル	線形範囲:	10 ミリメートル
直線性:	2%	寸法:	80*160*150 ミリメートル (h * ワット * l)

包装

包装:

カートンボックス

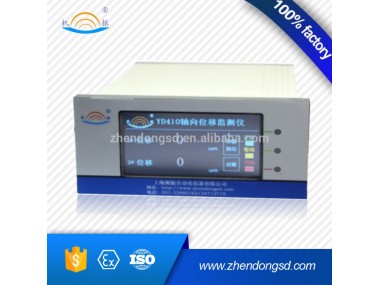

YD410シェル変位モニター



1. brief紹介

YD410変位振動モニターは精密インテリジェント測定と制御機器、広く電力、石油、化学と他の部門。これは、メジャーと制御を変位のタービン、ファンと他の回転機械によるYDYT9800渦電流センサ。を楽器は装備アラームとシャットダウン制御信号出力、電流出力コネクタに接続できるコンピュータや他の機器。をモニターは、80 × 160 (mm)共通シャーシ、ledデジタルディスプレイ、pvcカラーマスクと光タッチキー、そしてそれは、美しい外観、小説のスタイル、合理的な構造、シンプルなインストール、安定した性能と信頼性の高い品質。



2. main機能

2.1軸方向変位測定とディスプレイ、4つのデジタル管表示、を最初の数字はサインビット、これは、ディスプレイ" 0 "、"-"、" 1 "、"-1 "

2.2は機器はでアラーム機能、ながらを監視変位が設定値、命令ライトにフロントパネルはオンと出力をオン/オフ信号にリアパネルに保護監視計器。

2.3アラームと遮断設定値は内測定範囲、ユーザーが任意に設定。

2.4それは装備出力とrs485コネクタに接続できるコンピュータや他の楽器。



3。技術的パラメータ

3.1.1信号入力:接続でYDYT9800深刻な渦電流センサー

3.1.2入力インピーダンス: 35kΩ

3.1.3変位ディスプレイ: 4つのデジタル管表示、を最初の数字はサインビット。

3.1.4測定範囲: 0ミリメートル〜10ミリメートル(ことを確認に応じてユーザーの必要性)

3.1.5測定精度: ± 1%

3.1.6電流出力: 4〜20ma負荷≤ 500Ω

3.1.7通信インタフェース: rs485

3.1.8作業環境:温度:-30 ℃〜60 ℃相対humidit y: ≤85%

3.1.9電源: ac220v ± 30% 50 ｈｚ

3.1.10警報接点容量: 220vac/2a、24vdc/3a

3.1.11寸法: 80 × 160 × 150ミリメートル(h × w × l)

3.1.12穴サイズ: 74 × 152 (h × w) 3.2 YD9800渦電流センサー

3.2.1プローブ径: & φ。18ミリメートル

3.2.2線形範囲: 10ミリメートル

3.2.3感度: 1.6 v/mm

3.2.4リニアリティ: 2%

3.2.5周波数応答: 0〜5 Khz

3.2.6プローブの長さ: 70ミリメートル、など。

3.2.7取り付けスレッド: m20 × 1.5ミリメートル

3.2.8動作温度:プローブ-50 ℃〜120 ℃

3.2.9電源:-24vdc
