13つ- 相電力量計の試験システム( mts)
の最初のステップを完全に電子の生産の自動キャリブレーション電気メートル
システムによって作られていたkaipu10年前。 記述され、 ここで提供される、 システム
を備えているで最も近代的な技術に基づいてコンポーネント。 それ故、 長いを組み合わせたもの
長期的な経験で、 この分野でのアプリケーションは、 最先端の技術。 最近、に基づいて開発された新しいソフトウェアはkaipu・rsquo; sの提供実績を様々な歴史的メーカーのテストソリューションの数字に、 公益事業会社、 計量機関等。

一般的な特徴1.1
ibmが提供するユニバーサルメートル試験装置が同時にテスト用に設計された、
メートルの調整と認証。
次の電気メーターの精度等級0.2,0.5,1と2試験することができる:
*2ワイヤ-、 3ワイヤ- と4線有効電力と無効電力用メートル(真とクロス- 接続されている)、

が組み込まれており、 テスト·システム完全に電子試験電流- 電圧とテスト
世代。 ワーキングスタンダードは広い範囲の標準以下に直接接続されたメーターテスト回路。

パソコンシステムを制御しますが監督しテストシステムとは、 試験手順。 実際
バリューで試験電圧と- 電流との誤差を、 被試験メートルを上に表示されていますは、 モニタ。 メートルの誤りは、 示されていにさらに各エラーでディスプレイを測定位置。

ソフトウェアをサポートし、 ユーザーは、 次の操作モード:

*creationタイプのテーブルとテストテーブル( シーケンス)。 すでに準備編集のテスト
シーケンスやテーブルタイプも可能

*manualのテストメーター、 この場合に試験電圧、 電流、 pf、 周波数、 相
シーケンス、 選択することができ、 測定モードはテストのためにセット。 オペレータなり
入力することは許されメータ一定のエラーをチェックするためにパーセント被試験メーター。 エラー結果を得ることができ直接プリントアウトする

*automatic認証、 使用して型- とテストテーブル

*resultsの自動テスト、 ストレージ、 プリントアウト、 書式など。
をメータにするテストされていますで停止することができる静止メーターラック

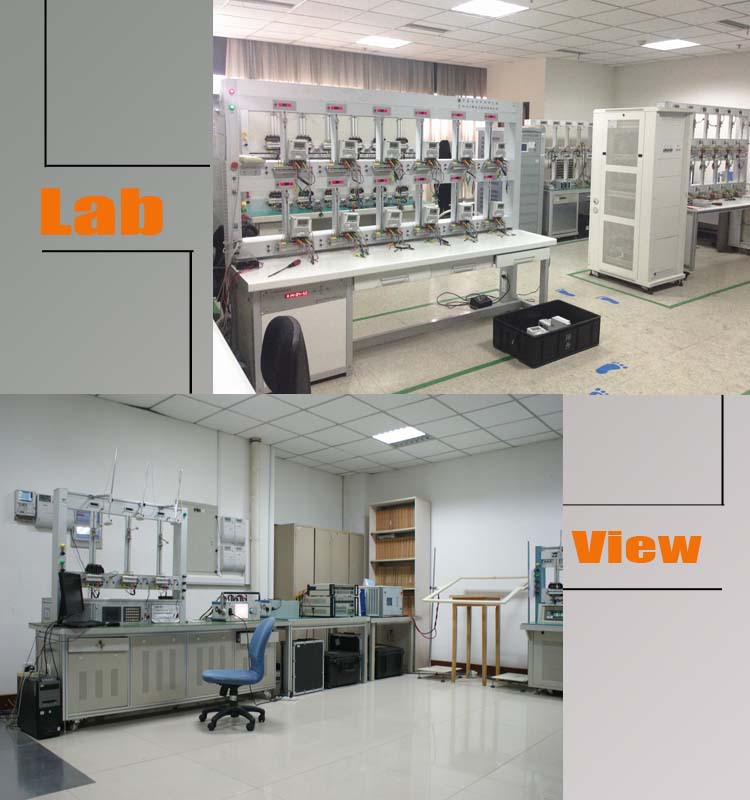

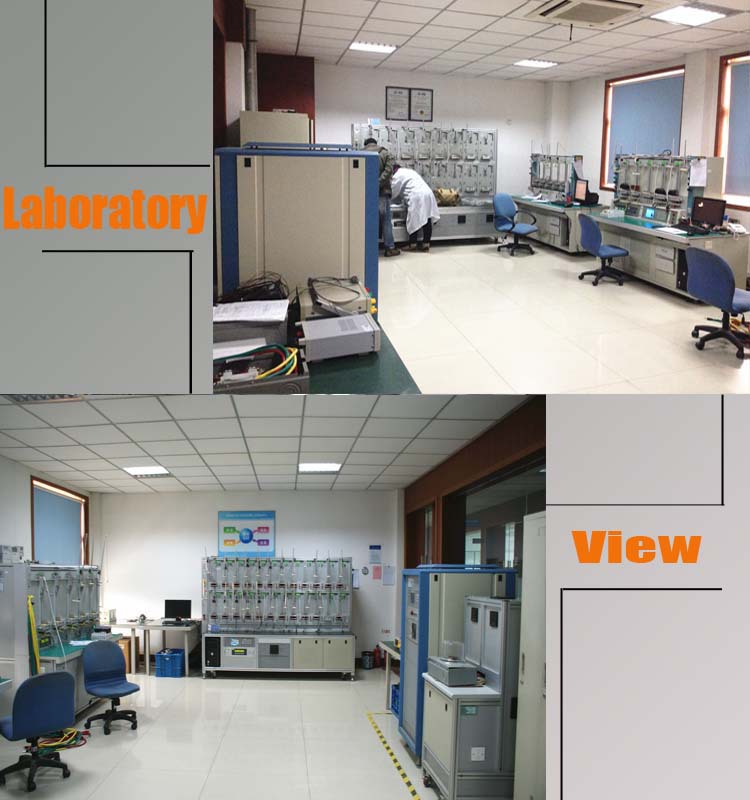

基本的なバージョンのテストシステムから構成され、 全次のコンポーネント:

*電源ユニット、 として設計19・ldquo;- 付きキャビネットのためのモジュールはテスト

試験電流電圧と世代だけでなく、 参照標準、

*テストテーブルテストメーター付同時テストのためのラックを装備:
ローターのための走査装置のマーク検出メートルと誘導型のled検出電子式メータ、
※ir- データ* ヘッドpcシステムのユーザとソフトウェア
※エラーの計算機* central個々のエラーが表示されます

なり、 テスト·システムに直接接続できunsterilized本管:
220v( ニュートラルに相) +10%- 15%-、 50hz& plusmn; 2%

1.2電源ユニット
と試験電流- 電圧は合成により完全にデジタルで発生した電子パワー
ソースによってを用い6- チャネル周波数発生器( まで拡張8チャンネル) とスイッチモード共振アンプ。
これらのアンプは、 次の特性:
*high効率
*ddcによる制御信号プロセッサ、
本管の補償* pfに従って接続en60555/iec555
での安定性* high誘導-、 容量性- と非- リニア負荷
良い品質の* very出力信号、 低thd
*electronically回路、 過負荷や短絡保護された
*designedが19・ldquo;- ユニット、 によって制御されるデジタル繊維- 光学系接続。
特徴* diagnosticアンプに問題を検出するために
を可能にする周波数発生器との組み合わせで、 広い範囲アンプ、
高調波の重ね合わせ。
閉ループ制御の構想を保証し高周波数発生器
安定性と精度の試験電圧と試験電流、 で絶対値でだけでなく、 相
角度。 選択された試験との偏差値と実際の値は監視され
継続的に。 の逸脱を超えて以前に選択された公差示されるでしょう
エラーメッセージとして。 この技術の本来の高精度なキャリブレーションを保証します
世代の出力設定の全ての負荷条件で。
故障をで示されます音響- と光信号。

1.2.1周波数波形発生器
波形発生器の中央ユニットは、 合成波形生成。 それ
の設定ポイントが生成されます、 デジタルコントロールユニット、 パワーアンプの、 を行っ閉じた- ループ制御の切り替えやコントロール、 テストの設定、 テスト中の操作手順。 出力設定のあたりを相が生成の解像度を持つ3600サンプル期間あたりと16ビット振幅に。

、技術的なデータの周波数発生器は:
コンピュータ制御された周波数テスト回路に調整可能:
同期化された操作* mains=50または60hzf、
制御された操作* quartzf=45.00から65hz、
するための措置0.01hzで調整可能。

テスト電圧回路の範囲で選択可能
*40380vへ( 相- ニュートラル)
に* 70658v( 相- 相)
*individual相制御することができる

試験電流回路の範囲で選択可能
*ミリアンペアから120a
*individual相制御することができる

位相位置調整に任意の力率
Cos・φ;/罪・φ; =1.0000.000から全部でコンピュータ制御された。

対称/非対称
試験電圧と電流は、 自由にとして選択可能対称/非対称、
バランス/アンバランスシステム

の重ね合わせ高調波
*in2nd範囲。。。 各テストに21に高調波電圧- 電流位相個別にとテスト。 2つ異なる波形/channel

高調波の各* magnitude0以上は調整可能。。。W40%と位相角。 r。 えＴという根本波

1.2.2試験電圧アンプ

-三相試験電圧アンプは世代で所望のテストのために設計されてい
パラメータ、 に基づいてコマンドから受け取った周波数発生器

電圧範囲: 40380vへ( 相- ニュートラル)
70から658v( 相- 相)
テストの精度振幅設定: 0.05%
テストの精度設定相
調整:0.01・度;
出力設定の安定性:< 0.05
歪率:< 0.5%
高調波の重ね合わせ2〜。 21.高調波
テストで、 出力電力電圧回路: 最大。 3×2000va。

保護:

主が保護されたヒューズによると出力
短い回路に保護されてい
回路/過負荷

通信:

を送る/信号を受信を介して光ファイバケーブル。

故障診断機能:

に建てられたアンプは、 セルフ- 診断特徴、 するためにアクティブにすることができるアンプ内部障害を検出します

1.2.3テスト電流増幅器
のそれぞれに3シングル- 相試験電流増幅器はのために設計されてい:
電流範囲: 1ma- 120a
テストの精度振幅設定: 0.05%
テストの精度設定相調整:0.01・度;
出力設定の安定性:< 0.05
歪率:< 0.5%
高調波の重ね合わせ2.。。。 21.高調波
出力電力テストで、 電流回路: 最大。 va1500相あたり

保護:

主が保護されたヒューズによると出力オープン回路に保護されてい回路/過負荷

通信を送る/信号を受信を介して光ファイバケーブル。

故障診断機能に建てられたアンプは、 セルフ- 診断特徴、 するためにアクティブにすることができるアンプ内部障害を検出します
