を キャピラリーチューブ生産機器パラメータ

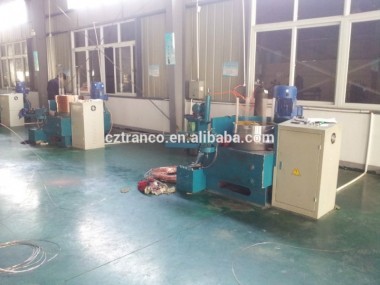

1. ld560上向き ブロック描画機

1.1 。上向き ドラム外径: & φ 。 560 ミリメートル

1.2 。描画速度: 0 〜 130 メートル/分

1.3 。ドラム素材: ZG45高周波急冷と表面ポリッシュ 。

1.4 。モータ電源: 11kw

1.5 。制御方法:周波数変換速度

1.6 。冷却方法:採用し循環オイル ポンプ潤滑。

1.7 。を完済フレーム:採用し て取り外し可能完済フレーム 、 を ダブル木製プレート コイル置く こと が できる ため完済。

2. キャピラリーチューブ再coiler

2.1 。上向き ブロック押す チューブ パス デバイス

2.1.1 。を調整可能な チューブ渡す ロールスロイス は配置出口で の上向き ブロック を確認する再ったらしい チューブ ませ ん が交差し た に チューブ を ドラム 。

2.1.2 。を ナイロン チューブ押す ロールスロイス は配置で ドラム採用空気圧シリンダー用制御を押す と失う 、 誰の圧力調整する こと が できる を通じて調整弁、 を防ぐ ため に チューブ が亡命とき張力が小さ すぎる ケーシング スライディング上ドラム 。 一方、 それ を減らす こと が でき大きな緊張を損傷する銅管。

2.2 。再coiler運転システム

2.2.1 。を再coiler ドライブ は転送する メイン シャフト による トルクモータ 、 を安定し た テンション を通じて達成する こと が できる トルク コントローラ制御電源電圧。

2.2.2 。同期ベルト ホイール の ローリング リング ライン配置装置に取り付け られ て いる メイン シャフト 。 メイン シャフト ドライブ ローリング リング ライン配置装置を回転さ せる同期的を通じて同期ベルト に実現ライン 配置装置は 、 チューブ シェル移動距離として その直径とき メイン シャフト回転ワン ラウンド 。

2.3 。 ローリング リング ライン アレンジメント構造

2.3.1 。 それ は主に チューブ シェル同期アレンジメント とき再巻く 。

2.3.2 。 あり調整ブロック に取り付ける双方の調整ネジ 、 できる に従って調整幅の i字型ホイール の再コイル 。

2.3.3 。 そこ に は スケール ライン に取り付ける ライン配置装置。 を調整ライン アレンジメント幅を通じて調整位置に最高の効果を得る 。

2.3.4 。 i字型ホイール ディスク取り外し構造

2.3.5 。 取り外し可能な再コイル ウェイ i字型ホイール主に二つ の セクション: 固定ディスク と可動インナー コア搭載さ れ て いる メイン シャフト 、 可動ディスク葉から固定ディスク を通して回転ロータ アーム に作る再コイル状と詰め チューブ シェル移動アウト 簡単に 。

2.4 。 インナー コア は分離として 4 セクション が装着スライディング チャンネル の固定ディスク 。 スライディング ブロック に インナー コア タッチ傾い表面に作る インナー コア拡大または縮小。

2.5 。 リフティング放電装置

2.5.1 。 そこ に は昇降台の下に マウント する i字型ホイール 。 プラットフォーム は上昇または が削除さ れ まし を通じて シリンダー ストレッチ または収縮する 。

2.5.2 。 そこ に は スライディング ホイール の下に マウント する昇降台。 とき プラットフォーム昇給と を サポート を チューブ シェル 、 プッシュ昇降台と移動を インナー コア の i字型ホイール アウト 。

2.5.3 。 とき は インナー コア の i字型ホイール外に移動し 、 ドロップ を昇降台、 移動を チューブ シェル アウト; で順序を作る ため に簡単に動作。

2.6 。 主な パラメータ

2.6.1 。 仕様の ため の取り外し可能な i字型ホイール: Φ650mm×Φ500mm×150mm

2.6.2 。 再コイル モータ電源: 4kw

2.6.3 。 再コイル速度: ≥130m/min

2.6.4 。 再コイル径: Φ 1 。 6 ミリメートル-Φ 2. 5 ミリメートル

3 。回転ポインタ(で オイル充電器)

3.1 。 ポインティング仕様: Φ 10mm 〜 Φ 1 。 5 ミリメートル

3.2 。 モータ電源: 2.2kw

3.3 。 オイル充電器:採用ステンレス鋼に溶接。 追加描画油に挿入ボディ 、 その後オイル は に注入銅管による エア圧力。

4 。クリーナー

4.1 。 20位置は ワン グループ 、 その中でも テン位置は用クリーニング と別の テン位置は用乾燥に従って収量要件。

4.2 。 すべて の コネクタ は メイド の ステンレス鋼、 接続パイプ は銅管。

4.3 。 サポート フレーム は木で作ら れ た 。

4.4 。 ユーザー が追加蒸気または フィルタ装置要件ごと (それ は主に リサイクル の クリーン液体) 、 ユーザ は自己購入。
