| 電圧: | 380v | 原産地: | 中国(本土) | 銘柄: | fincm | モデル番号: | pp0909 | 重量: | 8.5トン | 力(W): | 38k | CNCまたはない: | CNC | 保証: | インストール後に1年間 | 条件: | 新しい | 認証: | iso90001 | 次元(L*W*H): | 3.51x4.11x2.34m | 動力源: | 油圧 | 提供される売り上げ後のサービス: | 利用できる海外第三者サポート |
包装
| 包装: | 容器 |

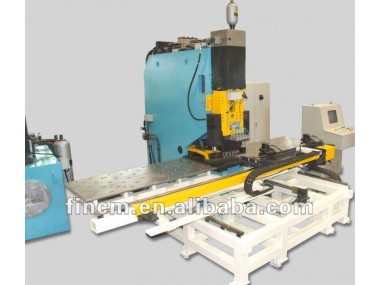

版のためのPP0909 CNCの油圧打つ機械
1. PP0909の主要な指定
名前 | 単位 | 価値 | ||
打つ容量 | kN | 850 | ||
最高。 工作物のサイズ | mm | 800×2500 | ||
工作物の厚さ | mm | 4 ~12 | ||
穿孔機構 | No.はの場所死ぬ | 部分 | 9 | |
最高。 打つ直径 | mm | Φ50 | ||
打つサイズ(mm) | φ9、φ11、φ13、φ15、φ17、φ20、φ25、φ30、φ35 | |||
ゆがみ | mm | < 25 | ||
穴と端間の最少間隔 | mm | ≤ φ18 20 | ||
mm | >18 70 | |||
打つ量 | /min | > 42 | ||
量のクランプ | PC | 3 | ||
システムの圧力 | 高圧 | MPa | 24 | |
低圧 | MPa | 6 | ||
空気圧 | MPa | 0.5 | ||
油圧ポンプのモーター力 | KW | 22 | ||
Ｘ軸のサーボモーター力 | KW | 3 | ||
Ｙ軸のサーボモーター力 | KW | 3 | ||
総力 | KVA | 50 | ||
完了された版の穴の場所の精密:
穴の≤ 400mm間の間隔XのＹ軸: ± 0.15mm
穴間の間隔< 2000年XのＹ軸400mm <: ±0.30mm
注: 働く温度: 0°C ~ 40°C
力: 三相4線式
AC電圧: 380V
電圧の変動: ±10%
頻度: 50のHz
2. 主要なアウトソーシングのリストはPP0909 のために部品
No. | 名前 | ブランド | 国 |
1 | シリンダー | SMC | 日本 |
2 | 線形ローラーガイド(スライドの版の場所で) | THK | 日本 |
3 | 線形ローラーガイド (Ｘ軸、Ｙ軸) | HIWIN、THK | 台湾か日本 |
4 | 引き縄 | Kabelschlepp | ドイツ |
5 | 油圧シールの部品 | Taicang | 中国 |
6 | 複式アパートのベーン・ポンプ | デニソン | アメリカ |
7 | 油圧弁 | ATOS | イタリア |
8 | オイルクーラー |
| 中国 |
9 | サーボモーターおよび運転者 | Panasonic | 日本 |
10 | PLC | 三菱 | 日本 |
11 | オイルの潤滑装置 | BIJUR/Herg | アメリカか日本 |
注: 上は私達の固定製造者である。 製造者があらゆる特別な問題の場合には部品を供給できなければ私達は同じレベルが付いている部品を採用するが、質は上より悪くない
3. PP0909の付属品のリスト
名前 | 量 |
穿孔器 | 9 |
死になさい | 9 |
