| 電圧: | 220-440v | 原産地: | 中国(本土) | 銘柄: | bhブランド | 製品容量: | 10-35m/min | 適用: | 建物その他 | 管材料: | 炭素鋼や低合金鋼 | 条件: | 新しい | モデル番号: | hg325 | 重量: | 20トン | 力(W): | 160*4kw | タイプ: | パイプ製造ライン | 保証: | 1年 | 次元(L*W*H): | モデルに従って | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため | 直径: | 140-325mm | 材料: | 一般的な炭素鋼や低合金鋼 | 配管肉厚: | 3-12.7mm | 鋼帯幅: | 430-1010mm | は道を形成: | ロール- フォーミング | 状態: | 新規または使用される |
包装
| 包装: | 一般的なパッキング |
bh高周波溶接鋼管ミルライン仕様
をを形成するとサイジング機械モデルと主なパラメータ | |||||||||
モデル | 直径 (mm) | 材料 | 帯鋼の幅( mm) | 帯鋼の厚さ( mm) | パワー (キロワット) | 高- 周波数のパワー (キロワット) | を形成する 方法 | ラック | 成形速度 (m/min) |
hg610 | 273-610 | 一般的な炭素鋼や低合金ステル | 850-1920 | 6.5-16 | 315*2+280*2 | 1200 | ロール- フォーミング | ポータル- スタイル | 8から25 |
hg508 | 219-508 | 680-1590 | 6.5-16 | 200*2+250*2 | 1200 | 8から25 | |||
hg406 | 165-406 | 500-1270 | 5.5-14 | 200*4 | 1000 | 10月30日 | |||
hg325 | 140-325 | 430-1010 | 3-12.7 | 160*4 | 1000 | 10から35 | |||
hg219 | 89-219 | 350-680 | 2月8日 | 200160 | 800 | 10〜40 | |||
hg165 | 76-165 | 180-520 | 2-6.5 | 160132 | 600 | 20から50 | |||
hg114 | 50-114 | 145-355 | 2-5.5 | 200 | 400 | 20〜60 | |||
hg89 | 32-89 | 60-880 | 1.5から4.5 | 185 | 300 | 20から100 | |||
hg76 | 20-76 | 60から240 | 1- 4 | 160 | 300 | 20から100 | |||
hg60 | 17-60 | 50-185 | 1-3.5 | 132 | 200 | 20から100 | |||
hg50 | 12-50 | 40から150 | 1-3.25 | 110 | 100 | 20から120 | |||
hg32 | 12から32 | 38-102 | 0.5から2.5 | 75 | 100 | 20から120 | |||
hg20 | 8-22 | 28-65 | 0.4-1.5 | 37 | 100 | 20から120 | |||
主なパラメータモデルとアキュムレータ | ||||||
モデル | 鋼帯幅( mm) | 鋼帯の厚さ( mm) | ストレージ容量m2 | 最大。 送り速度( m/min) | 構造様式 | 寸法( m) |
wht20 | 20から70 | 0.5から1.5 | 0.9 | 200 | 水平 | 4*3*2 |
wht32 | 20から100 | 0.8-2.0 | 2.0 | 200 | 水平 | 5*3.5*2.6 |
wht50 | 30-160 | 0.8-2.5 | 2.2 | 200 | 水平 | 7*4*2.6 |
wht75 | 60から240 | 1.0〜3.0 | 2.5 | 200 | 水平 | 8*4.5*2.6 |
wht89 | 20-270 | 1.5-1.5 | 1.8 | 200 | 水平 | 10*6*2.6 |
wht114 | 90-380 | 2-5.5 | 2.7 | 180 | 水平 | 11*6*2.6 |
wht165 | 180-550 | 2月6日 | 5.4 | 190 | 水平 | 22*8.5*2.4 |
wht219 | 350-700 | 3- 8 | 7.2 | 190 | 水平 | 28.5*9.5*2.4 |
wht325 | 420-1100 | 4-12.7/4-10.5 | 3.8/300-600m | 120 | 水平 | 48.5*15*4/48.5*15*4 |
フライングマシンを見たコンピュータの種類と主なパラメータ | ||||||
モデル | 最大。 外径( mm) | 最大。 壁の厚さ( mm) | 指定の長さ( mm) | 、切断用モータ電力( kw) | ムーブメント、 モータ電源の( キロワット) | サイジング精度( mm) |
fj20 | 20 | 2 | 5〜10 | 3 | 5.5 | 0から6 |
fj50 | 50 | 3.5 | 5〜10 | 11 | 15 | 0から6 |
fj76 | 76 | 4.0 | 4月10日 | 22 | 22 | 0から6 |
fj89 | 89 | 4.5 | 4月10日 | 22 | 22 | 0から6 |
fj114 | 114 | 5.5 | 4月10日 | 45 | 22 | 0から6 |
fj165 | 165 | 6.5 | 4月10日 | 75 | 22 | 0から6 |
fj219 | 219 | 8 | 4月10日 | 90 | 30 | 0から6 |
fj325 | 325 | 12.7 | 6月12日 | 132 | 37 | 0から6 |
主なパラメータスリッターマシン | ||||||||
モデル | 厚さ( mm) | 幅( mm) | コイル重量 | 完成した幅 | せん断数 | せん断速度 | 床面積 | カッタ軸径( mm) |
3*1600 | 0.5から3 | 900-1600 | 30t | ・ge; 40mm | ・ル; 13 | 60m/min | 21*11 | 240 |
4*1600 | 0.5から4 | 900-1600 | 30t | ・ge; 60mm | ・ル; 13 | 50m/min | 21*11 | 260 |
6*1600 | 1- 6 | 900-1600 | 30t | ・ge; 60mm | ・ル; 10 | 40m/min | 21*11 | 260 |
8*2000 | 2月8日 | 900-2000 | 35トン | ・ge; 70mm | ・ル; 6 | 30m/min | 30*11 | 300 |
10*2200 | 3月10日 | 900-2200 | 35トン | ・ge; 80mm | ・ル; 5 | 25m/min | 35*11 | 320 |
12*2200 | 3- 12 | 900-2200 | 35トン | ・ge; 100mm | ・ル; 5 | 20m/min | 38*11 | 320 |
16*2500 | 4月16日 | 900-2500 | 35トン | ・ge; 100mm | ・ル; 5 | 20m/min | 38*11 | 400 |
20*2500 | 6月20日 | 900-2500 | 35トン | ・ge; 100mm | ・ル; 4 | 20m/min | 38*11 | 480 |
| プレーン- 端面取り機主なパラメータ | ||||||
モデル | 加工範囲 | モータ電源 | 寸法 | |||
外径( mm) | 壁の厚さ( mm) | 長さ( m) | カッターパワー | ステッピングモータ | L*w*h( mm) | |
xt45 | 10から50 | 1-3.5 | 4- 7 | Ac4*2 | Ac5.5 | 10300*2300*1830 |
xt76 | 20-76 | 1-4.5 | 4- 7 | Ac4*2 | Ac7.5 | 10020*5205*2020 |
xt89 | 21-89 | 2〜4.5 | 4- 7 | Ac4*2 | Ac7.5 | 10020*6260*2060 |
xt114 | 48-114 | 2-5.5 | 4月8日 | Ac7.5*2 | ac15 | 11635*2500*2200 |
xt165 | 89-165 | 2-6.5 | 4月10日 | Ac15*2 | ステップ油圧率 Ac15*2 | 13400*2900*2050 |
xt219 | 114-219 | 2月8日 | 4月10日 | Ac22*2 | ステップ油圧率 Ac15*2 | 13400*2900*2150 |
xt325 | 140-325 | 4-12.7 | 6月12日 | Ac22*2 | ステップ油圧率 Ac22*2 | 15000*3500*2200 |
作業の流れ:
巻き戻し-- と突合せ溶接せん断-- 材料を蓄積-- 平坦化成形システム-- 高周波誘導溶接機-- 内側と外側バリを除去しフレーム-- 水冷システム-- サイジングシステム-- レベリングシステム-- スピードテスト-- トルコフレーム-- 鋸切断-- 走行を表
説明
溶接チューブミルは溶接鋼管に完全な機器。 それをロールバックしますその後プレートストリップまたは溶接部にチューブを溶接により鋼管bhやサブマージアーク溶接。 溶接管製造マシン珠がアンコイラ、 レベリングマシン、 バット溶接機、 ループ、 矯正機と高周波機器。
アプリケーション
溶接管工場は航空機で広く使われていること、 航空宇宙、 原子力発電、 発電所、 石油精製、 海水淡水化などの高- エンドパイプフィールドを作る。
利点
溶接管製造マシンが生産できる溶接鋼管の特徴を持っている良質の加工や組み立て精度。 当社はを製造する専門溶接管製造機、 したがって、 で鋼管を溶接異径と壁厚さは利用できるかもしれません、 要件に応じて。 一方、 我々は、 設計製造クライアントのニーズに合わせて製品を。

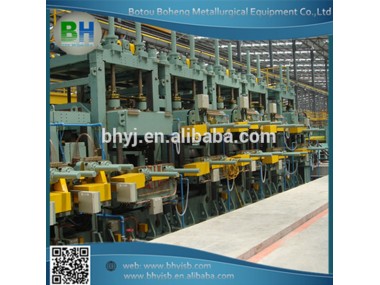

写真:
