| 原産地: | 中国(本土) | 銘柄: | 日照 | モデル番号: | st630、 st800、 st1000、 st1250、 st1600、 st2000、 st2500、 st3150、 st4000、 st4500 | mpa: | 15mpa、 18mpa、 20mpaで、 24mpa | 品質規格: | Din-z、 din-y、 din-w、 din-x、 m24、 n17、 rma-1,rma-2 | 原産地: | hongchou、 天台山の浙江 | のエッジタイプ: | モールドエッジ/カットエッジ | 建設: | 天然ゴムによって強化される1プライのスチールコード | 品質: | 摩耗に強く高、 涙と衝撃 | アプリケーション: | セメント工場、 クラッシャープラント。 の採石場、 ポート | パッケージ: | ゴム/内部スチールコア、 ファブリック外pp。 使用されるパレットは |
包装
| 包装: | スチールコードコンベヤベルトはゴムで詰める/スチールコアと紫外線抵抗性の布 |

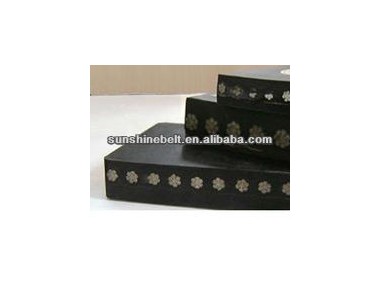

スチールコードコンベヤーベルト
Specification and technical data of steel cord conveyor belt:
Belt strength ( st- ない。) | コード 直径。 ( mm) | 組成 | Pitch of cord ( mm) | Stand working tension( n/mm) | Standard cover thickness( mm) | Belt weight ( kg/m2) | 分。 pulley diam( mm) | Cord strength ( kn/piece) |
St-630 | 3.0 | 6x7+iws | 10 | 90 | 5x5の | 20 | 800 | 6.93 |
St-800 | 3.5 | 6×7-i ws | 10 | 110 | 5x5の | 20.6 | 800 | 8.8 |
St-1000 | 4.0 | 6×7-i ws | 12 | 140 | 6x6の | 24.7 | 800 | 13.2 |
St-1250 | 4.5 | 6×7-i ws | 12 | 175 | 6x6の | 25.4 | 800 | 16.5 |
St-1600 | 5.0 | 6x19-i ws | 12 | 225 | 6x6の | 26 | 1000 | 21.12 |
St-2000 | 6.0 | 6x19-i ws | 12 | 285 | 8x6 | 30 | 1000 | 26.4 |
St-2500 | 7.5 | 6x19w-i ws | 15 | 355 | 8x6 | 32.3 | 1250 | 41.25 |
St-3150 | 8.1 | 6x19w-i ws | 15 | 450 | 8x8の | 35.7 | 1400 | 51.98 |
St-4000 | 9.1 | 6x19w-i ws | 17 | 570 | 8x8の | 37.8 | 1600 | 74.8 |
St-4500 | 9.7 | 6x19w-i ws | 16 | 645 | 8x8の | 38.7 | 1800 | 79.2 |
St-5000 | 10.9 | 6x19w-i ws | 17 | 715 | 8.5x8.5 | 41.9 | 1800 | 93.5 |
スターバンド | 11.3 | 6x19w-i ws | 17 | 760 | 9x9の | 43.9 | 2000 | 101 |
Number of steel cords:
幅( mm) | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 |
st630 | 75 | 95 | 113 | 133 | 151 | |||
st800 | 75 | 95 | 113 | 133 | 151 | 171 | ||
st1000 | 63 | 79 | 94 | 111 | 126 | 143 | 159 | |
st1250 | 63 | 79 | 94 | 111 | 126 | 143 | 159 | |
st1600 | 63 | 79 | 94 | 111 | 126 | 143 | 159 | |
st2000 | 63 | 79 | 94 | 111 | 126 | 143 | 159 | 176 |
st2500 | 50 | 64 | 76 | 89 | 101 | 114 | 128 | 141 |
st3150 | 50 | 64 | 76 | 89 | 101 | 114 | 114 | 141 |
st4000 | 56 | 68 | 79 | 91 | 103 | 114 | 125 | |
st4500 | 60 | 72 | 84 | 96 | 107 | 120 | 133 | |
st5000 | 56 | 68 | 79 | 91 | 103 | 114 | 125 | |
st5400 | 56 | 68 | 79 | 91 | 103 | 114 | 125 |
