| 適用: | 力 | 原産地: | 中国(本土) | 銘柄: | keang | モデル番号: | RFM3.0-7000-1.2S | パッケージのタイプ: | 表面の台紙 | 実用温度: | - 40℃〜+ 45℃ | タイプ: | ポリプロピレンのフィルムのコンデンサー | 評価される電圧: | 3.0kV | キャパシタンス: | 7000 kvar | ケース: | アルミケース | 誘電マテリア: | ポリプロピレンフィルム | 端子材料: | 銅 | 絶縁油: | pxeまたはpepeまたはc101 (上の買い手の要求) | ライブやデッドケース: | リクエストに応じ | 取付位置: | 垂直または水平 | 基準: | gb/t 3984.1から2004/iec 60110-1: 1998 | 場所: | 屋内使用 | capcitance toleranc: | - 5/+ 10% | 過電圧: | 定格電圧× 1.05 (12 hあたり日) |
包装
| 包装: | 輸出木製ケース |

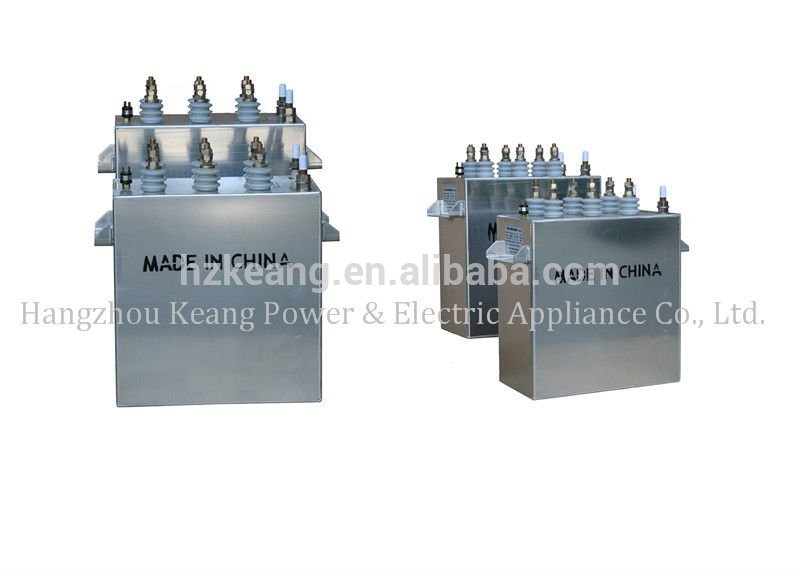

誘導溶融/加熱コンデンサ、3kv、7000 kvar
アプリケーション:
電気暖房コンデンサ提供ソリューションで多種多様な誘導加熱アプリケーション、から鍛造に溶融、熱処理およびアニーリング、にビレット加熱と硬化、また用チューン特別炉回路。
をコンデンサ設計·製造されで応じてでは最新のリビジョンにiec 60110-1。
彼らは構築からポリプロピレンと/または紙で箔。をimpregnateは非pcb (非汚染と非毒性)誘電オイル。外部ケースは一般的にアルミ。
後wingdingをexrended箔コンデンサ要素、ワンエッジまたは両端はハンダ付けする錫メッキ銅管、それを通して水は渡さに熱を放散させるで発生したコンデンサ。

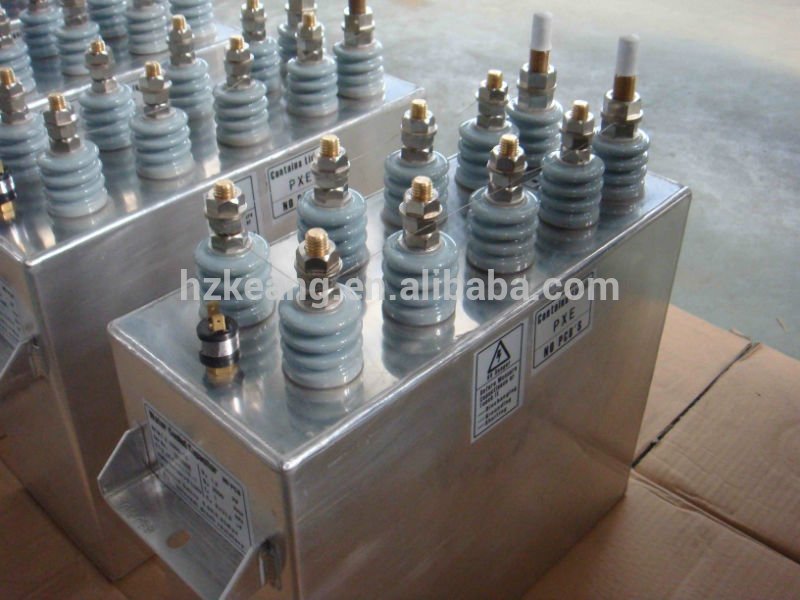

を非磁気コンテナは使用する保証最小発熱とき動作で高周波数、を絶縁セラミックス端子ブッシングがcomprise一方の極は気密封固定にコンデンサコンテナと装備は重い銅スタッドを有する適切な電流容量ためを評価。を他のポールのすべてのセクションは共通に冷却コイル。
特別に開発技術が採用されて確保する電気接続性、熱伝導率と機械的強度間を箔と銅管。

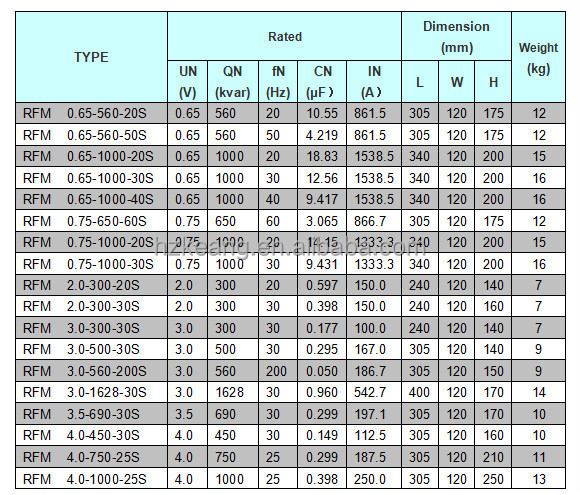

主な技術特性
基準: | gb/t 3984.1から2004/iec 60110-1: 1998 |
場所: | 屋内使用 |
周囲温度: | - 40/+ 50 °c |
容量公差: | - 5/+ 10% |
過電圧: | 定格電圧× 1.05 (12 hあたり日) |
過電流: | 定格電流× 1.15 |
冷却方法: | 水冷却し |
水の流量: | 6l/分 |
マックス。入口水温度: | 30 ℃ |
マックス。出口水温: | 45 ℃ |
圧力スイッチ(ご要望に応じて): | ノーマルクローズ( nc)タイプ |
放電装置(ご要望に応じて): | 未満75ボルトで3分 |
電圧テスト間端子: | 2.0×unac/10 sまたは4.0×undc/10 s |
電圧テスト間端子とケース | 最小2000ボルトac/10 s |

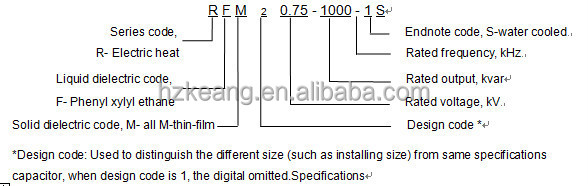

タイプ指定:
