| 適用: | 力 | 原産地: | 中国(本土) | 銘柄: | なし | モデル番号: | 0.22-10-3yn0.23-10-3yn0.25-10-3yn0.28-10-3yn | 実用温度: | -25℃~+50℃ | タイプ: | ポリプロピレンのフィルムのコンデンサー | 評価される電圧: | 220v230v250v280v | キャパシタンス: | kvar20 | 形状: | シリンダー | 周波数: | 50hz/60hz |
包装
| 包装: | の各ケースの6月13日駅、 プレイすることができカートンまたは世話で配達。 |
瀋陽李鳳電気共同。、 株式会社。、 2008年に設立されました開発に焦点を当てた、 の生産と販売、 電気の省エネ製品。 高いパフォーマンスを提供しコンデンサ電力業界のために。 ソリューションを提供力率を改善するために工業企業のための、 エネルギーを節約するために、 利用率を向上させるの配電システム。
初めから持つまでコアの生産量です真空コーティング、 テストした後、 イタリア、 設定することができ会社自動生産ライン。 生産の円筒形コンデンサ、 は、 1つしか電流100a単一のコンデンサメーカーを行うために。 円筒型で、 鉱山の熱炉内補償コンデンサ、 円形のための10kvのライン補償は、 国内トップレベルでコンデンサ。
製品仕様
| 主な仕様タイプ相補償コンデンサの選択 | |||||||||

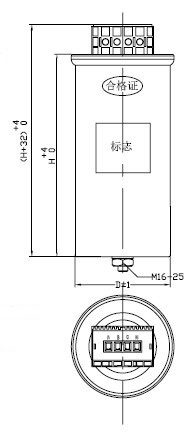

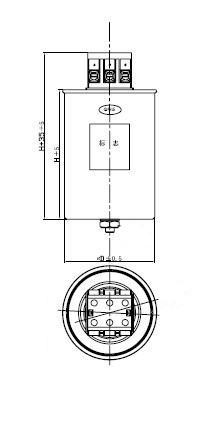

| モデル | 定格 | 定格 | 定格 | 定格 | 定格 | シェル | インストールする | 端子 | 配線 |
| 周波数 | 電圧 | パワー | 電流 | 容量 | サイズ | サイズ | タイプ | の方法 | |
| Bkmj/mpdyf | Fn/hz | 国連/kv | Qn/kvar | 添付で、 | Cn/uf | D・回; h( mm) | M・回; l( mm) | y | |
| 0.25-10-3yn | 50 | 0.25 | 10 | 13.3 | 509.5 | 86*240 | M12*16 | 、 | y |
| 0.25-15-3yn | 50 | 0.25 | 15 | 20 | 764.3 | 96*240 | M16*25 | e | y |
| 0.25-20-3yn | 50 | 0.25 | 20 | 26.7 | 1019 | 106*240 | M16*25 | e | y |
| 0.25-25-3yn | 50 | 0.25 | 25 | 33.3 | 1273.8 | 106*280 | M16*25 | e | y |
| 0.25-30-3yn | 50 | 0.25 | 30 | 40 | 1528.5 | 116*280 | M16*25 | e | y |
| 0.26- 10- 3y0 | 50 | 0.26 | 10 | 12.8 | 471.1 | 76*240 | M12*16 | 、 | y |
| 0.26- 15- 3y0 | 50 | 0.26 | 15 | 19.2 | 706.7 | 96*240 | M16*25 | e | y |
| 0.26- 20- 3y0 | 50 | 0.26 | 20 | 25.6 | 942.2 | 106*240 | M16*25 | e | y |
| 0.26- 25- 3y0 | 50 | 0.26 | 25 | 32.1 | 1177.8 | 106*280 | M16*25 | e | y |
| 0.26- 30- 3y0 | 50 | 0.26 | 30 | 38.5 | 1413.3 | 116*280 | M16*25 | e | y |
| 0.28- 10- 3y0 | 50 | 0.28 | 10 | 11.9 | 406.2 | 76*240 | M12*16 | 、 | y |
| 0.28- 15- 3y0 | 50 | 0.28 | 15 | 17.9 | 609.3 | 96*240 | M16*25 | e | y |
| 0.28- 20- 3y0 | 50 | 0.28 | 20 | 23.8 | 812.4缶 | 106*240 | M16*25 | e | y |
| 0.28- 25- 3y0 | 50 | 0.28 | 25 | 29.8 | 1015.5 | 106*240 | M16*25 | e | y |
| 0.28- 30- 3y0 | 50 | 0.28 | 30 | 35.7 | 1218.6 | 106*280 | M16*25 | e | y |

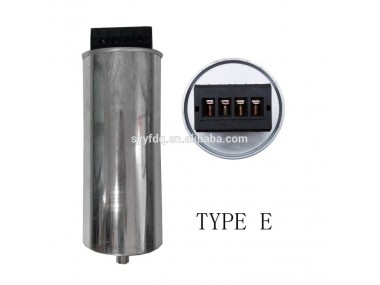

Bkmj- yfシリーズ円筒状の低電圧シャントコンデンサ
製品紹介
当社の製品は主に保存するために使われるエネルギーや電気、、 電力システムにおいて、 エネルギーの利用を改善するために効果的なパワー、 無効電力損失を減らす、 無効電力補償( 力率低電圧用設備がより正と電圧の波形改良)。 特殊な注入プロセスの、 金属膜、 特殊な注入プロセス、 の構造に円筒シェル。
特徴的な
Bkmj- yfシリーズ円筒状の低電圧シャントコンデンサは、 新技術が開発している私達の会社。 それをいっぱいになるギャップ。 で使用されるコンデンサは内部構造と爆発- 証拠。 のメカニズムは新しいデザインコンセプト、 コンデンサを行いその小さい、 ライター、 より安全かつ長寿命。
高い信頼性と平均余命の100000時間。
端末は斬新かつ容易を借りて結合しコンデンサ。 例えば、 任意の容量は15倍数15kvarと組み合わせることができ、 とを持つコンデンサkvar10と12kvarコンデンサkvar22として活用される。
は音量や製品の重量が大幅に削減され、 と等価であるを1/3の旧製品の。
?美しい外観、 簡単にインストールでき、 アルミシェル、 決して錆。
?コンデンサユニットをオイルが含まれていません、 液体オイルケーシング、 油漬の利点を兼ね備えコンデンサ乾かし- タイプのコンデンサ。
使用
で主に使用低- 電圧配電システム、 のための力率を改善する。
参照標準
国家標準gb12747-2004アメリカンスタンダード: ul810-1998
国際標準: iec60831-1.2-1996( 国際電気委員会標準)
性能指標
定格電圧: 200v、 220v、 250v、 260v、 280v、 400v、 415v、 450v、、 480v、 525v、 690v、 750v、 780v、 230v
定格周波数: 50/60hz
容量範囲: kvar1から45kvar
容量精度: 5％
三つの- 位相アンバランス: 1.1%未満?
誘電損失: kvar=0.3w/?
誘電正接?< 0.1%( 周波数国連。 20c)
試験電圧: は極の間に: ポーラー2.15un/10sシェル: 3000vac/10s
?内部接続: デルタ型接続またはyタイプ
の使用条件で
作業環境温度範囲:- 40最小、 最大+60;
相対湿度が90％未満?;
高度: 2000メートル未満?;
?電流: 1.3in未満( 定格電流で)
過電圧: 長期的な1.1un; がこれ以上1.15un1日8時間; がこれ以上1.3un18時間日;
信頼性と寿命
営業案内60000/5000下で、 定格電圧と公称カテゴリ、 製品の故障未満です6%/0.5パーセント( 1ppm以下時間) を満たすために、 アメリカ人eia-456-a標準電気業界協会。
シール: +23c漏れなく80時間。
生活: 通常の動作条件下で、 平均寿命に達している100000時間
、次の要因に影響を及ぼしサービスコンデンサの寿命。
で1,の使用を条件の下で労働条件よりも悪化、 特に高温、 過電圧長い時間。
で2,グリッド高調波成分が大きいときに。
=3,あまりにも頻繁にスイッチング。
?注: を超えた場合または上記の条件を使用しては特別な条件の人生の、 顧客は順で説明しなければならない、 当社のエンジニアはいくつかの技術的な手段を取る顧客のために、 最も適した製品を設計
安全のコンデンサ
自己放電性能: 持っている必要コンデンサ建て- 放電抵抗、 になるように電力網からのコンデンサ、 次の電圧降下、 50vに3分、 職員に損傷を引き起こすことはありませんや他の機器とデバイス。
防爆性能: コンデンサで障害が発生する、 少なくともべきではありませんが起こる燃焼または爆発。 最も理想的な爆発- 防滴性能コンデンサ失敗であるとき、 コンデンサは唯一のオープン回路、 自動電力網からの。
断熱性能: シェル、 端末とすることができるはずの電圧に耐える3000vac、 を持つことができません漏れが発生し。
注
屋根用円筒形コンデンサ爆発- 証拠構造、 配線端子銅を使用したキャパシタンスは固く禁じられてい、 アルミの行の接続、 軟銅線をを使用する必要があり
相補償コンデンサy-n抽出のための、 電圧に応じて230v、 250260v、 v、 280v、 シリーズ、 道はb、 c、、、 n4ターミナルインド、 主に段階に補償回路。
