| 適用: | RF/マイクロウェーブ | 原産地: | 中国(本土) | 銘柄: | オーロラ | モデル番号: | sp | パッケージのタイプ: | 表面の台紙 | 実用温度: | -55~+125c | タイプ: | 陶磁器のコンデンサー | 評価される電圧: | 50v; 100v | キャパシタンス: | 0.05~10000pf |
包装
| 包装: | ワッフルのパック; フィルムリング |

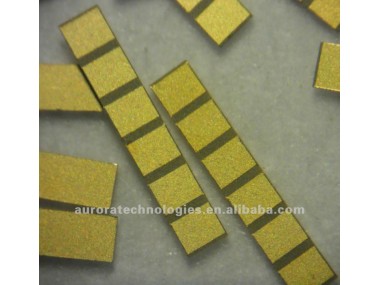

単層コンデンサアレイ
1,アプリケーション
slcアレイは使用には次のカテゴリ:
lのデカップリング
l rfバイパス
l dcブロッキングためgaas icの
2,特長
l簡体アセンブリ
lはに統合icパッケージに減らすボンドワイヤー長さとパフォーマンスを向上させる
lシングル挿入低減複雑さとコスト
3、サイズコード(l/w) インチ(ミリメートル)
ワットコード | 幅 | パッド番号 | 長さ | パッドサイズ |
15 | 0.015 ± 003 (0.381 ± 076) | 3 | 0.065 ± 005 (1.651 ± 127) | 0.015 × 0.015 (0.381 × 0.381) |
4 | 0.085 ± 005 (2.159 ± 127) | |||
6 | 0.125 ± 005 (3.175 ± 127) | |||
20 | 0.020 ± 003 (0.508 ± 076) | 3 | 0.065 ± 005 (1.651 ± 127) | 0.020 × 0.015 (0.508 × 0.381) |
4 | 0.085 ± 005 (2.159 ± 127) | |||
6 | 0.125 ± 005 (3.175 ± 127) | |||
25 | 0.025 ± 003 (0.635 ± 076) | 3 | 0.065 ± 005 (1.651 ± 127) | 0.025 × 0.015 (0.635 × 0.381) |
4 | 0.085 ± 005 (2.159 ± 127) | |||
6 | 0.125 ± 005 (3.175 ± 127) | |||
30 | 0.030 ± 003 (0.762 ± 076) | 3 | 0.065 ± 005 (1.651 ± 127) | 0.030 × 0.015 (0.762 × 0.381) |
4 | 0.085 ± 005 (2.159 ± 127) | |||
6 | 0.125 ± 005 (3.175 ± 127) | |||
40 | 0.040 ± 003 (1.016 ± 076) | 3 | 0.065 ± 005 (1.651 ± 127) | 0.040 × 0.015 (1.016 × 0.381) |
4 | 0.085 ± 005 (2.159 ± 127) |
サイズコード(t)インチ(ミリメートル)
tコード | t (厚さ) |
1 | 0.005 ± 002 (0.127 ± 051) |
2 | 0.007 ± 002 (0.178 ± 051) |
3 | 0.010 ± 002 (0.254 ± 051) |
4 | 0.015 ± 004 (0.381 ± 102) |
5 | 他の要求 |
&円;標準スペース間pads0.005 ± 001 (0.127 ± 025)
