| 適用: | Hightの電圧 | 原産地: | 台湾 | 銘柄: | Stech | モデル番号: | A03-140827211 | パッケージのタイプ: | 表面の台紙 | 実用温度: | 105℃で | タイプ: | 陶磁器のコンデンサー | 評価される電圧: | 1kv~3kv | キャパシタンス: | 1pf~220uf |
包装
| 包装: | バルク、 録音されたリール |

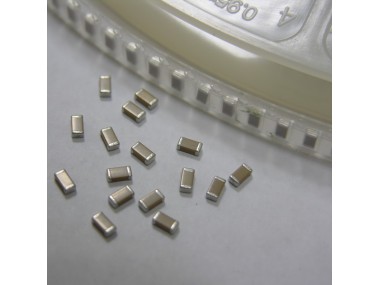

100%台湾メーカー高品質の0402、0603、0805、1206チップセラミックコンデンサ
製品の説明
高q smdチップ積層セラミックコンデンサ
サイズ: 0201、0402、0603、0805、1,206、1,210、1,808、1,812と2,225ミリメートル
容量: 0.1pfと22 uf
材料: npo、x7r、x5r、Z5Uとy5v
電圧: 6.3ボルトに3kv
公差: 0.1pf、0.25pf、0.5pf、1%、2%、5%、10%、20%と+ 80/-20%
はじめに
stechチップセラミックコンデンサで供給テープ&リールパッケージは適し用厚膜ハイブリッド回路と自動表面に取り付けるプリント回路ボード。
をニッケルバリア終端はで構成されニッケルバリア層以上をシルバーmetallizationとその後で仕上げ電着はんだ層に確保を終端で
良好なはんだ付け。をニッケルバリア層で終端防ぐ溶解の終端とき拡張浸漬で溶融はんだで上昇はんだ温度。
アプリケーション
チップセラミックコンデンサきますます重要キー電子アプリケーション、どのは有用で削減をサイズの電子回路。チップセラミックコンデンサは
広く使用でコンピュータ、コミュニケーション製品、と詳細として以下:
放電の蓄積エネルギー
閉塞の直流
カップリングの回路コンポーネント
による-通過のac信号
周波数弁別
過渡電圧とアーク抑制
( 1)サイズコード単位: mm
サイズコード | l | ワット | t | e | グラム(最小。) |
0603 | 1.6±0.1 | 0.8±0.1 | 0.8±0.15 | 0.40±0.2 | 0.3 |
0805 | 2.0±0.2 | 1.25±0.15 | 1.25Max. | 0.50±0.2 | 0.7 |
1206 | 3.2±0.2 | 1.6±0.2 | 1.52Max. | 0.50±0.2 | 1.4 |
1210 | 3.2±0.3 | 2.5±0.3 | 1.52Max.
| 0.50±0.2 | 1.5 |
1812 | 4.5±0.3 | 3.2±0.3 | 1.52Max.
| 0.64±0.2 | 3.22 |
( 2)温度特性
コード | n | ワット | f |
誘電体タイプ | npo (cog) | x7r | y5v |
温度。範囲 | - 55°c〜125°c | - 55°c〜125°c | - 30°c〜85°c |
キャップ。変更 | 0±30ppm/°c | ±15% | + 22%〜- 82% |
( 3)容量2重要なフィギュア続く番号のゼロ
コード | キャップ。 | コード | キャップ。 |
0R5 | 0.5pf | 102 | 1000pf = 1nf |
4r7 | 4.7pF | 103 | 10000pf = 10nf |
100 | 10pf | 104 | 100000pf = 100nf = 0.1 uf |
471 | 100pf | 105 | 1000000pF = 1000nf = 1 uf |
( 4)容量公差
コード | c | d | f | グラム |
公差 | ±0.25pf | ±0.5pf | ±1% | ±2% |
コード | j | 18k | m | z |
公差 | ±5% | ±10% | ±20% | + 80%〜- 20% |
( 5)定格電圧
コード | 1c | 1e | 1 h | 2a |
定格電圧 | 16ボルト | 25ボルト | 50ボルト | 100ボルト |
( 6)梱包コード
コード | r | b |
パッケージ | テープリール | バルク/緩い |
( 7)終端
コード | いいえコード | s |
終端 | ニッケルバリア、はんだメッキ | シルバー |
会社情報
当社の工場はiso9001証明書メーカーのアルミ電解コンデンサ、
特別な高電圧&高品質、supertechはよく知られたメーカーでは市場、
私たちも持っていた自社ブランド&ロゴ「s tech」、とすべての当社製品100%台湾製
とrohs保証、結果としての長年の経験で製造、私たちは保証
お客様優れた製品性能、お客様から世界中など
ドイツ、英国、フランス、オーストリア、スイス、クロアチア、ロシア、ブルガリア、米国、カナダ、ウルグアイ、ブラジル、
オーストラリア、シンガポール、日本..
ウェブサイトをご覧ください:http://www.supertech.com.tw用フーrther情報約
私たちのフルレンジ製品。私たちはあなた静聴、と私たちは楽しみに
estabilshing a長期&相互に有益なパートナーシップであなたに近い将来。
