| 原産地: | 中国(本土) | 銘柄: | oem 、 odm | モデル番号: | ztp000259 | Min.線幅: | 0.05 ミリメートル | 基材: | 高tg | 表面の仕上げ: | osp | Min.行送り: | 0.07 ミリメートル 〜 0.15 ミリメートル | 板厚さ: | 0.2 ミリメートル | Min.穴のサイズ: | 0.02 ミリメートル | 銅の厚さ: | 0.5 オンス | 製品名: | 電子pcb | タイプ: | 埋葬 | Silkscreen color: | ホワイト | はんだ マスク色: | 黄、緑、青 | Layer: | 2層 | 無料: | dhl 、 ups tnt フェデックス | Testing Service: | ipc-600 ii | 証明書: | iso9001 、 ul | Assembly: | 利用可能 | 配信: | サンプル 3--7日 |
包装
| 包装: | 真空パッケージ、 乾燥剤の袋、 インジケータカード |

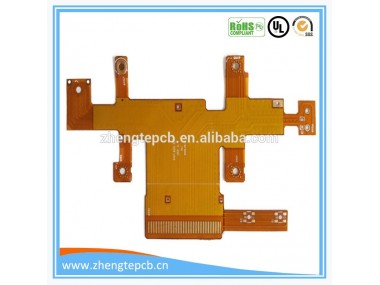

中国高品質高tg二層fpc698dr
製品の説明何が私たち の pcb製造能力?
アイテム | 能力 | |
1 。 ベース材料 | fr-4/高tg fr-4/鉛フリー材料( rohs準拠)/ハロゲン フリー素材/ cem-3/ cem-1//ptfe/ロジャース/アーロン/taconic | |
2.層no 。 | 1-18層 | |
3. finised内側/外側 銅厚さ | 1-6 オンス | |
4. finished ボード厚さ | 0.2 〜 7.0 ミリメートル | |
公差 | ボード thickness≤1 。 0 ミリメートル: +/-0.1 ミリメートル 1 <ボード thickness≤2 。 0 ミリメートル: +/-10% ボード厚さ> 2.0 ミリメートル: +/-8% | |
5. max パネル サイズ | ≤2sidespcb: 600*1500 ミリメートル 多層pcb: 500*1200 ミリメートル | |
6 。最小導体ライン幅/間隔 | インナー層: ≥ 3/3mil外層: ≥ 3 。 5/3 。 5 ミル | |
7 。最小穴サイズ | メカニカル穴: 0.15 ミリメートルレーザー穴: 0.1 ミリメートル | |
掘削精度:最初の掘削 | 最初の掘削: 1mil 第二掘削: 4mil | |
8.反り | ボード thickness≤0 。 79 ミリメートル: & ベータ; ≤ 0% 0.80 ≤board thickness≤2 。 4 ミリメートル: & ベータ; ≤ 7% ボード thickness≥2 。 5 ミリメートル: & ベータ; ≤ 5% | |
9. controlled インピーダンス | +/-5% | |
10 。 アスペクト比 | $time | |
11 。最小溶接リング | 4 ミル | |
12. min はんだ マスク ブリッジ | ≥ 08 ミリメートル | |
13. plugging ビア能力 | 0.2 〜 0.8 ミリメートル | |
14 。穴公差 | pth: +/-3milnpth: +/-2 ミル | |
15. outline プロファイル | 敗走/ v-カット/ブリッジ/スタンプ穴 | |
16. surface終了 | osp: 0.5-0.5um hasl: 2-40um 鉛フリー hasl: 2-40um enig: au 1-10u enepig: pb 2-5u /au 1-8u スズ: 0.8-1.2um 浸漬シルバー: 0.1-1.2um 剥離可能な ブルー マスク カーボン インク ゴールド メッキ: au 1-150u | |
17. e-テスト パス パーセント | 97% パス初めて 、 +/-2% (公差) | |
fqc-物理ラボ:信頼性試験 | ||
18. certificate | rohs ul: e327776 iso9001: 2008 ipc sgs | |
アプリケーション
広く消費者電子製品、 電化製品、 小さな家電製品、 通信製品、 自動車、 医療機器や他の分野( など の携帯電話、 電話、 led照明機器、 テレビ 、 dvd 、 コンピュータ製品と周辺機器、 ゲーム コンソール 、 充電器、 電源アダプタ 、 リモート制御と家電) 。
詳細
1 。関連証明書---ul 、 iso9001: 2000 、 ts16949 、 rohs 。
2 。 100%電気テスト 、 葵テスト 、 4倍100% qc検査beofre無料。
3.高信頼、 ドイツ機器、 競争力の ある価格andspeedy配信。
4 。高速プロトタイプ サービス 。
5. one停止電子アセンブリ サービス (提供プロトタイプ 、 プラスチック射出成形、 パート絵画、
部品購買、 smt cob 、 dip 、 pcba サービス 1単位として) 。
包装&無料
pcb パッケージ方法:真空パッケージ +乾燥剤バッグ
配信
当社の サービス
利点
1 。高速pcb製作用サンプル と量産
2 。電子部品調達サービス
3. pcba アセンブリ サービス: smt 、 dip 、 bga...
4 。機能テスト
5 。 ステンシル と エンクロージャ アセンブリ
6. standard パッキング と納期について
会社情報
1. company歴史: zhengte は電子メーカー に特化pcb生産、 pcb アセンブリ 、 だけ で なく pcb設計。
2 。製品シリーズ:ダブル サイド pcb 、多層pcb 、 hsal pcb 、 enig pcb 、 アルミ pcb 、 hdi pcb 、 felxible pcb 、 リジッド pcb 、 pcba 、 エレクトロニクス アセンブリ 、 など 。
3. エンタープライズ スケール:以上3000平方メートル 、 200以上の スタッフ
4.証明書:rohs 、 iso9001: 2008 、 iso14001: 2004 、ts16949 、 ulなど 。
生産ライン
機器
認定
faq
q: どの よう に私は引用を取得で時間?
a:を送っ て ください は pcb ファイル と コンポーネント リスト メール または オンライン ツール (aliwangwang または skype 、 whatsapp )を ファイル が チェック さ れ初期引用は提供さ れ withing 2営業日として通常(ガーバー 、 イーグル 、 pcb 、 cad ファイル が許容さ れる) 。
q: どの よう に場所の順序で zhengte エレクトロニクス?
a:
ステップ 1:送信po で要求( ファイナル プロジェクト ファイル を確認し た) と私たち は確認で パイ 。
ステップ 2:順序は 、締結し た私たち の注文システム で同じ日。
ステップ 3:預金または全額支払い完了、 その後注文確認さ による当社財務部門。
ステップ 4:順序は応じ て続行によって私たち の購買システム 。
ステップ 5: サンプル または写真を提供し た ため の承認。
ステップ 6: バランス支払い完了、 shippment の配置さ れ 、追跡提供さ れる電子メール を介し て 。
q:何の通常シーケンシー の注文?
a:
ステップ 1: * pcb ボード ファイル で部品リスト詳細お客様が提供。
ステップ 2: * pcb ボード ファイル チェック による pcb エンジニア 。
ステップ 3: * pcb ボード コンポーネント調達による zhengte エレクトロニクス 。
ステップ 4: * コンポーネント によって チェック zhengte エレクトロニクス倉庫詰め込む 。
ステップ 4: * pcb ボード で コンポーネント組み立て 。
ステップ 5: *電子テスト回路ボード または pcba 。
ステップ 6: *帯電防止パッケージ 、高速配信。
q: どの よう に こと を確認間違い大量生産?
a:を生産し た ファイル が チェック さ れ ます エンジニアリング チーム. samples は
ため に提供する前に承認量産。
q:何ファイル内の必要性を pcb アセンブリ サービス?
a:また は pcb ファイル と コンポーネント リスト 、私たち も必要性pnp (ピックアンドプレース)
と コンポーネント位置ファイル ため生産。
q: どの よう に私は トラック を出荷?
a:とき注文完了、電子メール が送信さ れ に確認を値と出荷方法。
その後を出荷追跡番号は共有で電子メール として常に 。
q: どの よう に私は共有を フィードバック?
a:を送っ て ください コメント に注文番号30日以内に私たち の フィードバック サービス部門。当社の サービス部門進み ます で営業日として通常。
q: どの よう な サービス zhengte エレクトロニクス こと提供?
a:ワン ストップ サービス用pcb設計、 pcb レイアウト 、 pcb製造、部品購買、 pcb アセンブリ 、 テスト 、梱包と pcb配信。
